92768-24 Комплексы измерительно-вычислительные и управляющие
(SC9000)

Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие SC9000 (далее -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, частоты, переменного электрического напряжения различных измерительных преобразователей (ИП), а так же воспроизведения силы постоянного электрического тока, с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 4
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 5
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 6
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 6
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 7
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 7

Общие сведения

Дата публикации - 09.06.2025
Срок свидетельства - 30.07.2029
Номер записи - 194606
ID в реестре СИ - 1417894
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SC9000,

Производитель

Изготовитель - Jiangsu Speedy Intelligent Technology Co.
Страна - РОССИЯ
Населенный пункт - Ltd., Китай.
Уведомление о начале осуществления предпринимательской деятельности -

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (SC9000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Speedy Intelligent Technology Co.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92768-24
30.07.2029
Комплексы измерительно-вычислительные и управляющие, SC9000
Jiangsu Speedy Intelligent Technology Co. (РОССИЯ Ltd., Китай.)
ОТ
МП
4 года

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные и управляющие (SC9000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • SC9000
  • 7 7 7 0 0 7 7 0

    Стоимость поверки Комплексы измерительно-вычислительные и управляющие (SC9000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

    Встроенным ПО комплексов является ПО модулей контроллера и модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению во время работы.

    Внешнее ПО состоит из среды визуализации SC View и соответствующей среды разработки подсистемы визуализации SC Builder и позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений.

    Метрологические характеристики комплексов оцениваются с встроенного и внешнего ПО.

    Уровень защиты встроенного и внешнего

    с Р 50.2.077-2014.

    учетом влияния

    ПО «высокий»

    в соответствии

    Идентификационные данные ПО комплексов приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SC Builder

    SCViewer

    SC Diagnostic

    Номер версии (идентификационный номер) ПО, не ниже

    l.x.y.z

    3.x.y.z

    l.x.y.z

    Цифровой идентификатор ПО

    Примечание - «х», «у» принимают значения от 0 до 9 и «z» принимает значение от 0 и не относятся к метрологически значимой части ПО.


    Знак утверждения типа

    Знак утверждения типа и заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, разделенных тире наносится методом шелкографии на маркировочную табличку, закрепленную на дверь стойки.

    Общий вид комплексов представлен на рисунке 1.

    Вид комплексов с указанием мест нанесения идентификационной таблички комплексов, общий вид идентификационной таблички комплексов с местом нанесения заводского номера и знака утверждения типа представлена на рисунке 2.

    Общий вид основного шасси и шасси расширения приведен на рисунке 3.

    Структурная схема комплексов приведена на рисунке 4.

    Нанесение знака поверки на комплексы не предусмотрено.

    Предусмотрено закрытие двери стойки на ключ. Пломбирование комплексов не предусмотрено.

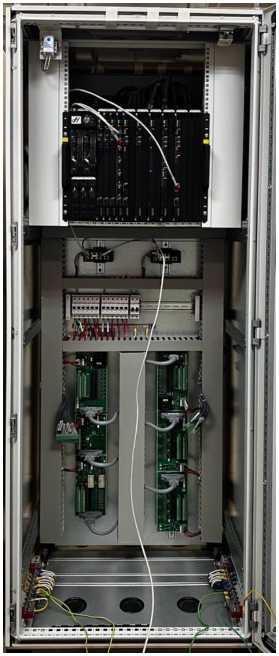

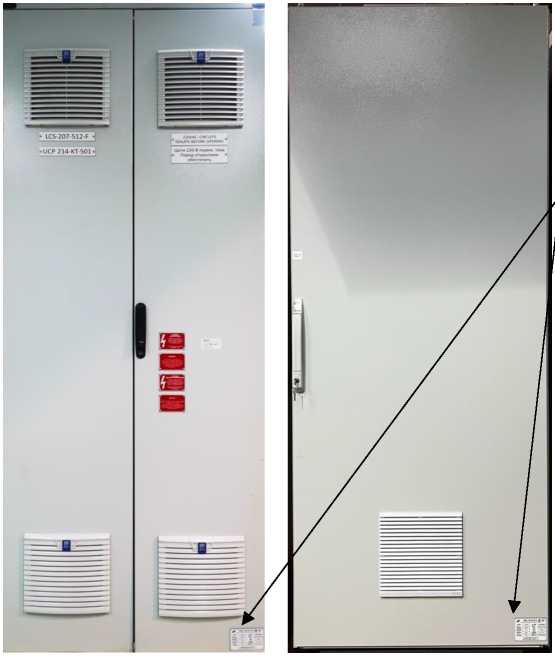

    Рисунок 1 - Общий вид комплексов спереди и сзади

    Место нанесения идентификационной таблички комплексов на стойке с основным шасси

    Место нанесения заводского номера

    Место нанесения знака утверждения типа

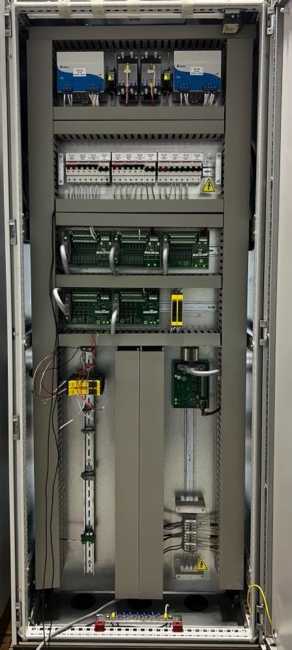

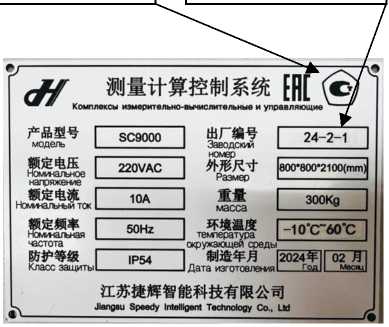

    Рисунок 2 - Вид комплексов с указанием мест нанесения идентификационной таблички комплексов на дверь, общий вид идентификационной таблички комплексов с местом нанесения

    заводского номера и знака утверждения типа

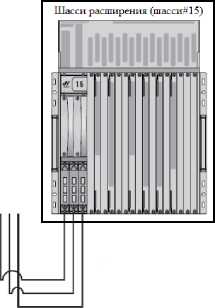

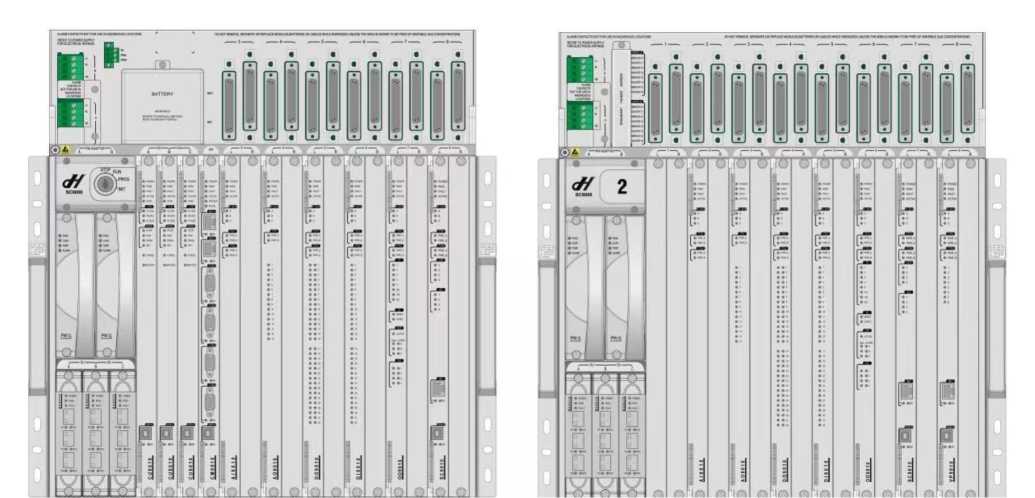

    Рисунок 3 - Общий вид основного шасси и шасси расширения
