Номер по Госреестру СИ: 92773-24
92773-24 Спектрометры рентгенофлуоресцентные энергодисперсионные
(EDX)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные EDX (далее -спектрометры) предназначены для измерений массовой концентрации различных химических элементов в геологических, строительных, конструкционных материалах, в металлах и сплавах, водных и органических растворах, в нефтепродуктах, в продуктах питания, в почвах, пленках, покрытиях, в фармацевтических препаратах и в других жидких, твёрдых, порошкообразных, пастообразных веществах и материалах.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 2
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 3
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 4
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 5
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 6
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 7
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 8
Общие сведения
Дата публикации - 31.07.2024
Срок свидетельства - 30.07.2029
Номер записи - 194611
ID в реестре СИ - 1417899
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация EDX 9000B PLUS, модификация EDX 8800M MAX, модификация EDX 8000B, EDX 8800M MAX,
Производитель
Изготовитель - "Efficiency Scientific Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1754 от 2024.07.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные (EDX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные (EDX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 8 | 6 | 8 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные (EDX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры поставляются с программным обеспечением XTest (далее - ПО), которое управляет работой спектрометра, отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и спектры. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей. Доступ к ПО осуществляется с помощью аппаратного электронного ключа.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XTest |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «Методы измерений» Руководства по эксплуатации спектрометров рентгенофлуоресцентных энергодисперсионных EDX.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «Efficiency Scientific Instrument Co., Ltd», Китай.
Правообладатель«Efficiency Scientific Instrument Co., Ltd», Китай
Адрес: No. 407, Block 2, OETPARK, No.69 Weixin road, Suzhou Industrial Park, Suzhou City, Jiangsu Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип работы спектрометров заключается в возбуждении и последующей регистрации рентгеновского спектра характеристического излучения материала образца. Рентгеновское излучение, сгенерированное рентгеновской трубкой, направляется на поверхность анализируемого образца, вызывая флуоресценцию в рентгеновском диапазоне спектра. Это вторичное излучение, несущее информацию о элементном составе вещества образца, попадает на специализированный полупроводниковый детектор, усиленный сигнал с которого направляется в многоканальный импульсный анализатор и далее на компьютер для регистрации и записи энергетического спектра флуоресценции. Интенсивности излучения на определенных энергетических уровнях спектра несут информацию о концентрациях химических элементов в образце.
Конструктивно спектрометры состоят из:
-
- аналитического модуля, содержащего измерительную камеру для установки образцов;
-
- источника рентгеновского излучения на основе рентгеновской трубки;
-
- блока высоковольтного питания для рентгеновской трубки;
-
- специализированного детектора и управляющей электроники.
Спектрометры выпускаются в 10 модификациях: EDX 8800M MAX, EDX 9000B PLUS, EDX 9000B, EDX 9000E, EDX 8000B, EDX 8000T, EDX 8000T PLUS, EDX 8000 RoHS, EDX COMPASS 4294, EDX COMPASS 4294 PLUS. Модификации между собой отличаются метрологическими и техническими характеристиками.
В спектрометры модификаций EDX 8800M MAX, EDX 9000B PLUS, EDX COMPASS 4294 PLUS в стандартной комплектации установлен быстрый кремниевый дрейфовый детектор высокого разрешения (FAST SDD) с Пельтье-охлаждением со скоростью счета до 1000000 имп/с и с площадью активного окна 25 мм2. В спектрометр модификации EDX 8800M MAX возможна установка опционального быстрого кремниевого дрейфового детектора (FAST SDD) с площадью активного окна 70 мм2 и скоростью счета до 2000000 имп/с, а также второго опционального детектора CdTe с Пельтье-охлаждением с площадью активного окна 25 мм2 дополнительно к уже установленному FAST SDD. В спектрометры модификаций EDX 9000B, EDX 8000B, EDX 9000E, EDX 8000T PLUS, EDX COMPASS 4294 установлен кремниевый дрейфовый детектор (SDD), в спектрометры модификаций EDX 8000 RoHS, EDX 8000T установлен кремниевый дрейфовый детектор Si-PIN.
Для обработки сигналов детекторов все спектрометры оснащаются 4096-канальными импульсными цифровыми анализаторами.
Для выбора различного размера области облучения образца все модификации спектрометров кроме EDX 9000E, EDX COMPASS 4294 и EDX COMPASS 4294 оснащены встроенной автоматизированной системой переключения коллиматоров диаметром в диапазоне от 0,05 до 8 мм и количеством масок до 8 шт.
Для подавления уровня нежелательной для анализа конкретных групп элементов флуоресценции все модификации спектрометров, кроме EDX 9000E, EDX COMPASS 4294 и EDX COMPASS 4294 PLUS, оснащены встроенной автоматизированной многопозиционной до 7 позиций системой переключения первичных фильтров, выполненных из различных металлов и их комбинаций с возможностью установки фильтров из материала под заказ пользователя.
Стандартный материал анода рентгеновской трубки для всех модификаций выполнен из родия, по заказу пользователя спектрометры могут быть оснащены трубками с анодом из серебра, вольфрама, хрома, молибдена и других материалов. Для спектрометра модификации EDX 8800M MAX возможна установка второй опциональной рентгеновской трубки мощностью 12 Вт с анодом из вольфрама, максимальным током 150 мкА и блоком питания 70 кВ.
Управление работой спектрометров и обработка полученных данных осуществляется с помощью системы управления, выполненной на базе персонального компьютера, с помощью специализированного программного обеспечения. В спектрометрах модификаций EDX 8800M MAX, EDX 9000B PLUS, EDX 9000B, EDX 8000B, EDX 8000T, EDX 8000T PLUS, EDX 8000 RoHS система управления представляет собой отдельный внешний модуль персонального компьютера, который подключается к задней панели спектрометров; для модификаций EDX 9000E, EDX COMPASS 4294 PLUS и EDX COMPASS 4294 персональный компьютер встроен в корпус прибора и имеет сенсорный экран.
Корпуса спектрометров изготавливают из металлических сплавов и из пластмассы, цвет корпусов определяется технической документацией изготовителя спектрометров. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Маркировочная табличка с серийным номером расположена на задней или боковой панели. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометров с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
EDX 9000B PLUS
Место нанесения знака утверждения типа
EDX 8000 RoHS
EDX 8000T PLUS
EDX COMPASS 4294

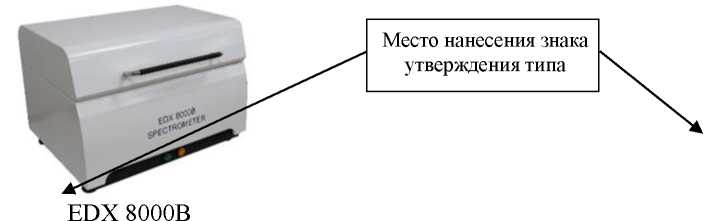

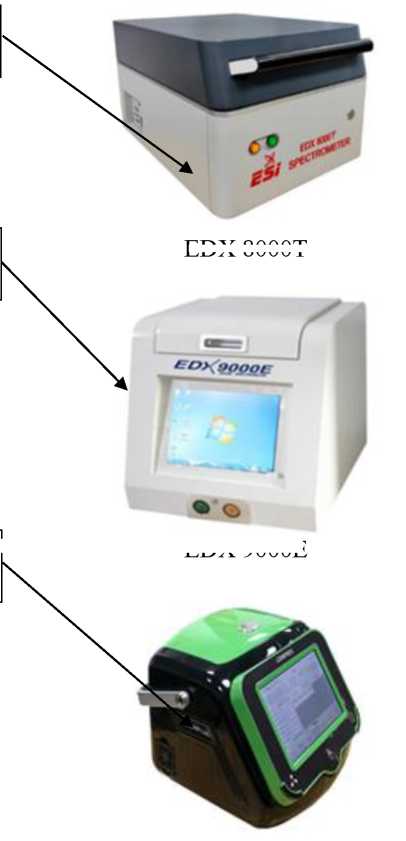

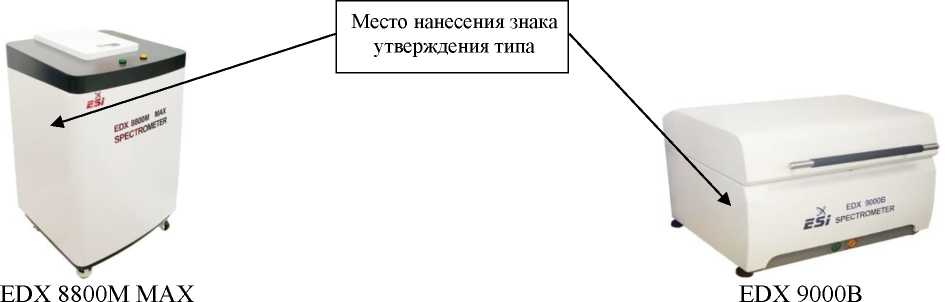

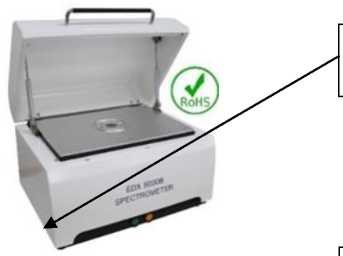

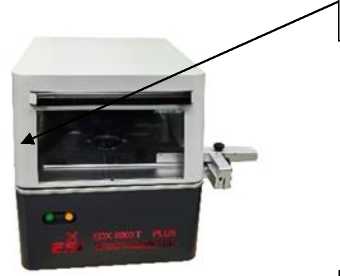

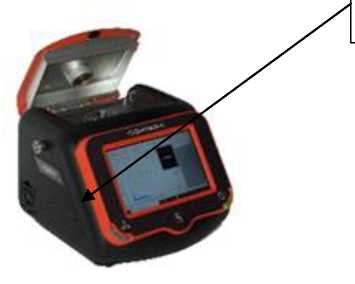

Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных энергодисперсионных EDX
