Сведения о средстве измерений: 92802-24 Комплексы измерительно-вычислительные и управляющие

Номер по Госреестру СИ: 92802-24
92802-24 Комплексы измерительно-вычислительные и управляющие
(SY9000Plus)

Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие SY9000Plus (далее - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, частоты, переменного электрического напряжения различных измерительных преобразователей (ИП), а так же воспроизведений силы постоянного электрического тока, с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 4
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 5
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 6
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 6
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 7
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 7

Общие сведения

Дата публикации - 02.08.2024
Срок свидетельства - 02.08.2029
Номер записи - 194626
ID в реестре СИ - 1417958
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shenyang shengyan Automation & Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (SY9000Plus)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shenyang shengyan Automation & Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92802-24
02.08.2029
Комплексы измерительно-вычислительные и управляющие, SY9000Plus
Shenyang shengyan Automation & Technology Co., Ltd. (КИТАЙ )
ОТ
МП
4 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные и управляющие (SY9000Plus)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы измерительно-вычислительные и управляющие (SY9000Plus)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

Встроенным ПО комплексов является ПО модулей контроллера и модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению во время работы.

Внешнее ПО состоит из среды визуализации «SY Architect View» и соответствующей среды разработки подсистемы визуализации «SY Architect maker» и позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений.

Уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SYArchitect

Program

SYArchitect

Viewer

SYArchitect

Monitor

Номер версии (идентификационный номер) ПО, не ниже

l.x.y.z

3.x.y.z

l.x.y.z

Цифровой идентификатор ПО

-

-

-

Примечание - «х», «y» принимают значения от 0 до 9 и «z» принимает значение от 0 и не относятся к метрологически значимой части ПО.


Знак утверждения типа

Знак утверждения типа и заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом шелкографии на маркировочную табличку, закрепленную на дверь стойки.

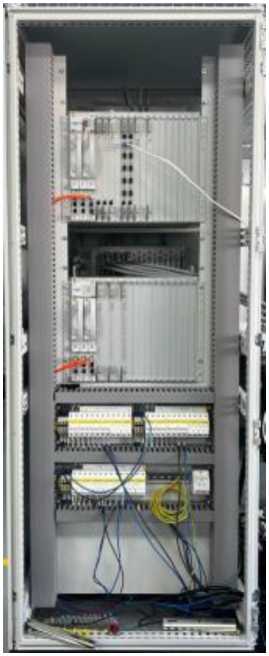

Общий вид комплексов представлен на рисунке 1.

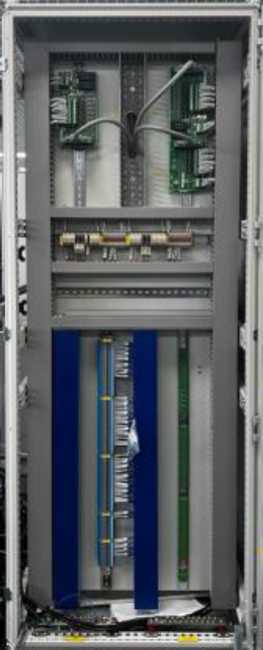

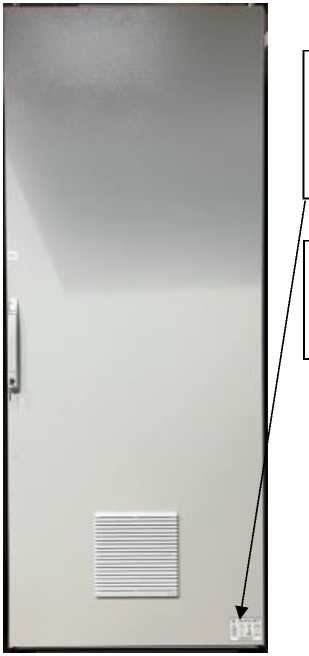

Вид комплексов с указанием мест нанесения идентификационной таблички комплексов, общий вид идентификационной таблички комплексов с местом нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

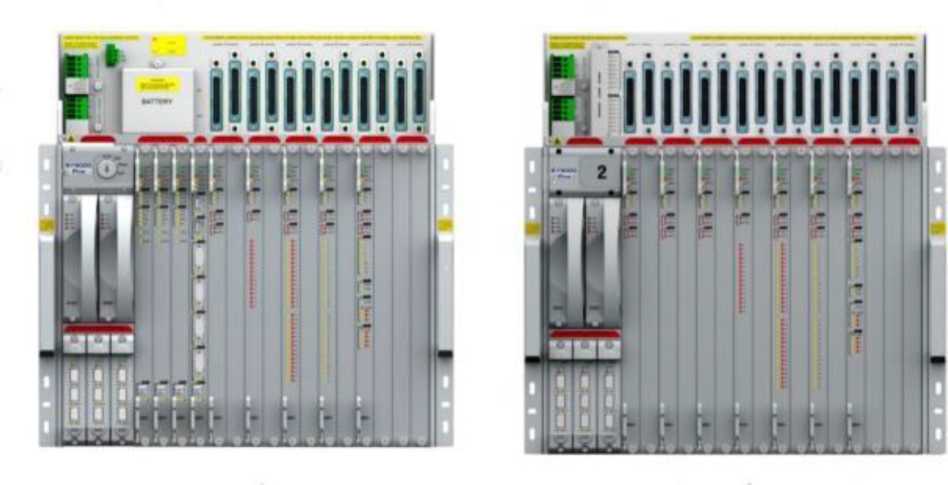

Общий вид основного шасси и шасси расширения приведен на рисунке 3.

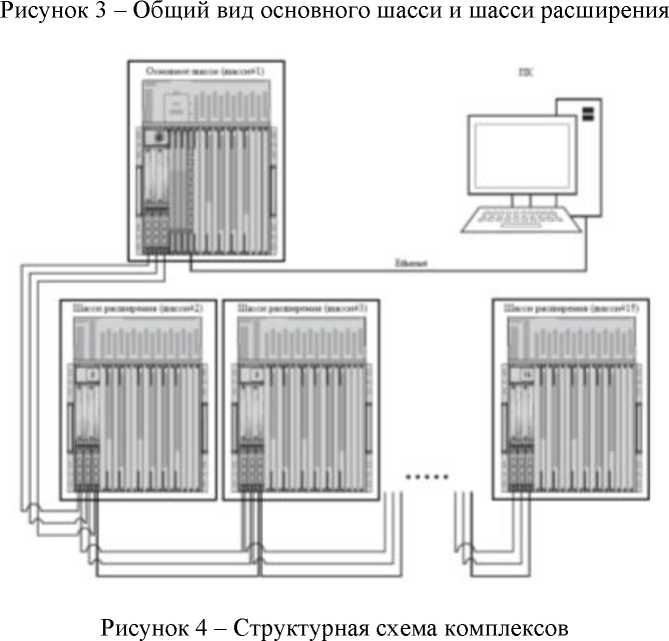

Структурная схема комплексов приведена на рисунке 4.

Нанесение знака поверки на комплексы не предусмотрено.

Предусмотрено закрытие двери стойки на ключ. Пломбирование комплексов не предусмотрено.

Рисунок 1 - Общий вид стойки с основным шасси комплексов

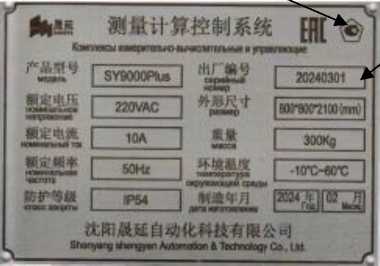

Место нанесения идентификационной таблички комплексов на стойке с основным шасси
