Принцип действия счетчиков основан на измерении мгновенных значений сигналов силы и напряжения переменного тока с последующим вычислением активной и реактивной энергии, активной, реактивной и полной мощностей, действующих значений силы и напряжения переменного тока, коэффициента мощности и частоты сети.

Принцип работы измерительно-вычислительного ядра основан на измерении и математической обработке мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии. Результаты измерений сохраняются в энергонезависимой памяти счетчиков и отображаются на жидкокристаллическом индикаторе (далее по тексту - ЖКИ). Часы реального времени непрерывно ведут отсчет текущего времени.

Счетчики ведут учет энергии по тарифам в соответствии с заданным тарифным расписанием. Количество тарифных зон не менее 4-х. Все параметры для ведения дифференцированных тарифов задаются программно. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии.

Глубина хранения профиля нагрузки активной и реактивной электрической энергии прямого и обратного направлений 30-ти минутных интервалов времени не менее 180 суток с циклической перезаписью, начиная с интегрирования интервалов времени до 60 минут (из ряда 1, 5, 30, 60 минут).

Глубина хранения значений

следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью.

Длительность хранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее установленного срока службы счетчика.

Функциональные возможности счетчиков, определяемых режимом программирования встроенного процессора и электронных плат, отражены на щитке и в паспорте в условном обозначении счетчиков конкретной модификации в виде буквенно-цифрового кода, приведенного на рисунке 1 и определяемого при заказе счетчиков.

Конструкция счетчиков содержит силовое реле (контактор), позволяющее выполнять ограничение мощности потребителей по команде превышения заданных порогов мощности и параметров сети, а также при возникновении ряда фиксируемых событий. В счетчиках имеется возможность физической (аппаратной) срабатывания реле отключения потребителя.

Корпус счетчиков является разборным и имеет универсальное Предусмотрена установка как на плоскую поверхность, так и на DIN-рейку согласно ГОСТ Р МЭК 60715-2003 в электротехнический шкаф. Основание (цоколь) и верхняя крышка корпуса (кожух) фиксируются двумя пломбируемыми винтами.

Конструктивно счетчики состоят из следующих основных частей:

• - основание корпуса (цоколь);

• - электронный модуль;

• - датчики тока на фазном вводе - шунт, на вводе нуля - трансформатор тока;

• - силовое реле (контактор);

• - верхняя крышка корпуса (кожух);

• - оптическое испытательное выходное устройство (по ГОСТ 31818.11-2012);

• - импульсное выходное устройство (по ГОСТ 31818.11-2012);

• - жидкокристаллический индикатор;

• - оптический порт (по ГОСТ IEC 61107-2011);

• - зажимная плата;

• - крышка зажимной платы;

• - щиток.

Наличие в составе счетчиков часов и календаря, питающихся как от сети, так и от встроенного основного (или дополнительного) элемента питания, обеспечивают:

• - ведение даты и времени;

• - внешнюю ручную и автоматическую коррекцию (синхронизацию) времени;

• - возможность автоматического переключения на летнее/зимнее время;

• - непрерывный, без сбоев, отсчет текущего времени при пропадании основного питания.

Счетчики могут применяться в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и интеллектуальных систем учета электроэнергии (ИСУЭ). В качестве цифрового интерфейса связи счетчики имеют RS485, а также интегрированную LAN коммуникацию на базе встроенного Wi-Fi модуля.

Счетчики осуществляют измерение тока в нейтральном проводе и проводят расчеты небаланса токов фазного и нулевого проводников.

Также для чтения данных из счетчиков пользователь может использовать мобильное или другое портативное устройство.

Структура условного обозначения модификаций счетчиков представлена на рисунке 1.

₆₀ Базовый (максимальный) ток - 5(60) А

₈₀ Базовый (максимальный) ток - 5(80) А

Класс точности 0,5S ⁰⁵ Класс точности 1 10

S2 Счетчик электрической энергии однофазный АГАТ S200

ПРИМЕЧАНИЕ:

Для счетчиков класса точности 0,5S по активной энергии соответствует класс точности 1 по реактивной энергии, для счетчиков класса точности 1 по активной энергии соответствует класс точности 2 по реактивной энергии.

При отсутствии в счетчике функции нормируемых параметров и показателей качества электрической энергии, обозначаемой индексом "Q", этот индекс в обозначении модификации отсутствует.

При отсутствии в счетчике функции цифрового интерфейса RS485, обозначаемой индексом "B", этот индекс в обозначении модификации отсутствует.

При отсутствии в счетчике функции СПОДЭС, обозначаемой индексом "S", этот индекс в обозначении модификации отсутствует.

При отсутствии в счетчике функции коммуникации, обозначаемой индексом "LR" этот индекс в обозначении модификации отсутствует.

Рисунок 1 - Структура условного обозначения модификаций счетчиков

Верхняя крышка корпуса, закрывающая доступ к электронному модулю, крепится к основанию корпуса с помощью двух пломбируемых винтов, имеющими отверстия для установки навесных пломб с оттиском ОТК предприятия-изготовителя и клеймом поверителя. Крышка зажимов закрывающая клеммную колодку и доступ к проводам измерительной цепи фиксируется к основанию корпуса с помощью одного пломбируемого винта, имеющему отверстие для установки навесной пломбы энергоснабжающей организации. Снятие верхней крышки корпуса и крышки зажимов фиксируется в журнале событий счетчиков с визуальным кодом предупреждения на ЖКИ.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на щиток счетчиков методом трафаретной или термотрансферной печати, лазерного прожига или наклеиванием этикетки.

На щиток счетчиков может быть нанесена информация собственника или точки учета (потребителя) в соответствии с техническим заданием заказа или договором поставки.

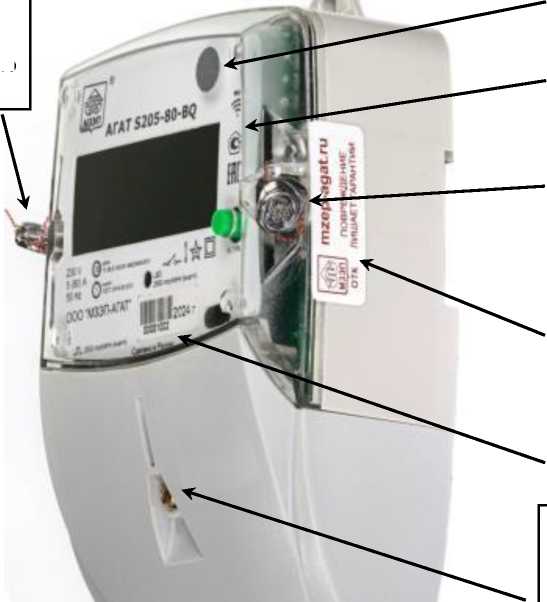

Фотография общего вида счетчиков с указанием мест опломбирования и нахождения заводского номера и знака утверждения типа

Место установки пломбы с оттиском поверительного клейма

Место нахождения голографической этикетки

Место нанесения знака об утверждении типа СИ

Место установки пломбы с оттиском ОТК предприятия-изготовителя

Место приклеивания бумажной пломбы предприятия-изготовителя

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа к входным и выходным цепям

Рисунок 2 - Общий вид счетчика типа АГАТ S200 с указанием мест установки пломб, нахождения голографической этикетки, нанесения заводского номера и знака утверждения типа СИ

Счетчики, в зависимости от модификации, проводят измерение и отображение на ЖКИ, с учетом заданного тарифного расписания следующих величин энергии и мощности:

• - активную потребленную энергию (+A);

• - активную выданную энергию (-A);

• - активную энергию по модулю;

• - реактивную потребленную энергию (+R);

• - реактивную выданную энергию (-R);

• - реактивную энергию по квадрантам Q1, Q2, Q3, Q4;

• - полную потребленную энергию (+S);

• - полную выданную энергию (-S).

Счетчики измеряют и отображают на ЖКИ значения следующих показателей электрической сети и параметров (норм) качества электрической энергии:

• - действующее значение фазного напряжения;

• - действующее значение тока в фазном проводнике;

• - действующее значение тока ток в нулевом проводнике;

• - текущую активную мощность;

• - текущую реактивную мощность;

• - текущую полную мощность;

• - частоту сети;

• - коэффициент реактивной мощности (tg ф);

• - фиксацию небаланса токов в фазном и нулевом проводниках;

• - суммарную продолжительность за расчетный период положительного и отрицательного отклонения уровня напряжения на величину более 10 % от номинального напряжения в интервале измерений, равном 10 минутам;

• - количество фактов положительного отклонения за расчетный период уровня напряжения (погрешность измерения напряжения соответствует классу S в соответствии с ГОСТ 30804.4.30-2013);

• - установившееся отклонение напряжения согласно ГОСТ 30804.4.30-2013.

В процессе эксплуатации счетчики ведут журнал событий, в котором записываются с фиксацией даты и времени следующие события:

• - отключение и включение напряжения в точке учета;

• - корректировка хода часов и календаря;

• - изменение тарифного расписания;

• - изменение программной конфигурации счетчика;

• - снятие крышки зажимной платы (зажимов);

• - переход в сервисный режим;

• - вскрытие корпуса (кожуха) счетчика;

• - воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл;

• - попытки доступа с неуспешной идентификацией и (или) аутентификацией;

• - попытки доступа с нарушением правил управления доступом;

• - попытки несанкционированного нарушения целостности программного обеспечения и параметров;

• - отклонения напряжения в измерительной цепи от заданных пределов;

• - отклонения частоты в измерительной цепи от заданных пределов ±0.2 Гц, ±0.4 Гц;

• - результат самодиагностики счетчика;

• - ошибка измерителя;

• - ошибка памяти FLASH;

• - ошибка контрольной суммы;

• - ошибка аппаратного обеспечения;

• - низкий уровень заряда литиевой батареи;

• - нарушение параметров качества электроэнергии;

• - превышение соотношения величин потребления активной и реактивной мощности;

• - превышение заданного предела мощности;

• - факт превышения заданных порогов по току, напряжению и мощности;

• - факт возникновения небаланса токов в фазном и нулевом проводниках;

• - факт срабатывания силового реле с указанием даты, времени и причины, вызвавшей срабатывание.

Под каждое событие в журнале событий отведено более 600 записей. При превышении максимального количества событий последняя запись перезаписывает первую.

Счетчики по имеющимся интерфейсам связи обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленных действий, не влияющих на результаты выполняемых ИПУЭ измерений, включая:

• - корректировку текущей даты и времени, часового пояса;

• - изменение тарифного расписания;

• - программирование состава и последовательности вывода сообщений и измеряемых параметров на ЖКИ;

• - программирование параметров фиксации индивидуальных параметров (норм) качества электроснабжения;

• - программирование даты начала расчетного периода;

  коммутационного

• - программирование параметров срабатывания встроенного аппарата;

• - изменение паролей доступа к параметрам;

• - изменение ключей шифрования;

  его фиксации в

• - управление встроенным коммутационным аппаратом путем положении "отключено".

  связи с уровнем информационновычислительного комплекса по одному из интерфейсов связи при наступлении различных событий, в том числе:

  • - при вскрытии крышки зажимной платы (зажимов), верхней крышки корпуса (кожуха);

  • - воздействии внешним магнитным полем;

  • - при несанкционированном перепрограммировании (параметрировании);

  • - превышении максимального порога мощности;

  • - при отклонении напряжения в измерительных цепях от заданных пределов.

Счетчики имеют возможность выступать в качестве инициатора информационно-вычислительного комплекса электроустановки или

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
