Номер по Госреестру СИ: 92818-24
92818-24 Приборы портативные для испытаний и поверки
(РЕВИЗОР)
Назначение средства измерений:
Приборы портативные для испытаний и поверки РЕВИЗОР предназначены для измерений и индикации в статическом режиме скорости движения и местоположения транспортных средств (далее - ТС) в зоне контроля, значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC (SU) при проведении испытаний и поверки технических средств автоматической фотовидеофиксации, предназначенных для обеспечения контроля за дорожным движением.
(далее - ИП)

Внешний вид.
Приборы портативные для испытаний и поверки
Рисунок № 1

Внешний вид.
Приборы портативные для испытаний и поверки
Рисунок № 2

Внешний вид.
Приборы портативные для испытаний и поверки
Рисунок № 3
Программное обеспечение
ПО ИП состоит из встроенного в ИМ ПО «RAPIRA» и внешнего ПО «РЕВИЗОР».
Встроенное в ИМ ПО «RAPIRA» является метрологически значимым, устанавливается в постоянное запоминающее устройство ИМ предприятием-изготовителем и не может быть изменено пользователем.
Внешнее ПО «РЕВИЗОР» устанавливается на внешнее устройство (персональный компьютер), предназначено для связи внешнего устройства с ИМ и позволяет записывать, отображать и анализировать измеренные параметры движения ТС в зоне контроля.
Влияние встроенного в ИМ ПО «RAPIRA» и метрологические характеристик ИП.
характеристики
ИП учтено при
внешнего ПО «РЕВИЗОР» на нормировании
метрологических
и непреднамеренных изменений
Уровень защиты ПО ИП от преднамеренных «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
значимого ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«RAPIRA» |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) для версии ПО 5.0.0 |
0XA2348D92 |
|
Алгоритм вычисления идентификатора ПО для версии ПО 5.0.0 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на шильд, расположенный на корпусе ИМ, а также типографским способом на титульный лист паспорта ИП.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.2 «Принцип действия» документа БКЮФ.402222.060РЭ «Приборы портативные для испытаний и поверки РЕВИЗОР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
БКЮФ.402222.060ТУ Приборы портативные для испытаний и поверки РЕВИЗОР. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Адрес юридического лица: 194156, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5, лит. А
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, ВНИИФТРИ, к. № 11, к. В, к. Г, к. 25, к. № 28, к. 77, к. климатической лаборатории и специализированный полигон для испытания оборудования, входящего в состав системы ГЛОНАСС
Принцип действия ИП при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля основан на измерениях скорости движения ТС по разности частот между излученным ИП и отраженным от движущихся ТС радиолокационным сигналом (эффект Доплера).
Принцип действия ИП так и удаляющихся ТС в зоне фазовому методу радиолокации относительно оси ИП.
Принцип действия ИП
при определении местоположения как приближающихся, контроля основан на измерениях местоположения ТС с измерением расстояния от ИП до ТС и углов на
по ТС
при измерениях значений текущего времени основан
на измерениях времени, синхронизованного с национальной шкалой координированного времени UTC (SU), по данным, полученным от встроенного в ИП приемника сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, принимающего и обрабатывающего одновременно сигналы глобальных навигационных спутниковых систем ГЛОНАСС и GPS.
ИП состоят из измерительного модуля (далее - ИМ), универсальной видеокамеры, внешней антенны ГЛОНАСС/GPS, встроенного в ИМ и внешнего программного обеспечения (далее - ПО) и установочного комплекта.
Конструктивно ИМ выполнен в едином пылевлагозащищенном и ударопрочном корпусе и содержит встроенное ПО, радиолокационный модуль, приемник сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, разъем питания и связи с внешними устройствами, SMA разъем для подключения внешней антенны ГЛОНАСС/GPS.
Корпус ИМ и элементы установочного комплекта могут окрашиваться в различные цвета по заказу заказчика.
ИМ работают в статическом режиме, совместно с универсальной видеокамерой и ПО и и в и
производят измерения параметров движения ТС в зоне контроля, синхронно записывают отображают местоположение ТС в зоне контроля и могут применяться для испытаний поверки технических средств автоматической фотовидеофиксации, работающих неподвижном состоянии (стационарный или передвижной вариант размещения)
предназначенных для измерений скорости движения ТС в зоне контроля как радиолокационным методом, так и по видеокадрам.
ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке их удаления.
На корпусе ИМ установлен шильд, выполненный фотохимическим способом и содержащий знак утверждения типа средства измерений, сокращенное наименование изготовителя и его товарный знак, наименование ИП, заводской номер ИП в цифровом формате, децимальный номер технических условий, по которым изготавливаются и идентифицируются ИП, юридический адрес изготовителя, в том числе наименование страны изготовителя.
Нанесение знака поверки на корпус составных частей ИП не предусмотрено.
Общий вид ИП приведен на рисунке 1. Общий вид ИМ с указанием места пломбирования от несанкционированного вскрытия, места нанесения знака утверждения типа и места нанесения заводского номера ИП приведен на рисунке 2.
Универсальная видеокамера
Внешняя антенна
ГЛОНАСС/GPS
Измерительный модуль

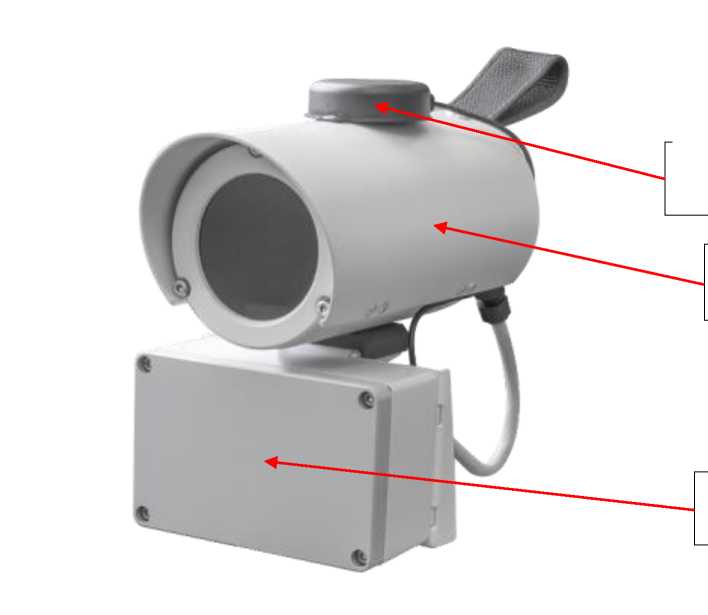

Рисунок 1 - Общий вид ИП
пломбирования
а) Лицевая сторона

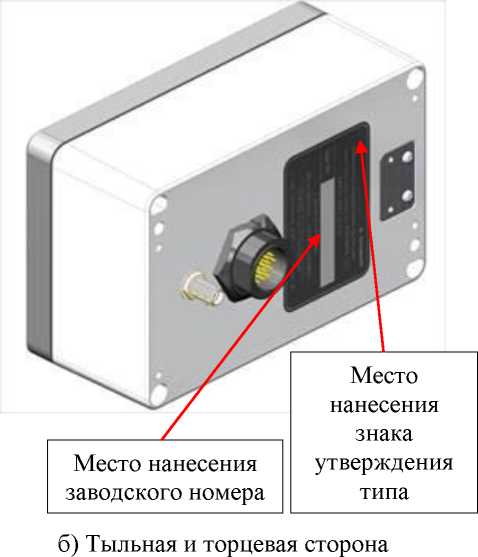

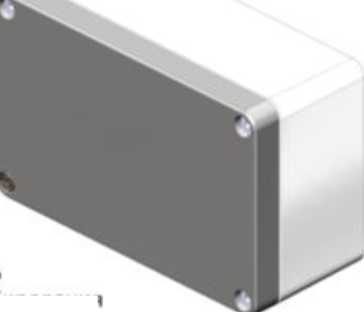

Рисунок 2 - Общий вид ИМ, место пломбирования от несанкционированного вскрытия, место нанесения знака утверждения типа и место нанесения заводского номера
Комплектность ИП приведена в таблице 4.
Таблица 4 - Комплектность ИП
|
Наименование |
Обозначение |
Количество |
|
1 Прибор портативный для испытаний и поверки РЕВИЗОР в составе: |
БКЮФ.402222.060 |
1 шт. |
|
1.1 Измерительный модуль |
БКЮФ.402139.035 |
1 шт. |
|
1.2 Универсальная видеокамера |
БКЮФ.463149.030-01 |
1 шт. |
|
1.3 Внешняя антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
1.4 Программное обеспечение «RAPIRA». Лицензионное соглашение |
- |
1 шт. |
|
1.5 Программное обеспечение «РЕВИЗОР» |
- |
1 шт. |
|
1.6 Установочный комплект |
- |
1 шт. |
|
2 Приборы портативные для испытаний и поверки РЕВИЗОР. Руководство по эксплуатации |
БКЮФ.402222.060РЭ |
1 экз. в эл. виде |
|
3 Приборы портативные для испытаний и поверки РЕВИЗОР. Паспорт |
БКЮФ.402222.060ПС |
1 экз. |
|
4 ГСИ. Приборы портативные для испытаний и поверки РЕВИЗОР. Методика поверки. |
- |
1 экз. в эл. виде |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС в зоне контроля, км/ч |
от 1 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля, км/ч |
±0,2 |
|
Диапазон измерений расстояния от ИП до ТС, м |
от 5 до 75 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от ИП до ТС, м |
±0,75 |
|
Диапазон измерений углов на ТС, градус в вертикальной плоскости в горизонтальной плоскости |
от -20 до +20 от -10 до +10 |
|
Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус в вертикальной плоскости в горизонтальной плоскости |
±0,3 ±0,3 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИП с национальной шкалой времени UTC (SU), мкс |
±1 |
|
Пределы допускаемой абсолютной погрешности присвоения времени моменту измерения скорости движения ТС в зоне контроля, мс |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота радиолокационного излучения, ГГ ц |
от 24,14 до 24,16 |
|
Номинальное напряжение постоянного тока электропитания, В |
12 |
|
Рабочее напряжение постоянного тока электропитания, В |
от 8 до 18 |
|
Потребляемая мощность ИМ при номинальном напряжении постоянного тока электропитания, Вт, не более |
9 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °С |
от -40 до +50 |
|
относительная влажность окружающего воздуха при температуре 25 °С, %, не более |
98 |
|
атмосферное давление, кПа |
от 64,0 до 106,7 |
|
Степень защиты ИМ по ГОСТ 14254-2015 |
IP66/IP67 |
|
Габаритные размеры составных частей ИП, мм, не более | |
|
ИМ | |
|
длина |
130 |
|
ширина |
85 |
|
высота |
70 |
|
универсальная видеокамера | |
|
длина |
296 |
|
диаметр |
96 |
|
внешняя антенна ГЛОНАСС/GPS | |
|
диаметр |
60 |
|
высота |
20 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Масса составных частей ИП, кг, не более ИМ |
0,6 |
|
универсальная видеокамера |
2 |
|
внешняя антенна ГЛОНАСС/GPS |
0,1 |
