Номер по Госреестру СИ: 92833-24
92833-24 Контроллеры станции управления
(КСУ-7)
Назначение средства измерений:
предназначены для
50 Гц, активной и
Контроллеры станции управления КСУ-7 (далее - контроллеры) измерений параметров сети переменного тока с номинальной частотой реактивной электрической мощности в трехфазных четырехпроводных цепях переменного тока.

Внешний вид.
Контроллеры станции управления
Рисунок № 1
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ВПО).
ВПО делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ВПО, влияющая на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ВПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю) и механического пломбирования.
Идентификационные данные ВПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
б.х.хххх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - «х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ВПО. | |
Знак утверждения типа
Знак утверждения типананосится на наклейку типографическим способом, которая размещается на задней стороне контроллеров, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации 26.51.65-001-36360317-2022 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А диапазоне частот от 1-10"1 до 1^106 Гц»;
ТУ 26.51.65-001-36360317-2022. Контроллер станции управления КСУ-7. Технические условия.
Акционерное общество Научно-инвестиционная (АО Научно-инвестиционная компания «ОНИКС»)
ИНН 0276959845
Юридический адрес: 450037, Республика Башкортостан, д. 98, ком. 1
компания «ОНИКС»
г.
Уфа, ул. Комсомольская,
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее контроллеров, сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.
Конструктивно контроллеры выполнены в металлическом корпусе моноблочного исполнения. На передней панели располагаются: дисплей, клавиатура, индикаторы режимов работы и соединитель интерфейсов USB. На нижней стороне контроллера расположены: соединители интерфейсов RS-232/RS-485, соединитель интерфейса Ethernet, а также соединители для подключения цепей питания, аналогово и цифрового ввода/вывода.

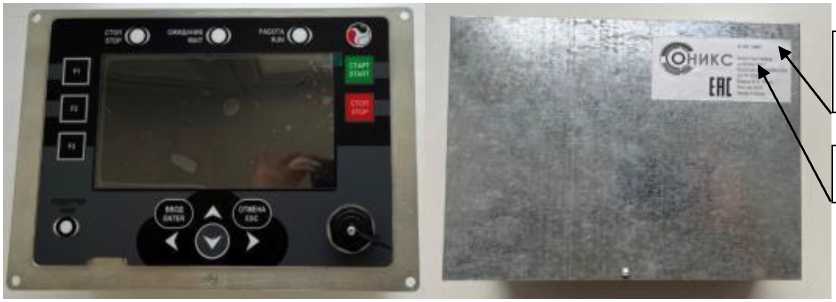

Общий вид контроллеров и места нанесения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид контроллеров и места нанесения заводского номера и знака утверждения типа на контроллеры
Заводской номер, состоящий из арабских цифр, и знак утверждения типа наносятся на наклейку типографическим способом, которая размещается на задней стороне контроллеров.
Пломбирование и нанесение знака поверки на контроллеры не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности измерений, % |
|
Среднеквадратическое значение фазного напряжения переменного тока Ui, U2, U3, В |
от 0,6^ином до 1,20^ином |
±1 |
|
Среднеквадратическое значение силы переменного тока Ii, I2, I3, А |
от 0,02^1ном до 1,50^1ном |
±1 |
|
Коэффициент мощности фазный номинальной частоты со8ф1, cosф2, cosфз |
от 0 до +1,0 |
±1 |
|
Примечания:
| ||
Таблица 3 - Метрологические характеристики контроллеров при измерениях активной электрической мощности
|
Значение силы переменного электрического тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой основной относительной погрешности измерений в нормальных условиях, % |
|
0,02'Тном I < 0,05'Тном |
от 0,6'ином до 1,2'ином |
1,0 |
±2,5 |
|
0,05'1ном I 1,50'1ном |
±2,0 | ||
|
0,05'1ном I < 0,10'1ном |
0,5 |
±2,5 | |
|
0,10'1ном I 1,50'1ном |
±2,0 | ||
|
0,10'1ном I 1,50'1ном |
0,25 |
±2,5 |
Таблица 4 - Метрологические характеристики контроллеров при измерениях реактивной электрической мощности
|
Значение силы переменного электрического тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности sin ф |
Пределы допускаемой основной относительной погрешности измерений в нормальных условиях, % |
|
0,02'Тном I < 0,05 •Ihom |
от 0,8^^ном до 1,2 ^ном |
1,0 |
±2,5 |
|
0,05^1ном I 1,50^1ном |
±2,0 | ||
|
0,05^1ном I < 0,10^1ном |
0,5 |
±2,5 | |
|
0,10^1ном I 1,50^1ном |
±2,0 | ||
|
0,10^1ном I 1,50^1ном |
0,25 |
±2,5 |
Пределы допускаемой дополнительной относительной погрешности вызванной изменением температуры окружающего воздуха на каждые 1 °С, от нормальной (+20 ± 5) °С в пределах от -60 °С до +60 °С, составляет не более ±0,1 %.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность, Вт, не более |
9 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -60 до +60 |
|
- относительная влажность при температуре +25 °С, %, не более |
98 |
|
Габаритные размеры, мм, не более - ширина |
265 |
|
- высота |
185 |
|
- глубина |
103 |
|
Масса, кг, не более |
2,75 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы, лет, не менее |
20 |
