Номер по Госреестру СИ: 92837-24
92837-24 Ключи моментные предельные регулируемые JTC
(Обозначение отсутствует)
Назначение средства измерений:
Ключи моментные предельные регулируемые JTC (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы при затяжке резьбовых соединений.
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 1
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 2

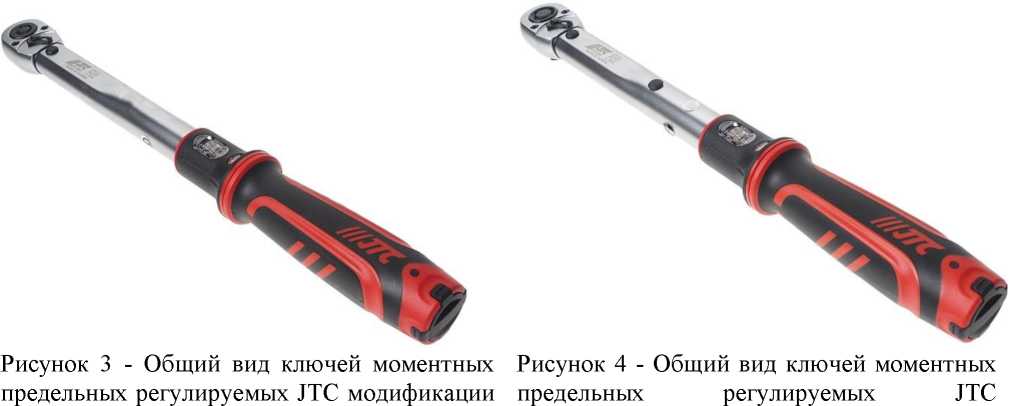

Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 3
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 4
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 5
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 6

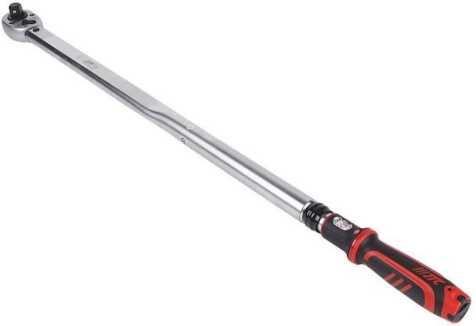

Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 7
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 8

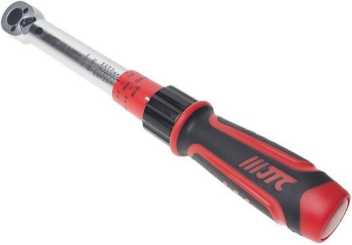

Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 9
Внешний вид.
Ключи моментные предельные регулируемые JTC
Рисунок № 10
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства - 09.08.2029
Номер записи - 194675
ID в реестре СИ - 1418116
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 6600, исп.6682 (2-26) Нм., JTC 7668,
Производитель
Изготовитель - JTC TOOLS CO., LTD
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 10
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1832 от 2024.08.09 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Ключи моментные предельные регулируемые JTC (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений JTC TOOLS CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92837-24 09.08.2029 |
Ключи моментные предельные регулируемые JTC, Обозначение отсутствует JTC TOOLS CO., LTD (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
92837-24 09.08.2029 |
Ключи моментные предельные регулируемые JTC, Обозначение отсутствует JTC TOOLS CO., LTD (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Ключи моментные предельные регулируемые JTC (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СМТ ИНЖИНИРИНГ" (RA.RU.314829) | 5 | 5 | 5 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ключи моментные предельные регулируемые JTC (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
1491 | 3119 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3271 | 3119 |
|
ФБУ Челябинский ЦСМ Челябинская область |
625 | 3119 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7394 | 3119 |
|
ФБУ Челябинский ЦСМ Челябинская область |
4043 | 3119 |
Знак утверждения типа
Знак утверждения типананосится на поверхность корпуса ключей в соответствии с рисунками 20 - 23 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» документа руководства по эксплуатации «Ключи моментные предельные регулируемые JTC модификации 4900», «Ключи моментные предельные регулируемые JTC модификации 6600», «Ключи моментные предельные регулируемые JTC модификации 5500», «Ключи моментные предельные регулируемые JTC модификации 7600».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Ключи моментные предельные регулируемые JTC модификаций 4900, 5500, 6600, 7600. Стандарт предприятия. СТП 24032023.001.
ПравообладательJTC TOOLS CO., LTD, Тайвань
Адрес: NO.47, LN.100, DONG-GUANG-YUAN ROAD., E. DISTRICT, TAICHUNG
CITY, TAIWAN, 401012
Телефон: 886-4-22803846
Факс: 886-4-22803847
Web-сайт: www.jtctools.com
E-mail: sales@jtc.com.tw
Изготовитель
JTC TOOLS CO., LTD, ТайваньАдрес: NO.47, LN.100, DONG-GUANG-YUAN ROAD., E. DISTRICT, TAICHUNG CITY, TAIWAN, 401012
Телефон: 886-4-22803846
Факс: 886-4-22803847
Web-сайт: www.jtctools.com
E-mail: sales@jtc.com.tw
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
JTC TOOLS CO., LTD, ТайваньАдрес: NO.47, LN.100, DONG-GUANG-YUAN ROAD., E. DISTRICT, TAICHUNG
CITY, TAIWAN, 401012
Телефон: 886-4-22803846
Факс: 886-4-22803847
Web-сайт: www.jtctools.com
E-mail: sales@jtc.com.tw
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
К данному типу ключей относятся ключи предельные регулируемые JTC модификаций:
- 4900, исполнений 4932, 4933, 4934, 4935, 4936, 4937, 4938, 4939, 4940;
- 6600, исполнений 6682, 6683, 6684, 6685, 6686, 6687, 6688, 6689, 6690;
- 5500, исполнения 5537;
- 7600, исполнения 7668.
В соответствии с каталогом производителя в структуре обозначения модификаций цифрами обозначено исполнение модификации.
Выпускаемые модификации ключей отличаются диапазоном и погрешностью воспроизведений крутящего момента силы, массой, длиной, формой рукоятки, шкалой с указателем значений крутящего момента силы, размером присоединительного
квадрата.
Исполнения 5537 и 7668 имеют сборную конструкцию корпуса и покрытие рукоятки термопластичной резиной.

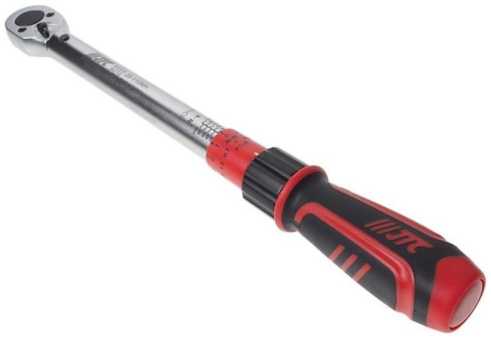

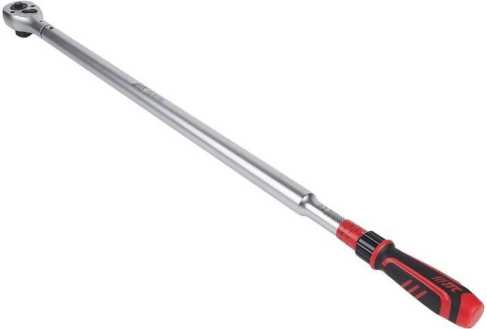

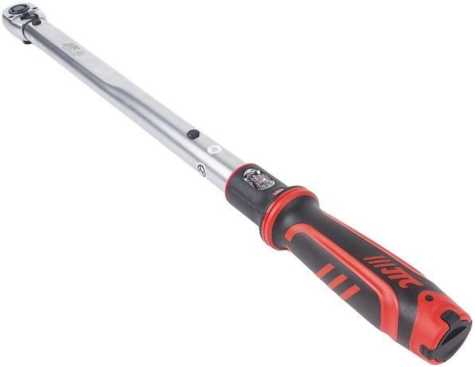

Общий вид средства измерений приведен на рисунках с 1 по 19.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом игольчатой (ударно-точечной) маркировки на ключ, в месте, указанном на рисунках 20 - 23.
На корпус ключа также наносится информация о модификации, исполнении и диапазоне воспроизведений крутящего момента силы.

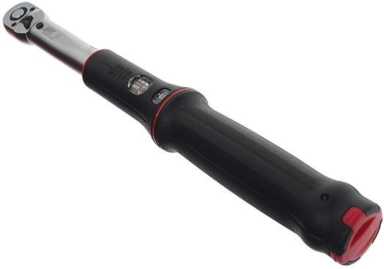

Рисунок 1 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4932
Рисунок 2 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4933
4900, исполнения 4934
модификации 4900, исполнения 4935

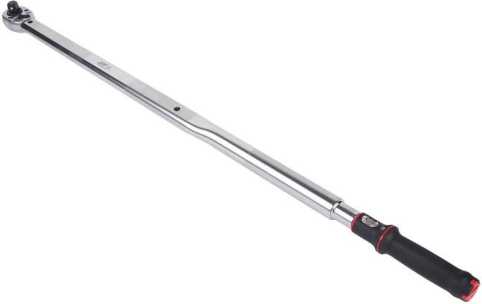

Рисунок 7 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4938

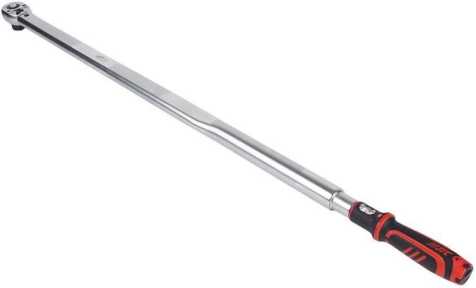

Рисунок 8 - Общий вид ключей моментных предельных регулируемых JTC
модификации 4900, исполнения 4939
Рисунок 9 - Общий вид ключей моментных предельных регулируемых JTC модификации 4900, исполнения 4940

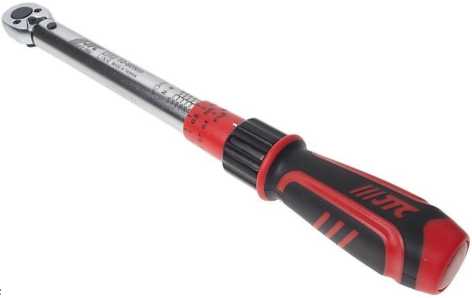

Рисунок 10 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6682

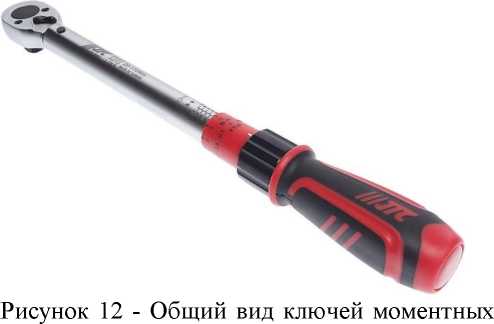

ё
предельных регулируемых JTC модификации
6600, исполнения 6685

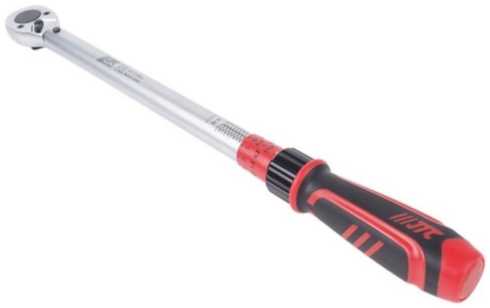

Рисунок 13 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6686
Рисунок 14 - Общий вид ключей моментных предельных регулируемых JTC модификации 6600, исполнения 6687

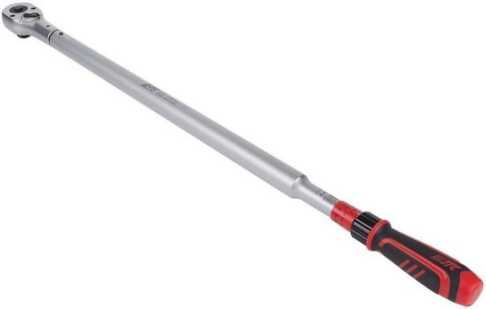

Рисунок 15 - Общий вид ключей моментных предельных регулируемых JTC
модификации 6600, исполнения 6688

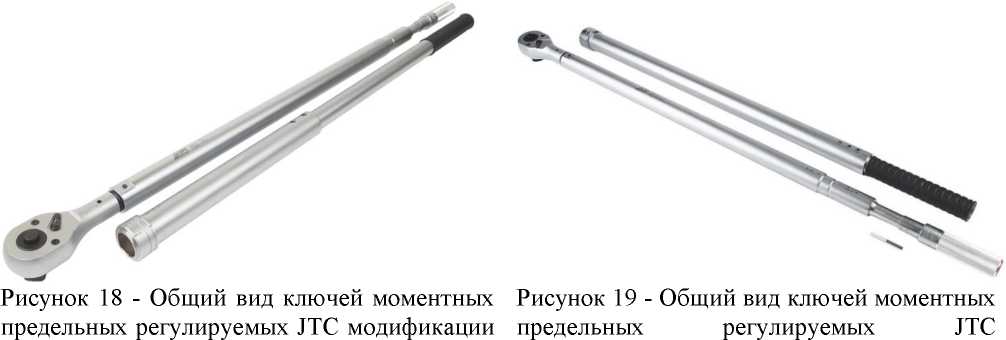

модификации 7600, исполнения 7668
5500, исполнения 5537
б

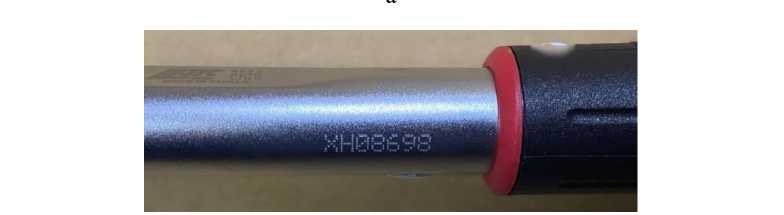

Рисунок 20 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 4900, исполнения 4932

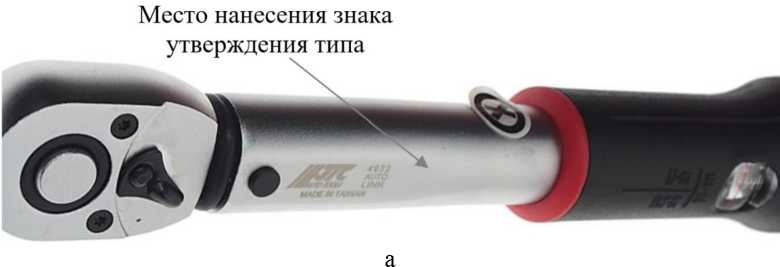

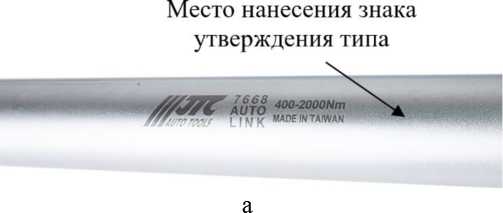

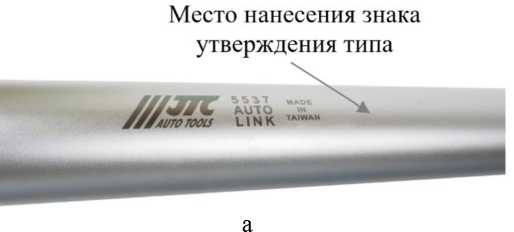

Место нанесения знака утверждения типа
20-11 ONm

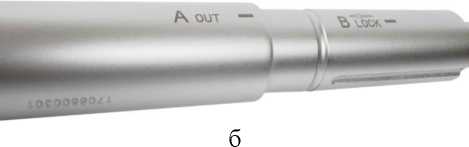

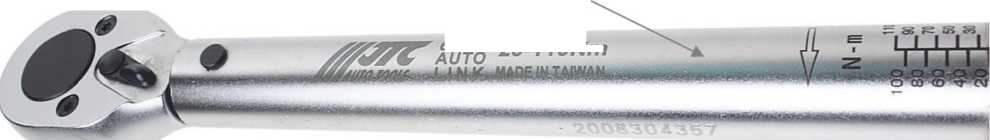

Рисунок 22 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 5500, исполнения 5537

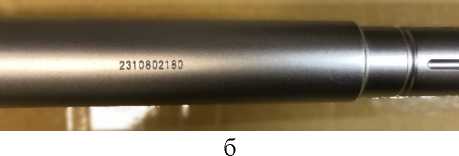

Рисунок 23 - Пример нанесения информации об исполнении (а), серийном номере (б) ключа моментного предельного регулируемого JTC модификации 7600, исполнения 7668
Пломбирование ключей моментных предельных регулируемых JTC не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Модификация |
Исполнение |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
4900 |
4932 |
от 1 до 25 |
±3,0 |
|
4933 |
от 5 до 50 | ||
|
4934 |
от 10 до 100 | ||
|
4935 |
от 10 до 100 | ||
|
4936 |
от 20 до 200 | ||
|
4937 |
от 60 до 300 | ||
|
4938 |
от 110 до 550 | ||
|
4939 |
от 150 до 750 | ||
|
4940 |
от 200 до 1000 |
таблицы 1
|
Модификация |
Исполнение |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
6600 |
6682 |
от 2 до 26 |
±6,0 |
|
6683 |
от 10 до 60 | ||
|
6684 |
от 20 до 110 | ||
|
6685 |
от 20 до 110 | ||
|
6686 |
от 40 до 210 | ||
|
6687 |
от 50 до 350 | ||
|
6688 |
от 100 до 600 | ||
|
6689 |
от 150 до 800 | ||
|
6690 |
от 200 до 1000 | ||
|
5500 |
5537 |
от 300 до 1500 |
±5,0 |
|
7600 |
7668 |
от 400 до 2000 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Исполнение |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата, мм (дюйм) |
Условия эксплуатации: - температура окружающей среды, °С |
|
4900 |
4932 |
290 |
0,4 |
6,35 (1/4) |
от +5 до +40 |
|
4933 |
360 |
0,9 |
9,5 (3/8) | ||
|
4934 |
410 |
1,0 |
9,5 (3/8) | ||
|
4935 |
410 |
1,0 |
12,7 (1/2) | ||
|
4936 |
500 |
1,2 |
12,7 (1/2) | ||
|
4937 |
590 |
1,4 |
12,7 (1/2) | ||
|
4938 |
970 |
4,0 |
19,0 (3/4) | ||
|
4939 |
1150 |
5,7 |
19,0 (3/4) | ||
|
4940 |
1250 |
6,7 |
25,4 (1) | ||
|
6600 |
6682 |
280 |
0,5 |
6,35 (1/4) |
от 0 до +65 |
|
6683 |
320 |
0,6 |
9,5 (3/8) | ||
|
6684 |
360 |
0,7 |
9,5 (3/8) | ||
|
6685 |
360 |
0,7 |
12,7 (1/2) | ||
|
6686 |
520 |
1,3 |
12,7 (1/2) | ||
|
6687 |
570 |
1,4 |
12,7 (1/2) | ||
|
6688 |
950 |
4,2 |
19,0 (3/4) | ||
|
6689 |
1080 |
4,8 |
19,0 (3/4) | ||
|
6690 |
1080 |
5,2 |
25,4 (1) | ||
|
5500 |
5537 |
1900 |
11,9 |
25,4 (1) | |
|
7600 |
7668 |
1980 |
14,0 |
25,4 (1) |
