Сведения о средстве измерений: 92858-24 Машины испытательные

Номер по Госреестру СИ: 92858-24
92858-24 Машины испытательные
(СМАРТЕСТ STU)

Назначение средства измерений:
Машины испытательные СМАРТЕСТ STU (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.

сертификация программного обеспечения
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Машины испытательные
Рисунок № 5
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Машины испытательные
Рисунок № 6
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Машины испытательные
Рисунок № 7
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Машины испытательные
Рисунок № 8

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 12.08.2029
Номер записи - 194659
ID в реестре СИ - 1418138
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СМАРТЕСТ STU 115, СМАРТЕСТ STU 110,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 9
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1846 от 2024.08.12 ПРИКАЗ_Об утверждении типов средств измерений (9)

Наличие аналогов СИ: Машины испытательные (СМАРТЕСТ STU)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91788-24
04.04.2029
Копры маятниковые, СМАРТЕСТ HIT
Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест") (РОССИЯ г. Москва)
ОТ
МП
1 год
92858-24
12.08.2029
Машины испытательные, СМАРТЕСТ STU
Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест") (РОССИЯ г. Москва)
ОТ
МП
1 год
92858-24
12.08.2029
Машины испытательные, СМАРТЕСТ STU
Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест") (РОССИЯ г. Москва)
ОТ
МП
1 год

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные (СМАРТЕСТ STU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • СМАРТЕСТ STU 110
  • СМАРТЕСТ STU 115
  • СМАРТЕСТ STU 005
  • 7 7 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • СМАРТЕСТ STU 115
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Машины испытательные (СМАРТЕСТ STU)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Машина имеет метрологически значимое программное обеспечение «TestExplorer», предназначенное для автоматизированного сбора данных, хранения, обработки и контроля состояния машины.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    TestExplorer

    Номер версии (идентификационный номер) ПО

    не ниже 1.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 4 «Проведение испытания» «Машины испытательные СМАРТЕСТ STU. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

    Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

    ТУ 26.51.62-003-05314950-2023 «Машины испытательные СМАРТЕСТ STU. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью ООО «Интелтест» (ООО «Интелтест») ИНН 7722379990

    Юридический адрес: 109316, г. Москва, Остаповский пр-д, д. 5, стр. 4, оф. 232 Тел.: +7 (499) 753-32-26

    E-mail: info@inteltest.ru

    Изготовитель

    Общество с ограниченной ответственностью ООО «Интелтест» (ООО «Интелтест») ИНН 7722379990
    Адрес: 109316, г. Москва, Остаповский пр-д, д. 5, стр. 4, оф. 232 Тел.: +7 (499) 753-32-26
    E-mail: info@inteltest.ru

    Испытательный центр

    ответственностью
    «Автопрогресс-М»
    Общество с ограниченной
    (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    Общество с ограниченной ответственностью ООО «Интелтест» (ООО «Интелтест») ИНН 7722379990
    Юридический адрес: 109316, г. Москва, Остаповский пр-д, д. 5, стр. 4, оф. 232 Тел.: +7 (499) 753-32-26
    E-mail: info@inteltest.ru

    Принцип действия машин основан на преобразовании испытываемому образцу, датчиком силоизмерительным в изменяющийся пропорционально этой нагрузке.

    Создаваемая машинами нагрузка, приложенная к

    нагрузки, приложенной к электрический

    сигнал,

    испытываемому деформирует его. При этом в процессе нагружения образца производится измерение величины этой нагрузки и соответствующей ей величины деформации образца.

    Конструктивно машины состоят из модуля силозадающего, модуля управления и пульта оператора ручного управления (опционально). Модуль силозадающий состоит из основания, на котором закреплена силовая рама, электропривода, датчика (датчиков) силоизмерительного, датчика перемещений, датчиков продольной и поперечной деформации (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца. Внутри силовой рамы расположены направляющие колонны, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от электропривода. Силовая рама может иметь одну, две и более рабочих зон.

    Диапазон измерений силы обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных, входящих в комплект поставки машины.

    Диапазон измерений перемещений подвижной траверсы зависит от высоты силовой рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещений.

    Модуль управления представляет собой микропроцессорный блок, который осуществляет прием, обработку и отображение информации от всех датчиков: силоизмерительных, перемещений, продольной и поперечной деформации, управляет режимами работы машины, а также передаёт измерительную информацию на внешние устройства. Модуль управления может иметь различные варианты исполнений внешнего вида отличающихся формой, габаритными размерами и цветом корпуса, а также может быть выполнен в виде отдельного блока или встроенным в модуль силозадающий.

    В зависимости от условий эксплуатации лицевая панель быть выполнена как в сенсорном, так и в кнопочном исполнении.

    Пульт оператора ручного управления предназначен для подвижной траверсы при позиционировании в процессе

    образцу, значения

    модуля управления может

    управления перемещением подготовки испытания.

    Возможны варианты исполнения машин с управлением от персонального компьютера.

    Машины могут быть укомплектованы: программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к модулю управления машины и программное обеспечение), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий.

    Выпускаемые модификации машин отличаются: внешним видом, наибольшим пределом измерений силы, пределами допускаемой относительной погрешности измерений силы, диапазоном измерений перемещений подвижной траверсы, диапазонами измерений продольных и поперечных перемещений (деформаций), габаритными размерами и массой. Цвет внешнего вида машин может определяться требованием заказчика.

    Идентификация машины осуществляется методом визуального осмотра маркировочной таблички прикреплённой на корпусах модуля силозадающего и модуля управления, отображающую информацию о модификации машины и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

    К средствам измерений данного типа относятся машины универсальные испытательные СМАРТЕСТ STU модификаций СМАРТЕСТ STU 005, СМАРТЕСТ STU 110, СМАРТЕСТ STU 115, СМАРТЕСТ STU 510, СМАРТЕСТ STU 1010, СМАРТЕСТ STU 1020, СМАРТЕСТ STU 2020, СМАРТЕСТ STU 3010.

    Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер в буквенно-числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на стенку корпуса машины.

    Нанесение знака поверки на машины не предусмотрено.

    Общий вид машин представлен на рисунках 1-6.

    Место нанесения маркировочной таблички представлено на рисунке 7.

    Общий вид маркировочной таблички представлен на рисунке 8.

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

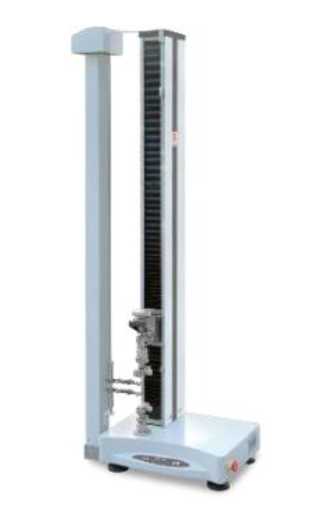

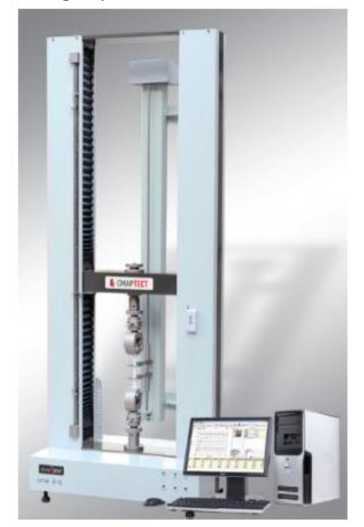

    Рисунок 1 - Общий вид машин модификации Рисунок 2 - Общий вид машин модификаций

    СМАРТЕСТ STU 005           СМАРТЕСТ STU 110, СМАРТЕСТ STU 510

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru
    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

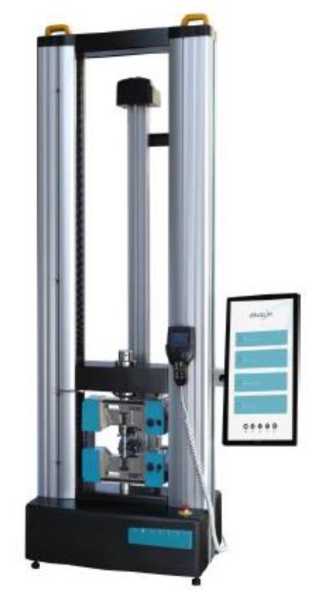

    Рисунок 3 - Общий вид машин модификации

    СМАРТЕСТ STU 115

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

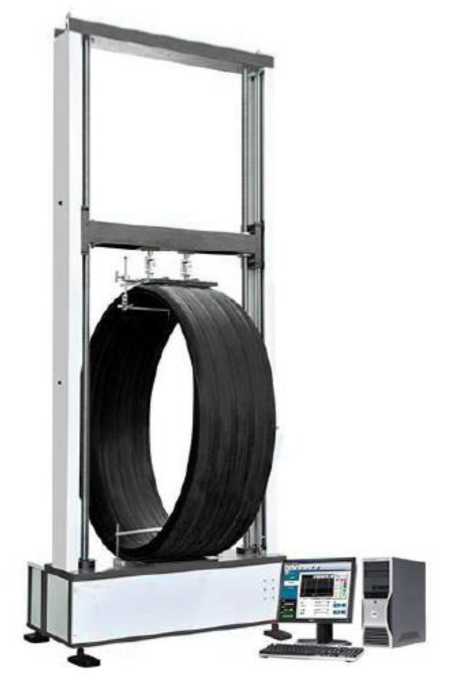

    Рисунок 4 - Общий вид машин модификации

    СМАРТЕСТ STU 1010

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

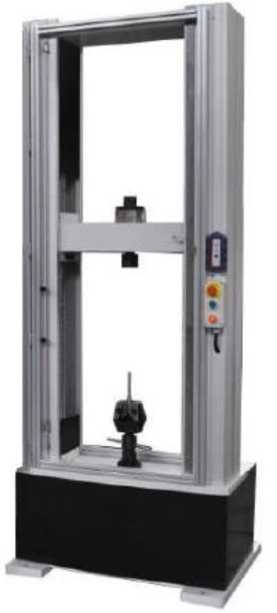

    Рисунок 5 - Общий вид машин модификаций

    СМАРТЕСТ STU 1020, СМАРТЕСТ STU 2020

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

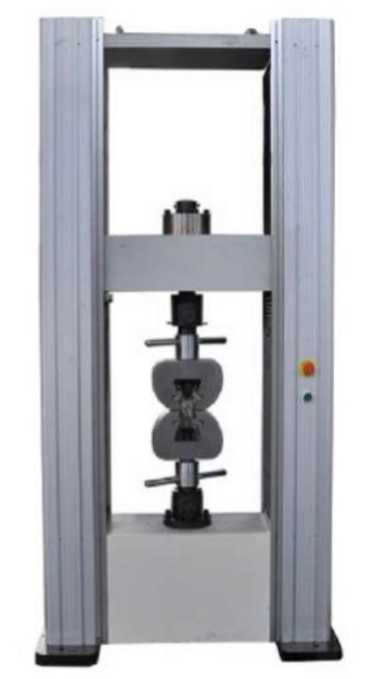

    Рисунок 6

    - Общий вид машин модификации

    СМАРТЕСТ STU 3010

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

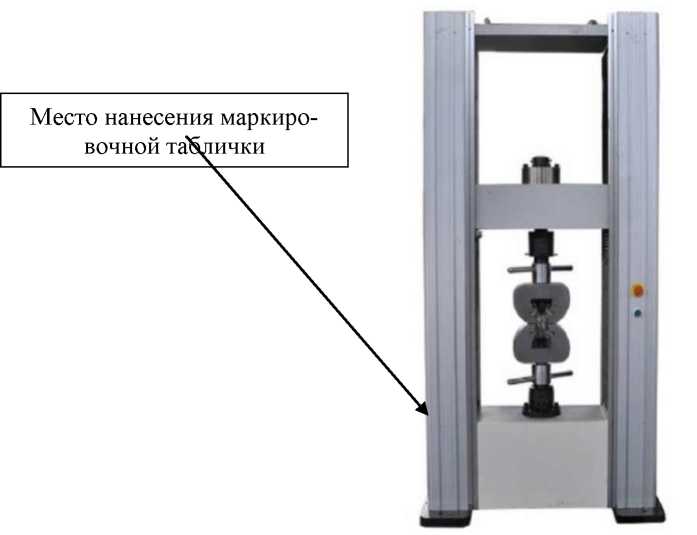

    Рисунок 7 - Место нанесения маркировочной таблички

    Ш СМАРТЕСГ

    С STU XXX

    МАШИНА ИСПЫТАТЕЛЬНАЯ CMAPTECTSTU

    ТУ 26.51.62-003-05314950

    Место указания заводского номера

    Внешний вид. Машины испытательные (СМАРТЕСТ STU), http://oei-analitika.ru

    - Модификация: XXX

    ■ с/н:             XXX

    Дата:         ХХХ20ХХ

    ! ООО «Интвлтест», 109516. г. Москва, Остаповосий пр-д 5. стр.4. оф. 232

    4----------------------------------------------------------------------------------------

    Рисунок 8 - Общий вид маркировочной таблички


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Машина универсальная испытательная 1)

    СМАРТЕСТ

    STU

    1 шт.

    Модуль силозадающий 1)

    -

    1 шт.2)

    Модуль управления

    -

    1 шт.

    Пульт оператора ручного управления с устройством соединительным

    -

    1 шт.

    Датчик перемещений 1)

    -

    шт. 2)

    Датчик продольной деформации 1)

    -

    шт. 2)

    Датчик поперечной деформации 1)

    -

    шт. 2)

    Приспособления для удержания, фиксации или захвата испытываемого образца

    -

    комплект 2)

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    • 1) - Модификация в соответствии с заказом

    • 2) - Количество в соответствии с заказом


    Таблица 2 -

    Модификация

    *Диапазон измерения силы, кН

    Пределы допускаемой относительной погрешности измерений силы, %

    СМАРТЕСТ STU 005

    от 0,0001 до 0,5

    ±1

    СМАРТЕСТ STU 110

    от 0,0001 до 20

    ±0,5

    СМАРТЕСТ STU 115

    от 0,0001 до 10

    ±0,5

    СМАРТЕСТ STU 510

    от 0,0001 до 50

    ±0,5

    СМАРТЕСТ STU 1010

    от 0,002 до 100

    ±0,5

    СМАРТЕСТ STU 1020

    от 0,002 до 100

    ±1

    СМАРТЕСТ STU 2020

    от 0,002 до 200

    ±1

    СМАРТЕСТ STU 3010

    от 0,002 до 300

    ±0,5

    * Минимальные и максимальные возможные значения, в зависимости от типа установленных датчиков силы. Значение диапазона измерения силы указано в индивидуальных паспортах на машины.

    Таблица 3 - Метрологические характеристики

    Модификации

    *Диапазон измерений перемещения подвижной траверсы, мм

    Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм

    Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до значения максимального перемещения, %

    СМАРТЕСТ STU 005

    0 - 900

    ±0,05

    ±1

    СМАРТЕСТ STU 110

    0 - 1500

    ±0,02

    ±0,5

    СМАРТЕСТ STU 115

    0 - 1500

    ±0,02

    ±0,5

    СМАРТЕСТ STU 510

    0 - 2000

    ±0,02

    ±0,5

    СМАРТЕСТ STU 1010

    0 - 1200

    ±0,02

    ±0,5

    СМАРТЕСТ STU 1020

    0 - 4000

    ±0,05

    ±1

    СМАРТЕСТ STU 2020

    0 - 4000

    ±0,05

    ±1

    СМАРТЕСТ STU 3010

    0 - 1500

    ±0,02

    ±0,5

    * Минимально и максимально возможные значения. Значения метрологически значимых диапазонов измерений перемещения подвижной траверсы указаны в индивидуальных паспортах на машины.

    Таблица 4 -

    Наименование характеристики

    Значение

    *Диапазон измерений продольных перемещений (деформаций), мм

    от 0,01 до 1000

    *Диапазон измерений поперечных перемещений (деформаций), мм

    от 0,01 до 25

    Пределы допускаемой абсолютной погрешности измерений продольных и поперечных перемещения (деформации) в диапазоне от 0,01 мм до 0,125 мм включ., мм

    ±0,001

    Пределы допускаемой относительной погрешности измерений продольных и поперечных перемещения (деформации) в диапазоне св. 0,125 мм до наибольшего предела измерений, %

    ±1

    * Минимально и максимально возможные значения в зависимости от типа датчиков деформации. Значения диапазонов измерений перемещений (деформаций) указаны в индивидуальных паспортах на машины.

    Таблица 5 - Основные технические

    Модификации

    Габаритные размеры (ШхГ хВ), мм, не более

    Масса, кг, не более

    СМАРТЕСТ

    STU 005

    550x650x1650

    80

    СМАРТЕСТ

    STU 110

    800x550x2500

    350

    СМАРТЕСТ

    STU 115

    800x550x2500

    350

    СМАРТЕСТ

    STU 510

    125x600x3000

    550

    СМАРТЕСТ

    STU 1010

    1200x850x2400

    850

    СМАРТЕСТ

    STU 1020

    1500x1500x4500

    2500

    СМАРТЕСТ

    STU 2020

    1500x1500x4500

    3500

    СМАРТЕСТ

    STU 3010

    1450x1350x2750

    1200

    Условия эксплуатации:

    Параметры электрического питания:

    Температура окру

    жающей среды, °С

    Относительная влажность, %, не более

    Напряжение переменного тока, В

    частота переменного тока, Гц

    От +15 до

    +35

    80

    220+22-зз

    50±1

    380+38-з8


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
