Номер по Госреестру СИ: 92860-24
92860-24 Прессы испытательные
("ГЕРКУЛЕС-300")
Назначение средства измерений:
Прессы испытательные «ГЕРКУЛЕС-300» (далее - прессы) предназначены для измерений силы и перемещения при проведении механических испытаний образцов сварных стыков железнодорожных рельс на изгиб.
Внешний вид.
Прессы испытательные
Рисунок № 1
Внешний вид.
Прессы испытательные
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 12.08.2029
Номер записи - 194661
ID в реестре СИ - 1418140
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техносвар КС" (ООО "Техносвар КС")
Страна - РОССИЯ
Населенный пункт - Псковская обл., д. Неёлово-1
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1846 от 2024.08.12 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Прессы испытательные ("ГЕРКУЛЕС-300")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техносвар КС" (ООО "Техносвар КС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92860-24 12.08.2029 |
Прессы испытательные, "ГЕРКУЛЕС-300" Общество с ограниченной ответственностью "Техносвар КС" (ООО "Техносвар КС") (РОССИЯ Псковская обл., д. Неёлово-1) |
ОТ МП |
1 год |
|
92860-24 12.08.2029 |
Прессы испытательные, "ГЕРКУЛЕС-300" Общество с ограниченной ответственностью "Техносвар КС" (ООО "Техносвар КС") (РОССИЯ Псковская обл., д. Неёлово-1) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Прессы испытательные ("ГЕРКУЛЕС-300")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Прессы испытательные ("ГЕРКУЛЕС-300")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «Геркулес 300», устанавливаемое на компьютер с сенсорным дисплеем, расположенный в шкафу управления. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Геркулес-300» |
|
Номер версии (идентификационный номер ПО) |
V 1.0 |
|
Цифровой идентификатор ПО |
7DB76175259167758EC67E025BC22A5BF712EE69 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок проведения испытаний» ТМДР.043219.001 РЭ «Пресс испытательный «ГЕРКУЛЕС-300». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г.
№ 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10“® до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТМДР.043219.002 ТУ «Пресс испытательный «ГЕРКУЛЕС-300». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Техносвар КС» (ООО «Техносвар КС») ИНН 6027115850
Юридический адрес: 180502, Псковская обл., м.р-н Псковский, сп. Логозовская волость, д. Неёлово-1, ул. Юбилейная, д. 5Ж
Тел.: +7 8112 72 52 13
E-mail: info@tehnosvar.ru
Изготовитель
Общество с ограниченной ответственностью «Техносвар КС» (ООО «Техносвар КС») ИНН 6027115850Адрес: 180502, Псковская обл., м.р-н Псковский, сп. Логозовская волость, д. Неёлово-1, ул. Юбилейная, д. 5Ж
Тел.: +7 8112 72 52 13
E-mail: info@tehnosvar.ru
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50 E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «Техносвар КС» (ООО «Техносвар КС») ИНН 6027115850Юридический адрес: 180502, Псковская обл., м.р-н Псковский, сп. Логозовская волость, д. Неёлово-1, ул. Юбилейная, д. 5Ж
Тел.: +7 8112 72 52 13
E-mail: info@tehnosvar.ru
Принцип действия прессов основан на преобразовании приводом гидравлической энергии в линейное перемещение штока гидроцилиндра, который создает соответствующую нагрузку на испытуемый образец.
Основными компонентами прессов являются нагружающее устройство с гидроприводом и шкаф управления с электрооборудованием и компьютером с сенсорным дисплеем, с которого ведется управление процессами и регистрация данных. Нагружающее устройство прессов состоит из двух боковин, соединенных сверху плитой с гидроцилиндром. Давление в гидросистеме прессов обеспечивается при помощи насосной станции.
Испытуемый образец (рельс) на роликах закатывается в пресс через боковые отверстия и устанавливается на опорах. Нагрузка, прикладываемая к образцу, измеряется при помощи датчика давления, соединенного с контроллером. Преобразованный в нагрузку сигнал от датчика давления отображается на встроенном сенсорном дисплее. Перемещение штока гидроцилиндра измеряется при помощи шарнирно соединенного с ним штокового датчика линейных перемещений.
Прессы испытательные «ГЕРКУЛЕС-300» выпускаются в одной модификации.
Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер прессов в цифровом формате указывается методом штамповки на маркировочной табличке, расположенной в верхней части лицевой стороны пресса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид прессов испытательных «ГЕРКУЛЕС-300» представлен на рисунке 1.
Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 2.

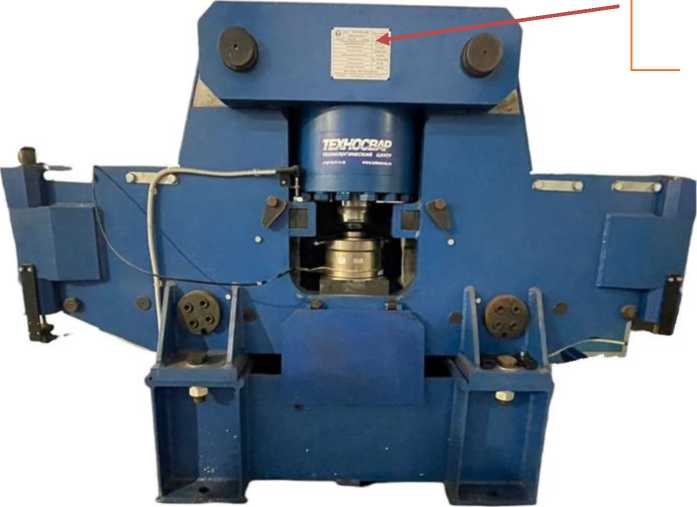

Рисунок 1 - Общий вид прессов испытательных «ГЕРКУЛЕС-300»
Место установки маркировочной таблички
Место нанесения

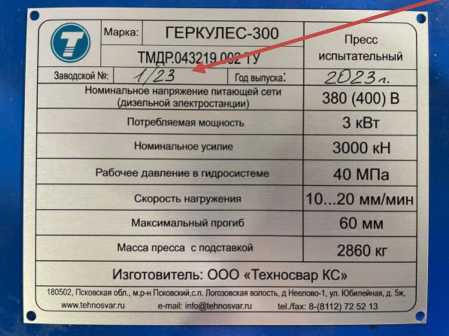

Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера
Место нанесения заводского номера
заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Пресс испытательный |
«ГЕРКУЛЕС-300» |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Насосная станция ENERPAC* |
ENERPAC ZE4440SW |
1 шт. |
|
Паспорт |
ТМДР.043219.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТМДР.043219.001 РЭ |
1 экз. |
|
* может быть заменена на аналогичную с такими же характеристиками | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 300 до 3000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±2 |
|
Диапазон измерений перемещений, мм |
от 0 до 85 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений, мм |
±0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Ширина рабочего пространства, мм, не более |
185 |
|
Высота рабочего пространства, мм, не более |
195 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
2200x560x1500 |
|
Масса, кг, не более |
2860 |
|
Параметры электрического питания: - напряжение переменного тока, В |
38О+38-19 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
