Конструктивно весы состоят из взвешивающего модуля и терминала (п. Т.2.2.7 и п. Т.2.2.5 по ГОСТ OIML R 76-1-2011). Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации, аналогоцифровой преобразователь (далее - АЦП). Весы могут быть выполнены в виде единого корпуса или в виде двух блоков: взвешивающий модуль и выносной терминал (соединенные между собой кабелем).

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в АЦП. Из АЦП оцифрованный сигнал поступает в терминал для последующей обработки и индикации результатов измерений.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• -  цифровое показывающее устройство с отличающимся делением шкалы (п. Т.2.5.4);

• -  показывающее устройство с расширением (п. Т.2.6);

• -  устройство установки по уровню (п. Т.2.7.1);

• -  устройство установки на нуль (п. T.2.7.2):

• -  полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• -  автоматическое устройство установки на нуль (п. Т.2.7.2.3);

• -  устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• -  устройство слежения за нулем (п. Т.2.7.3);

• -  устройство тарирования (п. Т.2.7.4):

• -  устройство уравновешивания тары (п. Т.2.7.4.1);

• -  устройство взвешивания тары (п. Т.2.7.4.2);

• -  устройство предварительного задания значения массы тары (п. Т.2.7.5);

• -  устройство автоматической и полуавтоматической юстировки чувствительности

(п. 4.1.2.5);

• -  подключение к печатающим устройствам (п. 4.4.5);

• -  интерфейсы для связи с периферийными устройствами или другими приборами

(п. 5.3.6);

• -  устройство хранения данных (п. 5.5.3).

Общий вид весов представлен на рисунке 1.

Электропитание весов осуществляется от сети переменного тока через блок питания (адаптер).

На корпусе весов прикрепляется маркировочная табличка, содержащая следующую информацию:

• -  наименование или товарный знак предприятия-изготовителя;

• -  обозначение модификации весов;

• -  заводской номер;

• -  класс точности по ГОСТ OIML R 76-1-2011;

• -  значение максимальной нагрузки (Max);

• -  значение минимальной нагрузки (Min);

• -  значение поверочного интервала (е);

• -  значение действительной цены деления (d);

• -  знак утверждения типа средства измерений;

• -  регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений РФ;

• -  диапазон температур;

• -  параметры электропитания;

• -  дата производства.

Подробное обозначение модификации весов при заказе (97 модификаций - таблица 3):

РВ AB(/CD) E(.F) ,

0

1

2

3

4

5

• - условное обозначение второго диапазона измерений, аналогично А (при наличии);

• - условное обозначение второй цены деления, аналогично В (при наличии);

Е - вид терминала:

Р: с монохромным дисплеем, 14 клавиш;

С: с монохромным дисплеем, 6 клавиш;

Т: с цветным дисплеем, 22 клавиши;

Х5: с цветным сенсорным дисплеем, диагональ 5 дюймов (127 мм);

Х7: с цветным сенсорным дисплеем, диагональ 7 дюймов (177,8 мм);

F - цифра 1: I класс точности по ГОСТ OIML R 76-1-2011 (при наличии).

Примечание - Группы символов (/CD) или (.F) могут отсутствовать (для однодиапазонных весов или весов II класса точности по ГОСТ OIML R 76-1-2011 соответственно).

Заводской номер и знак утверждения типа наносятся на маркировочную табличку типографским способом. Формат заводского номера: 6 арабских цифр. Маркировочная табличка наносится на весы наклеиванием, приведена на рисунке 2.

Знак поверки в виде наклейки наносится на боковую поверхность взвешивающего модуля.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками (далее - пломбами).

Пломбы наносятся сверху одного из винтов стяжки корпуса и на технологические отверстия (при наличии), предназначенные для доступа к элементам настройки весов, а также сверху маркировочной таблички. В случае вскрытия корпуса пломба деформируется путем разделения контрольного рисунка, на месте удаления остается несмываемый след. Места нанесения пломб и знака поверки приведены на рисунке 3.

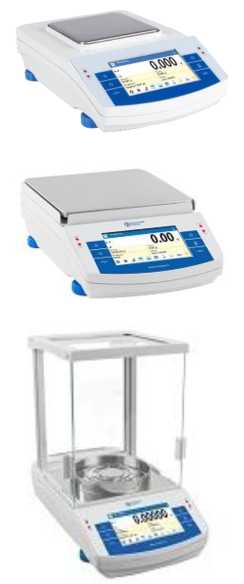

Рисунок 1 - Общий вид

Рисунок 2 - Маркировочная табличка с местами нанесения заводского номера и знака утверждения типа

а)

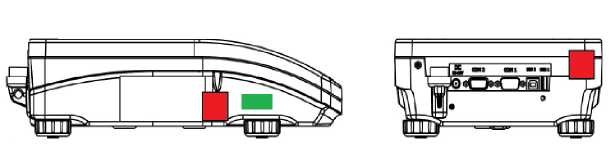

Рисунок 3 - Вариант: а). Места нанесения пломб и знака поверки (цвета условные: красный - пломба, зеленый - знак поверки)

б)

в)

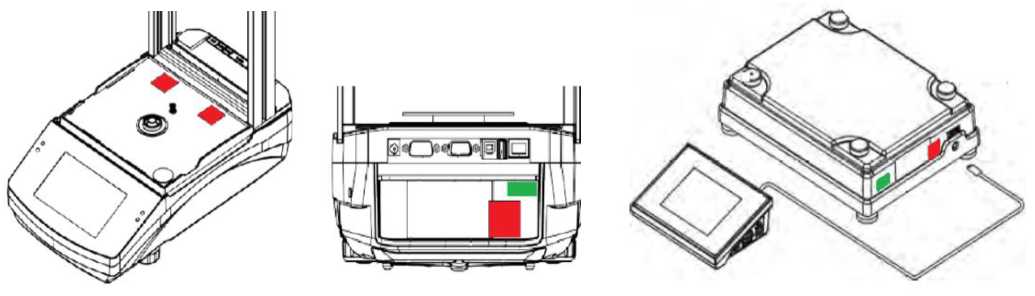

Рисунок 3 - Варианты: б), в). Места нанесения пломб и знака поверки (цвета условные: красный - пломба, зеленый - знак поверки)

Таблица 5 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3

Таблица 4 - Технические характеристики
