Номер по Госреестру СИ: 92878-24
92878-24 Уровнемеры магнитные
(MB)
Назначение средства измерений:
Уровнемеры магнитные MB (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Внешний вид.
Уровнемеры магнитные
Рисунок № 1
Общие сведения
Дата публикации - 22.07.2025
Срок свидетельства - 13.08.2029
Номер записи - 194679
ID в реестре СИ - 1418158
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chongqing Silian Measurement and Control Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1861 от 2024.08.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1476 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Уровнемеры магнитные (MB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chongqing Silian Measurement and Control Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92878-24 13.08.2029 |
Уровнемеры магнитные, MB Chongqing Silian Measurement and Control Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
|
92878-24 13.08.2029 |
Уровнемеры магнитные, MB Chongqing Silian Measurement and Control Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Уровнемеры магнитные (MB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Уровнемеры магнитные (MB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Применяемые в уровнемерах измерительные преобразователи содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:
-
- обработку и передачу измерительной информации от чувствительного элемента к измерительному преобразователю;
-
- отображение результатов измерений на показывающем устройстве;
-
- измерение уровня, границы раздела сред;
-
- формирование выходного аналогового и цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран преобразователей (при его наличии) и на экране подключенного к преобразователям компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CBY |
CBS |
|
Номер версии (идентификационный номер) ПО |
не ниже V 1.X* |
не ниже V 1.X* |
|
*символ X изменяется от 0 до 9 и отвечает за метрологически незначимую часть. | ||
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационные таблички, закрепленные на измерительном преобразователе и на байпасной трубе, методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизмерений»
руководства
приведены в разделе 5.2.5 «Сведения о методиках (методах) по эксплуатации.
требования
к средству
Нормативные и технические документы
Нормативные и технические документы, устанавливающие измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement and Control Technology Co., Ltd, Китай.
ПравообладательChongqing Silian Measurement and Control Technology Co., Ltd, Китай
Адрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China.
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Изготовитель
Chongqing Silian Measurement and Control Technology Co., Ltd, КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China.
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: http://www.vniims.ru
Правообладатель
Chongqing Silian Measurement and Control Technology Co., Ltd, КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China.
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Принцип действия уровнемеров основан на измерении уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение уровня жидкости осуществляется при помощи измерительного преобразователя с резистивным магнитоуправляемым или магнитострикционным чувствительным элементом.
Чувствительный элемент установлен параллельно байпасной трубе, внутри которой находится поплавок с магнитом. Изменение уровня жидкости в резервуаре приводит к изменению уровня жидкости в сообщающейся байпасной трубе, в которой поплавок с магнитом плавает на поверхности жидкости. Магнит поплавка воздействует на чувствительный элемент измерительного преобразователя, передавая информацию о текущем положении поплавка. Измерительный преобразователь преобразует данную информацию в значение уровня жидкости. При наличии показывающего устройства измерительный преобразователь выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется измерительным преобразователем через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал HART.
Дополнительно на байпасной трубе уровнемера может устанавливаться магнитный роликовый индикатор, который состоит из металлического профиля с трубкой, внутри которой расположены магнитные ролики (флажки) и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на ролики, заставляя их повернуться вокруг своей оси. Отслеживание уровня осуществляется визуально, по оцифрованной шкале, закрепленной на индикаторе.
Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями MB-HB.
Уровнемеры состоят из:
-
- выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри байпасной трубы установлен поплавок с магнитом;
-
- одного измерительного преобразователя с чувствительным элементом.
Дополнительно уровнемеры могут оснащаться:
-
- местным индикатором с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;
-
- одного или нескольких конечных магнитных выключателей MB-HB, для сигнализации предельных и промежуточных положений магнитного поплавка.
Уровнемеры выпускаются в модификациях:
CBY - имеют в своем составе измерительный преобразователь с герконовым чувствительным элементом;
CBS - имеют в своем составе измерительный преобразователь с магнитострикционный чувствительным элементом.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационные таблички, закрепленные на измерительном преобразователе и на байпасной трубе способом лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.

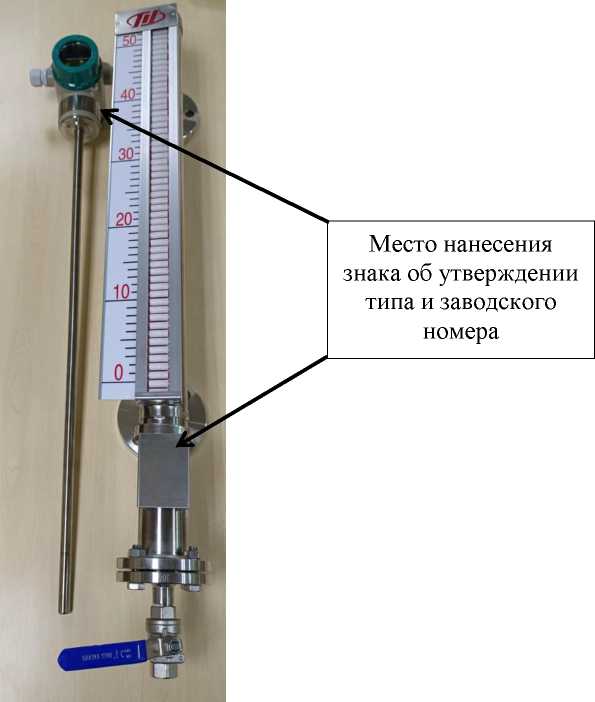

Рисунок 1 - Общий вид уровнемеров магнитных MB и место нанесения знака утверждения типа и заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер магнитный |
MB (мод. CBS или CBY) |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, мм:
|
от 0 до 15000 от 0 до 15000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм
|
±5 ±10** ±3,5 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
< А |
|
* - размер волновода от 200 мм до 15000 мм. ** - в зависимости от шага герконовой цепи 5, 10 мм. | |
Таблица 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±2,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12% |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -50 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -50 до +150 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** |
32 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Потребляемая мощность, В^А, не более |
0,7 |
|
Выходные сигналы - цифровой |
HART |
|
- аналоговый |
4-20 мА |
|
Масса уровнемера, кг, не более |
320 |
|
Степень защиты от проникновения пыли, посторонних тел и воды |
IP66, IP67 |
|
Средняя наработка на отказ, лет, не менее |
10 |
|
Маркировка взрывозащиты *** |
1Ex db IIC T6 Gb, 0Ex ia IIC T6 Ga |
|
* ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С. | |
|
При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении | |
|
температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
|
** - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
|
*** - для взрывозащищенного варианта исполнения | |
