Номер по Госреестру СИ: 92884-24
92884-24 Колонки газораздаточные
(Cenroad)
Назначение средства измерений:
Колонки газораздаточные Cenroad (далее - Колонки) предназначены для измерений массы компримированного природного газа (КПГ) при выдаче его в топливные баллоны транспортных средств (ТС), передвижных автомобильных газовых заправщиков (ПАГЗ) и иных газовых баллонов и баллонных связок.
Внешний вид.
Колонки газораздаточные
Рисунок № 1

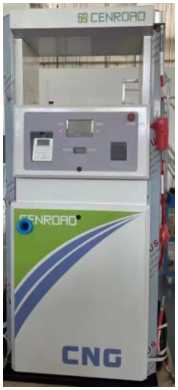

Внешний вид.
Колонки газораздаточные
Рисунок № 2

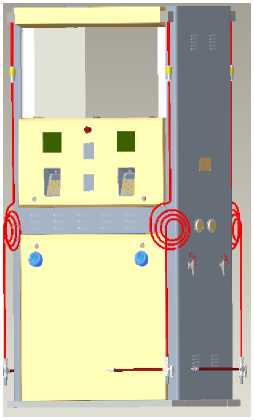

Внешний вид.
Колонки газораздаточные
Рисунок № 3
Внешний вид.
Колонки газораздаточные
Рисунок № 4
Внешний вид.
Колонки газораздаточные
Рисунок № 5
Внешний вид.
Колонки газораздаточные
Рисунок № 6
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194685
ID в реестре СИ - 1418164
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Henan Cenroad Energy science and Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Колонки газораздаточные (Cenroad)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Henan Cenroad Energy science and Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92884-24 14.08.2029 |
Колонки газораздаточные , Cenroad Henan Cenroad Energy science and Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92884-24 14.08.2029 |
Колонки газораздаточные , Cenroad Henan Cenroad Energy science and Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Колонки газораздаточные (Cenroad)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Колонки газораздаточные (Cenroad)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом массы отпускаемого КПГ, вывод информации на дисплей и интерфейсы связи, управление режимами работы установок.
Конструкция установок исключает возможность несанкционированного доступа к ПО методами механического опломбированию. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CENROAD CNG DISPENSER PROGRAM |
|
Номер версии (идентификационный номер) ПО |
POS : CNG01-VXXX.YY1) |
|
1)ХХХ- принимает значения от 129 и выше; YY принимает значение от 00 и выше | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия Henan Cenroad Energy science and Technology Co., Ltd. Колонки газораздаточные Cenroad.
ПравообладательHenan Cenroad Energy science and Technology Co., Ltd., КНР
Юридический адрес: No.4-1, Xuesong Road, High-tech Zone. Zhengzhou City, China Тел: 0086-0371-565-31567
E-mail: wangxy@censtar.com; zhangyx@censtar.com
Изготовитель
Henan Cenroad Energy science and Technology Co., Ltd., КНРАдрес: No.4-1, Xuesong Road, High-tech Zone. Zhengzhou City, China
Тел: 0086-0371-565-31567
E-mail: wangxy@censtar.com; zhangyx@censtar.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Henan Cenroad Energy science and Technology Co., Ltd., КНРЮридический адрес: No.4-1, Xuesong Road, High-tech Zone. Zhengzhou City, China Тел: 0086-0371-565-31567
E-mail: wangxy@censtar.com; zhangyx@censtar.com
Принцип действия установок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной колонки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления КПГ поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки транспортного средства, открывается электромагнитный/пневматический клапан, КПГ поступает в массовый счетчик-расходомер (далее - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в баллон ТС. Окончание заправки происходит автоматически - по достижению заданного давления заправленного газа в баллоне ТС. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство.
Задание дозы и включение установок производится непосредственно с колонки (местное управление с клавиатуры блока управления) или оператором с удаленного компьютера.
Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них КПГ.
Конструктивно колонки выполнены в едином корпусе, который представляет из себя каркас, закрытый панелями. Панели при необходимости снимаются, обеспечивая доступ к составляющим Колонки. В корпусе смонтированы все устройства и узлы, необходимые для учета газа (трубопроводы, арматура, средства измерения, управления и индикации).
Основными элементами установок являются:
-
- корпус;
-
- счетчик-расходомер массовый D8CB15 или D8CB25;
-
- электронно-вычислительное устройство CSJQKZ;
-
- датчик давления DG2113-A-35-I;
-
- запорно-регулирующая арматура (электромагнитные или пневматические клапаны, краны, регуляторы);
-
- раздаточный рукав с заправочным и предохранительным устройством.
Колонка может иметь один, два или четыре раздаточных рукава с возможностью одновременной заправки по всем рукавам.
где:
|
1 |
Наименование типа |
CS - Cenroad. |
|
2 |
Номинальный расход, кг/мин |
JQ - 28; JQZ- 63 ; XQZ- 56. |
|
3 |
Режим управления |
D - Закрытие клапана осуществляется в ручном режиме F - Закрытие клапана осуществляется в автоматическом режиме |
|
4 |
Количество впускных трубопроводов |
|
|
5 |
Количество заправочных рукавов |
1- 1 рукав S-2 рукава 4-4 рукава |
Колонки
|
1 |
2 |
3 |
4 |
5 |
в следующих исполнениях:
Общий вид установок приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к элементам, влияющим на метрологические характеристики, предусмотрено пломбирование. Места пломбирования в показаны на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку установок ударными клеймами в соответствии с рисунком 3, что обеспечивает идентификацию каждого образца, а также сохранность номера во время всего срока эксплуатации.
а) с одним раздаточным рукавом
б) с двумя раздаточными в) с четырьмя раздаточными рукавами рукавами

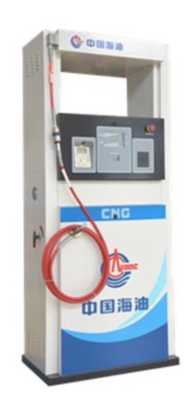

Рисунок 1 - Общий вид колонок
Место пломбировки

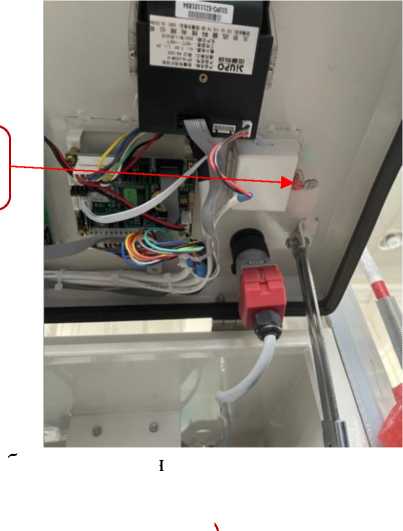

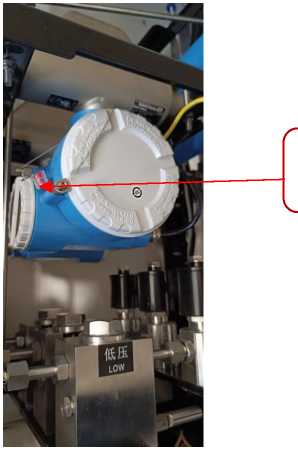

Рисунок 2 - Места нанесения пломб изготовителя

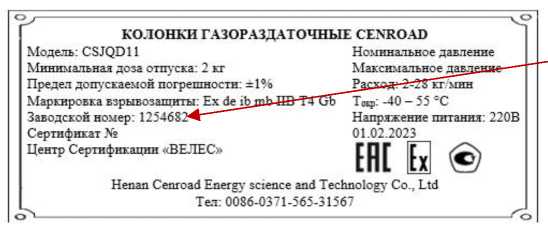

Рисунок 3 - Место нанесения заводского номера
Г
Место нанесения
заводского
/-------------------------\
Место нанесения
заводского
\____________________/
ч.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Колонка газораздаточная |
Cenroad* |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* *- в зависимости от заказа |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Минимальная масса дозы отпуска КПГ, кг |
2 |
|
Пределы допускаемой относительной погрешности при измерении массы КПГ, % |
±1 |
Таблица 3 -Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон номинального массового расхода, кг/мин |
от 2 до 63 |
|
Дискретность указателей разового и суммарного учета |
0,01 |
|
Дискретность указателя суммарного учета |
0,01 |
|
Верхний предел показаний указателя разового и суммарного учета: - выданного КПГ, кг. |
99999,99 |
|
- цены за 1 кг КПГ, руб. |
9999,99 |
|
- стоимость выданной дозы, руб./кг. |
99999,99 |
|
Рабочие условия измерений: - относительная влажность окружающего воздуха, % |
от 30 до 90 |
|
- температура окружающего воздуха, оС |
от - 40до +55 |
|
Напряжение питания переменного тока, В |
99п + 10% 220-15% |
|
Потребляемая мощность, не более, Вт |
95 |
|
Габаритные размеры ДхШ^В, мм, не более |
1250х660х2380 |
|
Масса, кг, не более |
330 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
15 |
|
Маркировка взрывозащиты |
Ex de ib mb IIB T4 Gb |
