Номер по Госреестру СИ: 92889-24
92889-24 Масс-спектрометры с индуктивно-связанной плазмой
(Angelia ICP-MS SQ 9000)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой Angelia ICP-MS SQ 9000 (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов в растворах и аэрозолях.

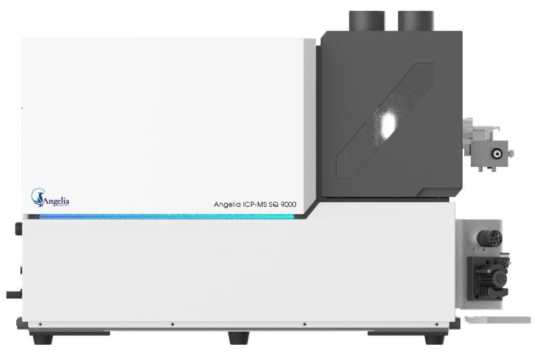

Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194691
ID в реестре СИ - 1418170
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва; производственная площадка Hansel (Beijing) Instrument Со., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Масс-спектрометры с индуктивно-связанной плазмой (Angelia ICP-MS SQ 9000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва; производственная площадка Hansel (Beijing) Instrument Со., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92889-24 14.08.2029 |
Масс-спектрометры с индуктивно-связанной плазмой , Angelia ICP-MS SQ 9000 Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва; производственная площадка Hansel (Beijing) Instrument Со., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92889-24 14.08.2029 |
Масс-спектрометры с индуктивно-связанной плазмой , Angelia ICP-MS SQ 9000 Общество с ограниченной ответственностью "Ангелия Сайентифик" (ООО "Ангелия Сайентифик"), г. Москва; производственная площадка Hansel (Beijing) Instrument Со., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Масс-спектрометры с индуктивно-связанной плазмой (Angelia ICP-MS SQ 9000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Масс-спектрометры с индуктивно-связанной плазмой (Angelia ICP-MS SQ 9000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Масс-спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО масс-спектрометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MARCUSpro |
|
Номер версии ПО (идентификационный номер ПО) |
V.3.X.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики масс-спектрометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масс-спектрометры с индуктивно-связанной плазмой Angelia ICP-MS SQ 9000. Руководство по эксплуатации» (Глава «Инструкция по работе с системой»).
Применение масс-спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 26.51.41-001-28716846-2023 «Масс-спектрометр с индуктивно-связанной плазмой. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Ангелия Сайентифик» (ООО «Ангелия Сайентифик»)
ИНН 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. 3, помещ. XI, ком. 5
Изготовитель
Общество с ограниченной ответственностью «Ангелия Сайентифик» (ООО «Ангелия Сайентифик»)ИНН 7725493638
Юридический адрес: 115142, г. Москва, ул. Коломенская, д. 21, к. 3, помещ. XI, ком. 5
Производственная площадка:
Hansel (Beijing) Instrument Со., Ltd., Китай
Адрес: 03-004, 1-3rd floor, Building 7, 7 Nan-yi Street, Huai-rou District, Beijing, China 101400
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Конструктивно масс-спектрометры представляют собой настольный прибор, включающий в себя систему ввода пробы (состоит из перистальтического насоса и распылительной камеры), источник ионов (блок плазменной горелки), интерфейс с системой конусов, ячейку для устранения молекулярных наложений, систему ионной оптики, вакуумную систему, квадрупольный масс-фильтр, детектор ионов, управляющую электронику.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. Ячейка для устранения наложений, расположенная перед масс-фильтром, пропускает ионы в стандартном режиме, либо устраняет наложения в следующих режимах работы:
-
- отделяет молекулярные ионы от атомных ионов за счет взаимодействия с атомами гелия;
-
- отделяет многозарядные ионы за счет взаимодействия с водородом;
-
- отделяет часть ионов в режиме дискриминации по кинетическим энергиям.
Система ионной оптики, ячейка для устранения молекулярных наложений, масс-фильтр и детектор ионов находятся в вакуумированной камере, вакуум в которой создается при помощи турбомолекулярного насоса. Для создания предварительного вакуума масс-спектрометры комплектуются внешним форвакуумным насосом. Для охлаждения систем масс-спектрометра используется внешняя система жидкостного охлаждения (рециркулятор). Управление работой масс-спектрометров происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Корпус масс-спектрометров изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр масс-спектрометров имеет серийный номер, нанесенный типографским способом на информационную табличку (шильдик) в виде наклейки (пластины) на задней или боковой стороне масс-спектрометров. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.
нанесения серийного номера на средство
Общий вид масс-спектрометров и место измерений представлено на рисунке 1.
Серийный номер
Промгчво.пите пн
Напряжение
Дета проиаводстаа
Страна промвдождания
Место нанесения серийного номера
BJ231121XA001
Anjelia Scientific LLC
220122 В
Ноябрь 2023
Китай
Рисунок 1 - Общий вид масс-спектрометров с индуктивно-связанной плазмой
Angelia ICP-MS SQ 9000 и место нанесения серийного номера
Пломбирование масс-спектрометров не предусмотрено. Конструкция масс-спектрометров обеспечивает ограничение доступа к частям масс-спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Масс-спектрометр с индуктивно-связанной плазмой |
Angelia ICP-MS SQ 9000 |
1 шт. |
|
Форвакуумный насос |
- |
1 шт. |
|
Система жидкостного охлаждения |
- |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Программное обеспечение |
MARCUSpro |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон анализируемых масс, а.е.м. |
от 2 до 290 включ. |
|
Чувствительность*, (имп/с)/(мг/дм3), не менее: - Li (7Li) |
2,0 • 107 |
|
- Co (59Co) |
4,5 • 107 |
|
- Cd (114Cd) |
2,0 • 107 |
|
- Bi (209Bi) |
1,2 • 108 |
|
Предел обнаружения*, нг/дм3, не более: - Li (7Li) |
3,0 |
|
- Co (59Co) |
4,0 |
|
- Cd (114Cd) |
4,0 |
|
- Bi (209Bi) |
15,0 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
2 |
|
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более |
5 |
|
* В стандартном режиме |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Разрешающая способность на полувысоте пика, а.е.м., не более |
0,8 |
|
Уровень фонового сигнала на массе 4,5 а.е.м., имп/с, не более |
1,0 |
|
Предел допускаемого относительного изменения выходного сигнала за 4 часа непрерывной работы (долговременная стабильность выходного сигнала), % |
3,0 |
|
Относительная интенсивность сигнала оксидных ионов (138Ва16О+/138Ва+), %, не более |
0,5 |
|
Относительная интенсивность сигнала двухзарядных ионов (138Ba++/138Ba+), %, не более |
4,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, мм, не более: - высота |
683 |
|
- ширина |
1040 |
|
- длина |
678 |
|
Масса, кг, не более |
162 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +16 до +28 |
|
- относительная влажность, % |
от 30 до 80 |
