Номер по Госреестру СИ: 92896-24
92896-24 Комплекты поверочные
(LCS241)
Назначение средства измерений:
Комплекты поверочные LCS241 (далее - LCS241) предназначены для измерений и передачи эквивалентной длины (высоты облаков) при поверке и калибровке средств измерений высоты нижней границы облачности (облакомеры).

Внешний вид.
Комплекты поверочные
Рисунок № 1

Внешний вид.
Комплекты поверочные
Рисунок № 2

Внешний вид.
Комплекты поверочные
Рисунок № 3

Внешний вид.
Комплекты поверочные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист Формуляра ЯКИН.411713.725 ФО и Руководства по эксплуатации ЯКИН.411713.725 РЭ типографским методом и на шильд методом лазерной гравировки, закрепленного на внутренней стороне транспортировочного кейса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ЯКИН.411713.725 РЭ «Комплекты поверочные LCS241. Руководство по эксплуатации», раздел 1 «Описание и работа изделия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЯКИН.411713.725.ТУ «Комплект поверочный LCS241. Технические условия».
ПравообладательАкционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)
ИНН 7727004113
Юридический адрес: 105066, г. Москва, ул. Доброслободская, д. 5, к. 1 Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Изготовитель
Акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)ИНН 7727004113 Юридический адрес: 105066, г. Москва, ул. Доброслободская, д. 5, к. 1
Адрес места осуществления деятельности: 129075, г. Москва, Мурманский пр-д, д. 14, к. 1
Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)ИНН 7727004113
Юридический адрес: 105066, г. Москва, ул. Доброслободская, д. 5, к. 1 Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
Телефон (факс): (495) 967 66 50, (495) 967 66 50
Конструктивно LCS241 состоят из генератора импульсов серии АКИП-3300, модификация АКИП-3302, блока приемо-передающего, блока оптоволоконного и кабеля дуплексного оптоволоконного.
Блок приемо-передающий состоит из двух коллиматоров, оптической плиты и блока индикации.
Оптоволоконный блок размещается в кейсе и состоит из первичной, пространственной и цикличной линий задержек. На боковой стороне, под крышкой, находятся соединительные розетки для подключения к приемо-передающему блоку через дуплексный оптоволоконный кабель.
Принцип действия LCS241 заключается в следующем: LCS241 размещается между излучателем и приемником облакомера, оптический импульс от облакомера улавливается приемо-передающим блоком откуда поступает в оптоволоконный блок; в оптоволоконном блоке происходит задержка оптического импульса на фиксированные интервалы времени, соответствующие имитируемой высоте нижней границы облачности. При использовании генератора импульсов серии АКИП-3300, модификация АКИП-3302 задаются интервалы временных задержек, имитирующих высоту нижней границы облачности.
Заводской номер, в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится маркером на шильд, закрепленный на внутренней стороне транспортировочного кейса. Места нанесения заводского номера и знака утверждения типа СИ приведены на рисунке 2.
Нанесение знака поверки на LCS241 не предусмотрено.
Общий вид LCS241 представлен на рисунке 1.
Пломбировка LCS241 не предусмотрена.
б)
а)


а) блок приемо-передающий; б) блок оптоволоконный

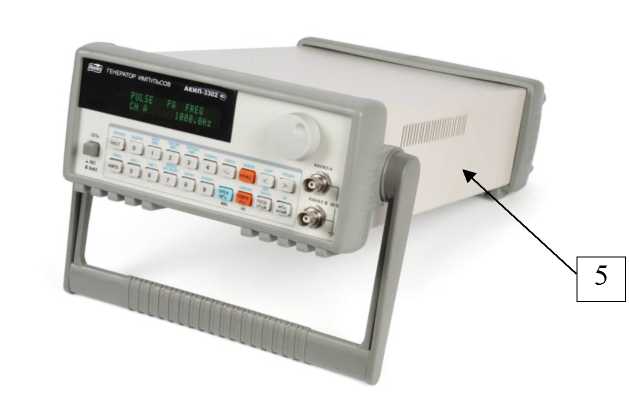

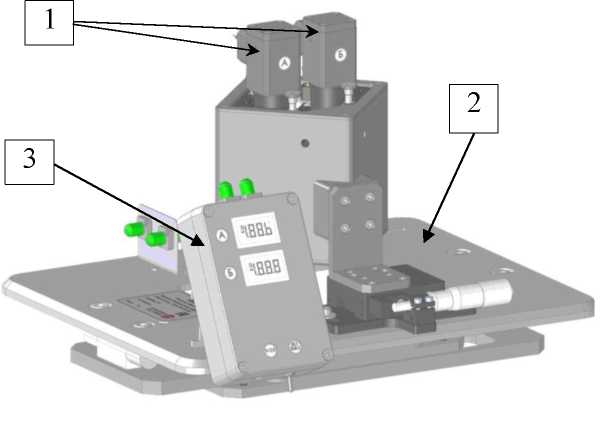

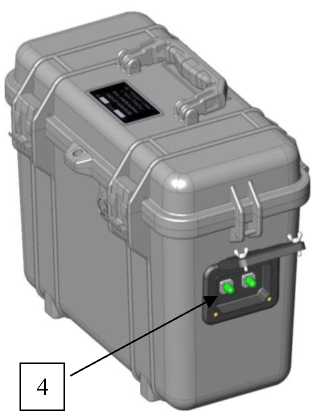

1 - коллиматор; 2 - оптическая плита; 3 - блок индикации; 4 - соединительные розетки; 5 - генератор импульсов Рисунок 1 - Общий вид LCS241

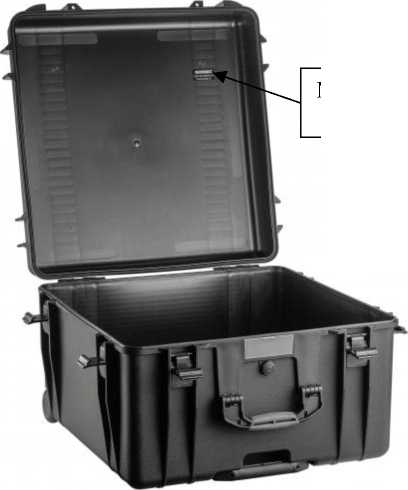

Рисунок 2 - Транспортировочный кейс с указанием места нанесения заводского номера и знака утверждения типа СИ на шильде
Место нанесения заводского номера и знака утверждения типа СИ
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение эквивалентной длины (высоты облаков)1), м:
|
10 20 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000 |
|
Допускаемые отклонения эквивалентной длины (высоты облаков) от номинального значения, м:
|
±0,5 ±0,01^H2) |
|
Диапазон установки частоты, Гц |
от 1^10’4 до 5^107 |
|
Диапазон установки периода, с |
от 2^10’8 до 104 |
|
Пределы допускаемой относительной погрешности установки частоты, % |
±5^10-5 |
|
Пределы допускаемой абсолютной погрешности установки периода, с |
±(5^10-5 •Т + 15^10-12) 3) |
|
Диапазон установки длительности и задержки импульсов, с |
от 5^10’9 до 104 |
|
Пределы допускаемой абсолютной погрешности установки длительности импульсов, с
|
±(5^10-5 •t + 5^10-9) 4) ±(5^10-5 •t + 1^10-5) |
|
Лист № 4 Всего листов 6 | |
|
Продолжение таблицы 1 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности установки задержки импульсов, с
|
±(5^10-5 •d + 5^10-9) 5) ±(5^10-5 •d + 1^10-5) |
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон длин волн формирования задержки |
от 850 до 950 |
|
оптического сигнала, нм | |
|
Габаритные размеры блока приемо-передающего, мм, не более | |
|
- длина |
340 |
|
- ширина |
350 |
|
- высота |
270 |
|
Масса блока приемо-передающего, кг, не более |
8 |
|
Габаритные размеры блока оптоволоконного, мм, не более | |
|
- длина |
420 |
|
- ширина |
230 |
|
- высота |
340 |
|
Масса блока оптоволоконного, кг, не более |
8 |
|
Габаритные размеры генератора импульсов серии АКИП, модификация АКИП-3302, мм, не более | |
|
- длина |
254 |
|
- ширина |
103 |
|
- высота |
384 |
|
Масса генератора импульсов серии АКИП, модификации АКИП-3302, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 20 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
