Номер по Госреестру СИ: 92901-24
92901-24 Преобразователи силы импульсного тока измерительные индукционные
(ПСИТИ-200/1423)
Назначение средства измерений:
Преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423 (далее - преобразователи) предназначены для бесконтактных измерений амплитудно-временных параметров импульсов силы тока (в том числе молниевых разрядов) с микросекундной длительностью фронта.

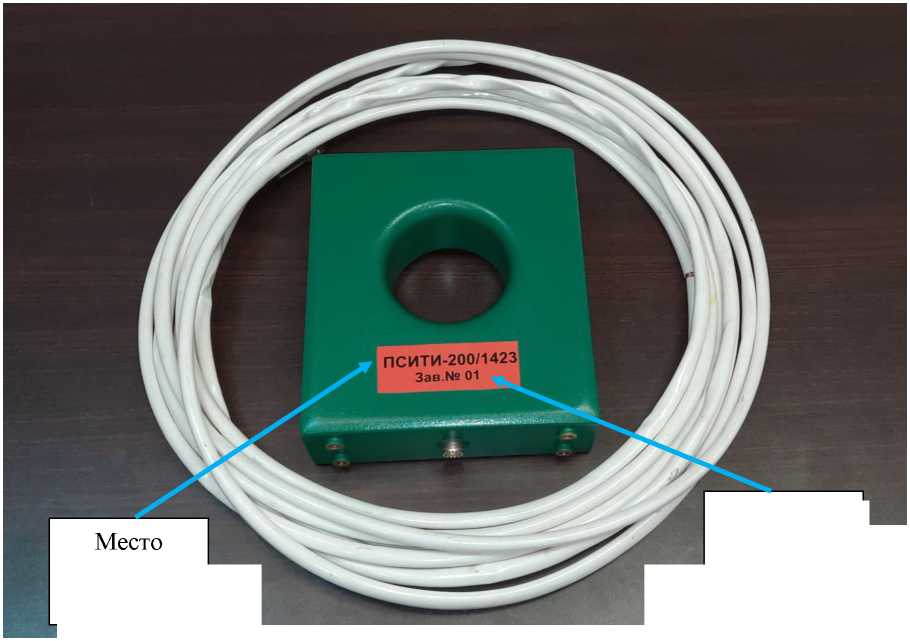

Внешний вид.
Преобразователи силы импульсного тока измерительные индукционные
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194703
ID в реестре СИ - 1418182
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи силы импульсного тока измерительные индукционные (ПСИТИ-200/1423)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92900-24 |
Преобразователь силы импульсного тока измерительный индукционный, ПСИТИ-200/4418 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92901-24 |
Преобразователи силы импульсного тока измерительные индукционные, ПСИТИ-200/1423 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92902-24 |
Преобразователи импульсного электрического напряжения измерительные, ПИЭНИ-1, 0/А10 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92900-24 |
Преобразователь силы импульсного тока измерительный индукционный, ПСИТИ-200/4418 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92901-24 |
Преобразователи силы импульсного тока измерительные индукционные, ПСИТИ-200/1423 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92902-24 |
Преобразователи импульсного электрического напряжения измерительные, ПИЭНИ-1,0/А10 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
95152-25 11.04.2030 |
Комплекты оборудования когерентной оптической временной рефлектометрии, Обозначение отсутствует Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Преобразователи силы импульсного тока измерительные индукционные (ПСИТИ-200/1423)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Преобразователи силы импульсного тока измерительные индукционные (ПСИТИ-200/1423)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации СНАБ.411181.005 РЭ «Преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423. Раздел 2. Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».
ПравообладательФедеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)
ИНН 7813045547
Юридический адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А
Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Изготовитель
Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)ИНН 7813045547
Адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33
Факс 8 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)ИНН 7813045547
Юридический адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А
Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Принцип действия преобразователей основан на преобразовании формы импульсов силы тока с помощью бесконтактного трансформатора тока, первичную обмотку которого образует окружаемый токосъемником провод, а вторичная обмотка является измерительной обмоткой, в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографического регистратора.
Преобразователь состоит из токосъемника Pearson current monitor model 1423 и измерительного кабеля ИК.
Токосъемник Pearson current monitor model 1423 предназначен для первичного преобразования импульса силы тока в пропорциональный импульс напряжения без изменения временных характеристик. Токосъемник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. Корпус токосъемника имеет неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений. Выходное напряжение в измерительной обмотке токосъемника прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом преобразования.
Измерительный кабель ИК предназначен для передачи, сформированных на выходе токосъемника импульсов электрического напряжения, для дальнейшей обработки на вход осциллографического регистратора. ИК представляет собой отрезок 50-омного коаксиального кабеля на концах которого смонтированы подсоединительные разъемы.
При работе в центральное отверстие токосъемника пропускается токопровод. При протекании по токопроводу исследуемых импульсов силы тока в измерительной обмотке токосъемника, за счет разности потенциалов на его концах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям силы тока, а временные параметры соответствуют аналогичным параметрам воздействующего импульса. Зарегистрированный импульс напряжения с помощью подключенного измерительного кабеля передается на вход осциллографического регистратора для дальнейшей обработки.
Общий вид преобразователей с обозначением места нанесения маркировки представлен на рисунке 1.
Заводской номер преобразователей в виде цифрового обозначения (арабские цифры), нанесен методом цифровой печати на ламинированную табличку, закреплённую на лицевой поверхности корпуса токосъемника.
К преобразователям данного типа относятся преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423 с заводскими номерами 01 и 02.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
нанесения маркировки
Место нанесения заводского номера
Рисунок 1 - Преобразователь силы импульсного тока измерительный индукционный ПСИТИ-200/1423
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь силы импульсного тока |
ПСИТИ-200/1423 |
1 шт. |
|
измерительный индукционный в составе: Токосъемник |
Pearson current |
1 шт. |
|
Измерительный кабель |
monitor model 1423 ИК |
1 шт. |
|
Руководство по эксплуатации |
СНАБ.411181.005 РЭ |
1 экз. |
|
Формуляр |
СНАБ.411181.005 ФО |
1 экз. |
|
Упаковка |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых значений амплитуды импульсов силы тока, А |
от 1,0^102 до 2,0^105 |
|
Коэффициент преобразования (нагрузка 50 Ом), В/А |
от 4,5^10-4 до 5,5^10-4 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
± 10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, мкс, не более |
0,5 |
|
Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % |
± 15 |
|
Наименование характеристики |
Значение |
|
Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, мс, не менее |
250 |
|
Пределы допускаемой относительной погрешности измерений постоянной времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, % |
± 15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходное сопротивление, Ом |
от 49 до 51 |
|
Тип выходного соединителя |
UHF |
|
Габаритные размеры: | |
|
- токосъемник Pearson current monitor model 1423, мм, не более: | |
|
длина |
233 |
|
ширина |
110 |
|
высота |
205 |
|
диаметр измерительного отверстия |
90 |
|
- измерительный кабель ИК, м, не менее: | |
|
длина |
15 |
|
Масса, кг, не более: | |
|
- токосъемник Pearson current monitor model 1423 |
8,2 |
|
- измерительный кабель ИК |
6,0 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 95 до 105 |
