Номер по Госреестру СИ: 92903-24
92903-24 Преобразователи измерительные многофункциональные
(СК)
Назначение средства измерений:
Преобразователи измерительные многофункциональные СК (далее - преобразователи) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей в виде аналоговых сигналов силы постоянного тока, напряжения постоянного тока, сигналов от термопреобразователей сопротивления (далее - ТС) и термопар, и цифроаналоговых преобразований цифрового кода в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Внешний вид.
Преобразователи измерительные многофункциональные
Рисунок № 1
Внешний вид.
Преобразователи измерительные многофункциональные
Рисунок № 2
Внешний вид.
Преобразователи измерительные многофункциональные
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 15.08.2029
Номер записи - 194705
ID в реестре СИ - 1418184
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AO-1000-0401, AI-4000-1601, AI-1000-0802, AI-1000-0403,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СибКом Цифровые Промышленные Решения" (ООО "СибКом Цифра"), г. Уфа; Производственная площадка Suzhou Ascend Automation Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 80
Выдано извещений - 5
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи измерительные многофункциональные (СК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СибКом Цифровые Промышленные Решения" (ООО "СибКом Цифра"), г. Уфа; Производственная площадка Suzhou Ascend Automation Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92903-24 15.08.2029 |
Преобразователи измерительные многофункциональные, СК Общество с ограниченной ответственностью "СибКом Цифровые Промышленные Решения" (ООО "СибКом Цифра"), г. Уфа; Производственная площадка Suzhou Ascend Automation Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
92903-24 15.08.2029 |
Преобразователи измерительные многофункциональные, СК Общество с ограниченной ответственностью "СибКом Цифровые Промышленные Решения" (ООО "СибКом Цифра"), г. Уфа; Производственная площадка Suzhou Ascend Automation Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Преобразователи измерительные многофункциональные (СК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АСУМС" (RA.RU.312418) | 38 | 38 | 0 | 0 | 38 | 38 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СИБКОМ ЦИФРОВЫЕ ПРОМЫШЛЕННЫЕ РЕШЕНИЯ"(ООО "СИБКОМ ЦИФРА") | 42 | 42 | 42 | 0 | 5 | 0 | 0 | 0 |
Стоимость поверки Преобразователи измерительные многофункциональные (СК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является встроенным.
Встроенное ПО обеспечивает прием, обработку и хранение измерительной информации в энергонезависимой памяти преобразователей. Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части. Встроенное ПО устанавливается на предприятии-изготовителе, не подлежит изменению в ходе эксплуатации и недоступно для потребителя.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Управление преобразователями и визуализация измерительной информации осуществляется с помощью внешнего программного обеспечения «СКПро», являющегося метрологически незначимым.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 2. Номер версии встроенного ПО наносится на маркировочную наклейку, расположенную на боковой стороне преобразователя.
Таблица 2 -
ПО
данные
|
Идентификационные данные |
Значение | ||
|
Идентификационное наименование ПО |
Микропрограмма | ||
|
Номер версии (идентификационный номер ПО), не ниже: |
СК-1000 |
СК-3000 |
СК-4000 |
|
1.х |
1.х |
4.x | |
|
Цифровой идентификатор ПО |
- | ||
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |||
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Принципы обработки эксплуатации «Преобразователи измерительные подразделе 6.2 «Принципы обработки аналоговых «Преобразователи измерительные многофункциональные СК-3000»; «Принципы обработки аналоговых величин» руководства «Преобразователи измерительные многофункциональные СК-4000».аналоговых величин» руководства по многофункциональные СК-1000»; в величин» руководства по эксплуатации в подразделе 6.11 по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-48370172-2023 «Преобразователи измерительные
многофункциональные СК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СибКом Цифровые Промышленные
Решения» (ООО «СибКом Цифра»)
ИНН 0278972908
Адрес юридического лица: 450078, Республика Башкортостан, г. Уфа, ул. Джалиля Киекбаева, д. 2, оф. 103
Изготовитель
Общество с ограниченной ответственностью «СибКом Цифровые Промышленные Решения» (ООО «СибКом Цифра»)ИНН 0278972908
Адрес юридического лица: 450078, Республика Башкортостан, г. Уфа, ул. Джалиля Киекбаева, д. 2, оф. 103
Производственная площадка
Suzhou Ascend Automation Technology Co., Ltd., Китай
Адрес производства: Room B29-2, 1/F., Building D1, 88 Dongchang Road, Suzhou Industrial Park, Suzhou, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия преобразователей основан на аналого-цифровом преобразовании унифицированных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от ТС, и цифро-аналоговом преобразовании после математической обработки измерительной информации в микропроцессоре контроллера в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Преобразователи выпускаются в трех сериях СК-1000, СК-3000 и СК-4000. Конструктивно преобразователи серий СК-1000 и СК-3000 выполнены в пластмассовом корпусе черного цвета, а преобразователи серии СК-4000 - черного и бежевого цвета.
Преобразователи серии СК-1000 предназначены для крепления на рейку TH35 в соответствии с ГОСТ Р МЭК 60715-2003, преобразователи серий СК-3000 и СК-4000 предназначены для установки в монтажные стойки серии СК-3000 и СК-4000 соответственно.
На лицевой панели преобразователей серий СК-1000, СК-3000 и СК-4000 расположены клеммные колодки для подключения к внешним датчикам и устройствам, а также светодиодная панель индикаторов состояния.
Преобразователи имеют структуру, состоящую из: устройства (центральный процессор или ЦПУ), аналоговых сигналов, преобразователей
центрального программируемого преобразователей ввода/вывода интерфейсных/коммуникационных, блока питания.
Каждая из серий преобразователей выпускаются в модификациях, отличающихся количеством каналов, а также типами и диапазонами измеряемых физических величин, перечень которых приведен в таблице 1.
|
Таблица 1 - Перечень модификаций преобразователей | ||
|
Модификация |
Назначение |
Количество каналов |
|
Преобразователи измерительные многофункциональные серии СК-1000 | ||
|
AI-1000-0401 |
Измерение напряжения постоянного тока, силы постоянного тока |
4 |
|
AI-1000-0802 |
Измерение силы постоянного тока |
8 |
|
AI-1000-0403 |
Измерение сигналов от термопреобразователей сопротивления |
4 |
|
AI-1000-0404 |
Измерение сигналов от термопар |
4 |
|
AO-1000- |
2 | |
|
0201 |
Воспроизведение напряжения постоянного тока, силы | |
|
AO-1000- |
постоянного тока |
4 |
|
0401 | ||
|
Преобразователи измерительные многофункциональные серии СК-3000 | ||
|
AI-3000-0801 |
Измерение силы постоянного тока |
8 |
|
AI-3000-1602 |
Измерение силы постоянного тока |
16 |
|
AI-3000-0805 |
Измерение сигналов от термопреобразователей сопротивления |
8 |
|
AI-3000-0806 |
Измерение сигналов от термопар |
8 |
|
AO-3000- |
Воспроизведение напряжения постоянного тока, силы |
4 |
|
0401 |
постоянного тока | |
|
Преобразователи измерительные многофункциональные серии СК-4000 | ||
|
AI-4000-0801 |
Измерение силы постоянного тока |
8 |
|
AI-4000-0821 |
Измерение силы постоянного тока |
8 |
|
AI-4000-1601 |
Измерение силы постоянного тока |
16 |
|
AI-4000-0804 |
Измерение напряжения постоянного тока, силы постоянного тока |
8 |
|
AI-4000-0805 |
Измерение сигналов от термопреобразователей сопротивления |
8 |
|
AI-4000-0806 |
Измерение сигналов от термопар |
8 |
|
AO-4000- |
4 | |
|
0401 | ||
|
AO-4000- |
4 | |
|
0421 |
Воспроизведение напряжения постоянного тока, силы | |
|
AO-4000- |
постоянного тока |
4 |
|
0402 | ||
|
AO-4000- |
8 | |
|
0802 | ||
Заводской номер преобразователя наносится типографским методом на маркировочную наклейку, расположенную на боковой стороне преобразователя, в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1, 2 и 3. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения
заводского номера
знака утверждения типа

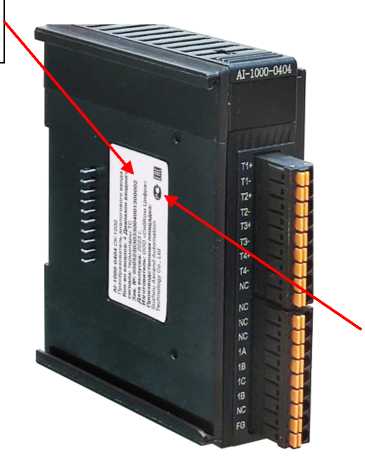

Рисунок 1 - Общий вид преобразователей серии СК-1000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
Место нанесения
заводского номера
Место нанесения
знака утверждения
типа

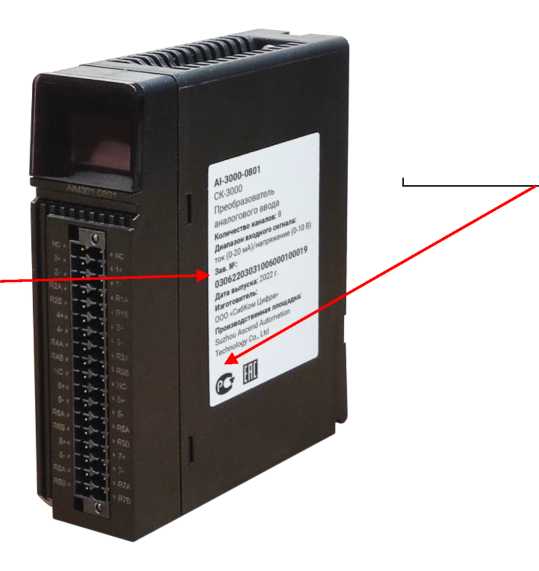

Рисунок 2 - Общий вид преобразователей серии СК-3000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

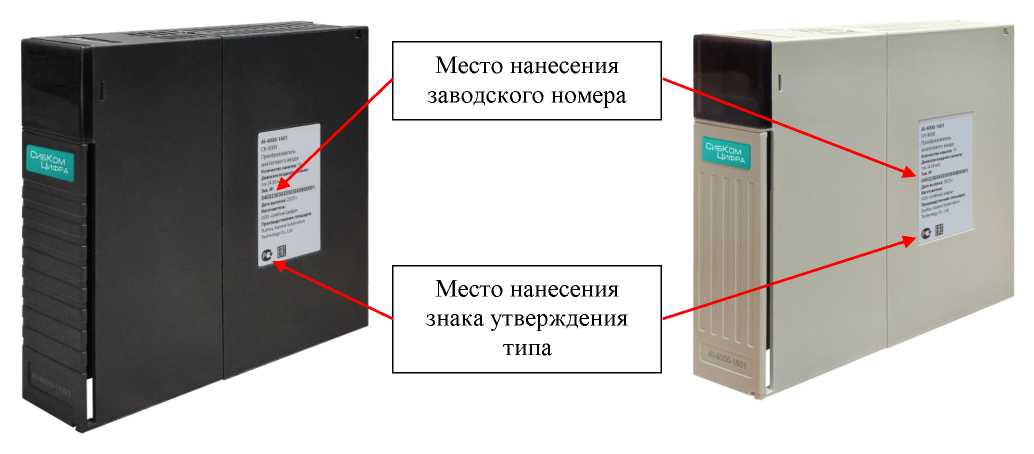

Рисунок 3 - Общий вид преобразователей серии СК-4000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный многофункциональный |
СК |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Клеммный блок для преобразователей ввода/вывода1) |
- |
1 шт. |
|
1) Поставляются по отдельному заказу для серий СК-3000 и для серий СК-4000 | ||
Таблица 3 - Метрологические характеристики
|
Модификация преобразователя |
Кол-во каналов |
Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов |
Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | ||
|
На входе |
На выходе | ||||
|
AI-1000-0401 |
4 |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА |
от 0 до 20000 ед. |
±0,25 | |
|
от +4 до +20 мА |
от 4000 до 20000 ед. | ||||
|
AI-1000-0802 |
8 |
от 0 до +20 мА от +4 до +20 мА |
от 0 до 20000 ед. от 4000 до 20000 ед. |
±0,25 | |
|
AI-1000-0403 |
4 |
Pt10O М50 М100 Pt1OOO Н1000 |
от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С от -60 до +180 °С |
от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. |
±0,25 |
|
AI-1000-0404 |
4 |
S T R E N K J |
от -50 до +1700°С от -250 до +400 °С от -50 до +1700 °С от -40 до +900 °С от -270 до +1300 °С от -180 до +1300 °С от -180 до +800 °С |
-500 до 17000 ед. -2500 до 4000 ед. -500 до 17000 ед. -400 до 9000 ед. -2700 до 13000 ед. -1800 до 13000 ед. -1800 до 8000 ед. |
±0,25 |
|
Модификация преобразователя |
Кол-во каналов |
Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов |
Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | |
|
На входе |
На выходе | |||
|
AO-1000-0201 |
2 |
от 0 до 20000 ед. |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА |
±0,25 |
|
от 4000 до 20000 ед. |
от 1 до 5 В от +4 до +20 мА | |||
|
AO-1000-0401 |
4 |
от 0 до 20000 ед. |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА |
±0,25 |
|
от 4000 до 20000 ед. |
от 1 до 5 В от +4 до +20 мА | |||
|
AI-3000-0801 |
8 |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА от 0 до +10 мА |
от 0 до 20000 ед. |
±0,2 |
|
от +4 до +20 мА от +1 до +5 В |
от 4000 до 20000 ед. | |||
|
AI-3000-1602 |
16 |
от 0 до +10 мА от 0 до +20 мА |
от 0 до 20000 ед. |
±0,2 |
|
от +4 до +20 мА |
от 4000 до 20000 ед. | |||
Модификация преобразователя
Кол-во каналов
Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов
AI-3000-0805
Pt100
М50
М100
Pt1000
Н1000
N E J
K
AO-3000-0401
AI-4000-0801
AI-4000-0821
AI-4000-1601
16
На входе_______
от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С от -60 до +180 °С от -50 до +1760°С от -50 до +1760 °С от -270 до +400 °С
На выходе от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. от -500 до 17600 ед. от -550 до 17600 ед. от -2700 до 4000 ед.
Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %)
±0,1
±0,2
от -200 до +1300 °С от -270 до +1000 °С от -210 до +1200 °С от -270 до +1370 °С
от -2000 до 13000 от -2700 до 10000 от -2100 до 12000 от -2700 до 13700
ед. ед. ед. ед.
±0,1
от 0 до 20000 ед.
от 4000 до 20000 ед.
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА от 0 до +10 мА от +4 до +20 мА
от 1 до 5 В
±0,2
от 0 до +10 мА от 0 до +20 мА от 0 до +10 мА от 0 до +20 мА от +4 до +20 мА
от 0 до 20000 ед.
от 0 до 20000 ед.
от 4000 до 20000 ед.
±0,13
±0,13
±0,13
Модификация преобразователя
Кол-во каналов
Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов
AI-4000-0804
AI-4000-0805
Pt100
М50
М100
Pt1000
Н1000
На входе_______
от -10 до +10 В
от -5 до +5 В
от 0 до +5 В
от 0 до +10 В
от 0 до +20 мА_____
от +1 до +5 В
от +4 до +20 мА____
от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С
от -60 до +180 °С
На выходе
от 0 до 20000 ед.
от 4000 до 20000 ед.
AI-4000-0806
|
S |
от -50 до +1760°С |
|
T |
от -270 до +400 °С |
|
R |
от -50 до +1760 °С |
|
E |
от -270 до +1000 °С |
|
N |
от -200 до +1300 °С |
|
K |
от -270 до +1370 °С |
|
J |
от -210 до +1200 °С |
от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. от -500 до 17600 ед. от -2700 до 4000 ед. от -500 до 17600 ед. от -2700 до 10000 от -2000 до 13000 от -2700 до 13700 от -2100 до 12000
ед.
ед.
ед. ед.
AO-4000-0401
AO-4000-0421
от 0 до 20000 ед. от 4000 до 20000 ед.
от 0 до 20000 ед. от 4000 до 20000 ед.
от 0 до +20 мА от +4 до +20 мА от 0 до +20 мА от +4 до +20 мА

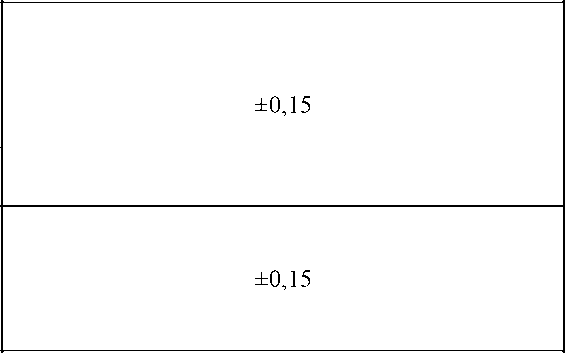

Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %)
±0,2
±0,1
±0,1
|
Модификация преобразователя |
Кол-во каналов |
Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов |
Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | |
|
На входе |
На выходе | |||
|
AO-4000-0402 |
4 |
от 0 до 20000 ед. |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +10 мА от 0 до +20 мА |
±0,1 |
|
от 4000 до 20000 ед. |
от +1 до +5 В от +4 до +20 мА | |||
|
AO-4000-0802 |
4 |
от 0 до 20000 ед. |
от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +10 мА от 0 до +20 мА |
±0,1 |
|
от 4000 до 20000 ед. |
от +1 до +5 В от +4 до +20 мА | |||
|
П р и м е ч а н и я:
| ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение постоянного тока, В: - для модификаций AI-1000-0401; AI-1000-0802; AI-1000-0403; AI-1000-0404; AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AI-4000-0801; AI-4000-0821; AI-4000-1601; AI-4000-0804; AI-4000-0805; AI-4000-0806; AO-4000-0401 |
5 |
|
- для модификаций AO-1000-0201; AO-1000-0401; AO-3000-0401; AO-4000-0421; AO-4000-0402; AO-4000-0802 |
24 |
|
Потребляемая мощность, Вт, не более: - для модификаций AO-1000-0201; AO-1000-0401 |
0,8 |
|
- для модификации AI-1000-0403 |
1 |
|
- для модификации AI-1000-0401 |
1,2 |
|
- для модификации AI-1000-0404 |
1,5 |
|
- для модификации AI-1000-0802 |
1,65 |
|
- для модификаций AI-3000-1602; AI-3000-0801 |
1,9 |
|
- для модификаций A0-4000-0402; A0-4000-0802; AI-3000-0806 |
2,0 |
|
- для модификаций AI-4000-0801; AI-4000-0804; AI-3000-0805 |
2,4 |
|
- для модификаций AI-4000-1601; AO-3000-0401 |
2,6 |
|
- для модификации AI-4000-0806 |
2,8 |
|
- для модификации AI-4000-0805 |
3,0 |
|
- для модификаций A0-4000-0401; AO-4000-0421; AI-4000-0821 |
4,0 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более: - для модификаций AI-1000-0401; AI-1000-0802; AO-1000-0201; AO-1000-0401; AI-1000-0403; AI-1000-0404 |
25x90x75 |
|
- для модификаций AI-4000-0801; AI-4000-0821; AI-4000-1601; AI-4000-0804; AI-4000-0805; AI-4000-0806; AO-4000-0401; AO-4000-0421; AO-4000-0402; AO-4000-0802 |
40x145x162 |
|
- для модификаций AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AO-3000-0401 |
32x110x97 |
|
Масса, г, не более: - для модификаций AI-1000-0401; AI-1000-0802; AO-1000-0201; AO-1000-0401; AI-1000-0403; AI-1000-0404 |
100 |
|
- для модификаций AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AO-3000-0401 |
140 |
|
- для модификаций AI-4000-0801; AI-4000-0804 |
350 |
|
- для модификаций AI-4000-0805; AO-4000-0401; AO-4000-0421 |
380 |
|
- для модификации AI-4000-1601; AI-4000-0806 |
400 |
|
- для модификаций AI-4000-0821; AO-4000-0402; AO-4000-0802 |
410 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность без конденсации, % |
до 95 |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
10 |
