Номер по Госреестру СИ: 92907-24
92907-24 Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования
(Accumax Fab)
Назначение средства измерений:
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования Accumax Fab (далее - дозаторы) предназначены для измерений объема жидкостей, динамическая вязкость которых не превышает 1,3^10-3 Па^с.

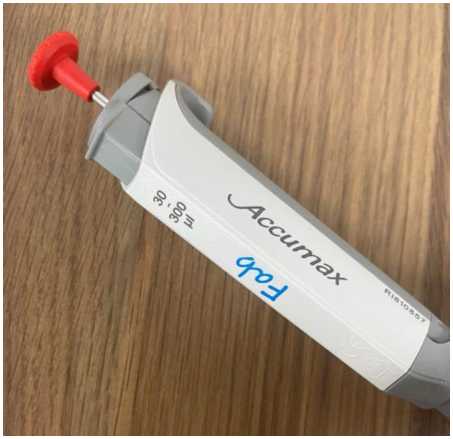

Внешний вид.
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования
Рисунок № 1

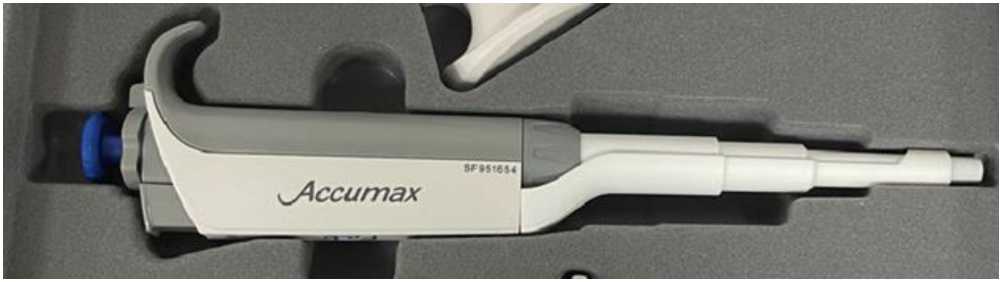

Внешний вид.
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования
Рисунок № 2

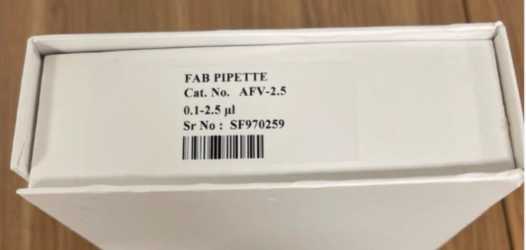

Внешний вид.
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования
Рисунок № 3

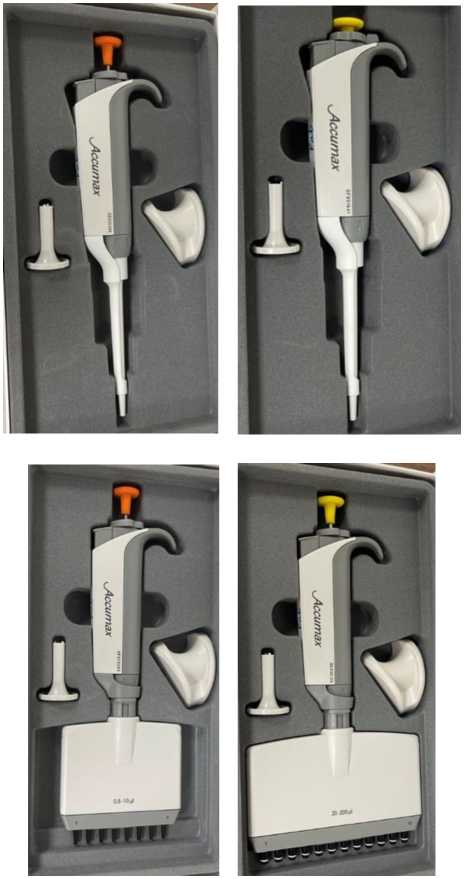

Внешний вид.
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 15.08.2029
Номер записи - 194709
ID в реестре СИ - 1418188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Fab 8-кан. 5-50 мкл, Fab 1-кан.100-1000 мкл, Fab 1-кан. 1000-10000 мкл,
Производитель
Изготовитель - ACCUMAX LAB DEVICES PRIVATE LIMITED
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 191
Выдано извещений - 1
Кол-во периодических поверок - 32
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования (Accumax Fab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ACCUMAX LAB DEVICES PRIVATE LIMITED
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92907-24 15.08.2029 |
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования, Accumax Fab ACCUMAX LAB DEVICES PRIVATE LIMITED (ИНДИЯ ) |
ОТ МП |
1 год |
|
92907-24 15.08.2029 |
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования, Accumax Fab ACCUMAX LAB DEVICES PRIVATE LIMITED (ИНДИЯ ) |
ОТ МП |
1 год |
Кто поверяет Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования (Accumax Fab)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 157 | 157 | 157 | 0 | 0 | 157 | 157 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 25 | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ЛЕНИНГРАДСКАЯ ПИПЕТКА"(ООО "ЛЕНПИПЕТ") | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СМ-ЛАБ"(ООО "СМ-ЛАБ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования (Accumax Fab)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования Accumax Fab. Руководство по эксплуатации», раздел «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт организации ACCUMAX LAB DEVICES PRIVATE LIMITED, Индия.
ПравообладательACCUMAX LAB DEVICES PRIVATE LIMITED, Индия
Адрес: Plot No.16, GIDC Electronic Park, SEZ Kolavada Road, Gandhinagar, Gujarat, 382026, India
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике варьируемого вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении соединенного с магнитом поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы определяется положением поршня в цилиндре и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные с фиксированным объемом доз и одноканальные, восьмиканальные и двенадцатиканальные устройства с регулируемым объемом доз.
Значение объема дозы задается вращением оси плунжера при помощи кнопки регулировки объема и отображается на цифровом счетчике, встроенном в ручку дозаторов.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен эжектором для наконечников, обеспечивающим съем наконечника.
Дозаторы являются полностью автоклавируемыми и оснащены блокировкой объема доз.
Дозаторы выпускаются в 36 модификациях, приведенных в таблице 1, и отличаются диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса.
Юстировка дозаторов выполняется при температуре (22±2) °С гравиметрическим методом.
Общий вид дозаторов приведен на рисунке 1.
Заводской номер, имеющий буквенно-цифровой формат, и буквенное-цифровое обозначение дозаторов приведены на корпусе дозаторов, выполненные методом лазерной гравировки, и на упаковочной коробке типографским способом.
Место нанесения заводского номера дозаторов на корпусе дозаторов приведено на рисунке 2.
Буквенное-цифровое обозначение дозаторов на корпусе дозаторов приведено на рисунке 3.
Место нанесения заводского номера и буквенно-цифрового обозначения дозаторов на упаковочной коробке приведено на рисунке 4.
Пломбирование дозаторов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид дозаторов
Рисунок 2 - Место нанесения заводского номера на корпусе дозаторов
Рисунок 3 - Буквенное-цифровое обозначение дозаторов на корпусе дозаторов
Рисунок 4 - Место нанесения заводского номера и буквенное-цифровое обозначение дозаторов на упаковочной коробке
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Дозаторы механические одноканальные и многоканальные с фиксируемым и регулируемым объемом дозирования Accumax Fab |
Accumax Fab |
1 |
|
Гарантийный талон |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Калибровочный ключ |
1 | |
|
Одноместный держатель для дозатора |
1 | |
|
Микропробирка с силиконовой смазкой (1,2 мл) |
1 | |
|
Наконечник |
Не более 12 | |
|
Штатив-карусель для 6 дозаторов |
1 (по заказу) | |
|
Методика поверки |
1 |
Таблица 1 -
объема
|
Обозначение модификации |
Объем дозирования, мкл |
Дискретность установки объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
|
Fab 2,5 мкл |
2,5 |
2,5 |
±2,0 |
1,6 | |
|
Fab 5 мкл |
5 |
5 |
±1,3 |
1,2 | |
|
Fab 10 мкл |
10 |
10 |
±1,2 |
0,6 | |
|
Fab 20 мкл |
20 |
20 |
±1,0 |
0,3 | |
|
Fab 25 мкл |
25 |
25 |
±1,0 |
0,3 | |
|
Fab 50 мкл |
50 |
50 |
±0,7 |
0,3 | |
|
Fab 100 мкл |
100 |
100 |
±0,6 |
0,2 | |
|
Fab 200 мкл |
200 |
200 |
±0,6 |
0,2 | |
|
Fab 250 мкл |
250 |
250 |
±0,6 |
0,3 |
объема
|
Обозначение модифика ции |
Диапазон показаний объемов дозирования, мкл |
Дискретность установки объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
|
Дозаторы одноканальные регулируемого объема | |||||
|
Fab 1-кан. |
от 0,1 до 2,5 |
0,25 |
±12 |
6 | |
|
0,1-2,5 мкл |
0,002 |
1,25 |
±2,5 |
1,5 | |
|
2,5 |
±2,5 |
0,7 | |||
|
Fab 1-кан. |
от 0,5 до 10 |
1 |
±2,5 |
1,5 | |
|
0,5-10 мкл |
0,02 |
5 |
±1,5 |
0,8 | |
|
10 |
±1 |
0,4 | |||
|
Fab 1-кан. |
2 |
±3 |
1,5 | ||
|
2-20 мкл |
от 2 до 20 |
0,02 |
10 |
±1,2 |
0,6 |
|
20 |
±0,9 |
0,3 | |||
|
Fab 1-кан. |
5 |
±2 |
2 | ||
|
5-50 мкл |
от 5 до 50 |
0,1 |
25 |
±0,8 |
0,4 |
|
50 |
±0,6 |
0,3 | |||
|
Fab 1-кан. |
от 10 до 100 |
10 |
±3 |
1 | |
|
10-100 мкл |
0,1 |
50 |
±1 |
0,3 | |
|
100 |
±0,8 |
0,2 | |||
|
Fab 1-кан. |
от 20 до 200 |
20 |
±2,5 |
0,7 | |
|
20-200 мкл |
0,2 |
100 |
±0,7 |
0,3 | |
|
200 |
±0,6 |
0,2 | |||
|
Fab 1-кан. |
от 30 до 300 |
30 |
±2,5 |
0,7 | |
|
30-300 мкл |
0,2 |
150 |
±1 |
0,3 | |
|
300 |
±0,6 |
0,2 | |||
|
Fab 1-кан. |
от 100 до 1000 |
100 |
±3 |
0,6 | |
|
100-1000 мкл |
1 |
500 |
±1 |
0,2 | |
|
1000 |
±0,6 |
0,2 | |||
|
Обозначение модификации |
Диапазон показаний объемов дозирования, мкл |
Дискретность установки объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
|
Fab 1-кан. |
от 500 до 5000 |
500 |
±2,4 |
0,6 | |
|
500-5000 мкл |
10 |
2500 |
±1,2 |
0,25 | |
|
5000 |
±0,6 |
0,2 | |||
|
Fab 1-кан. |
от 1000 до 10000 |
1000 |
±3 |
0,6 | |
|
1000-10000 |
20 |
5000 |
±0,8 |
0,2 | |
|
мкл |
10000 |
±0,6 |
0,15 | ||
|
Дозаторы восьмиканальные регулируемого объема | |||||
|
Fab 8-кан. |
от 0,5 до 10 |
1 |
±8 |
5 | |
|
0,5-10 мкл |
0,02 |
5 |
±4 |
2 | |
|
10 |
±2 |
1 | |||
|
Fab 8-кан. |
2 |
±7 |
3 | ||
|
2-20 мкл |
от 2 до 20 |
0,02 |
10 |
±3 |
2 |
|
20 |
±2 |
1,2 | |||
|
Fab 8-кан. |
5 |
±3 |
2 | ||
|
5-50 мкл |
от 5 до 50 |
0,1 |
25 |
±1,5 |
1 |
|
50 |
±1 |
0,7 | |||
|
Fab 8-кан. |
от 10 до 100 |
10 |
±3 |
2 | |
|
10-100 мкл |
0,1 |
50 |
±1 |
0,8 | |
|
100 |
±0,8 |
0,3 | |||
|
Fab 8-кан. |
от 20 до 200 |
20 |
±5 |
1,4 | |
|
20-200 мкл |
0,2 |
100 |
±1 |
0,4 | |
|
200 |
±0,7 |
0,25 | |||
|
Fab 8-кан. |
от 30 до 300 |
30 |
±3 |
1 | |
|
30-300 мкл |
0,2 |
150 |
±1 |
0,5 | |
|
300 |
±0,6 |
0,3 | |||
|
Дозаторы |
двенадцатиканальные регулируемого объема | ||||
|
Fab 12-кан. |
от 0,5 до 10 |
1 |
±8 |
5 | |
|
0,5-10 мкл |
0,02 |
5 |
±4 |
2 | |
|
10 |
±2 |
1 | |||
|
Fab 12-кан. |
2 |
±7 |
3 | ||
|
2-20 мкл |
от 2 до 20 |
0,02 |
10 |
±3 |
2 |
|
20 |
±2 |
1,2 | |||
|
Fab 12-кан. |
5 |
±3 |
2 | ||
|
5-50 мкл |
от 5 до 50 |
0,1 |
25 |
±1,5 |
1 |
|
50 |
±1 |
0,7 | |||
|
Fab 12-кан. |
от 10 до 100 |
10 |
±3 |
2 | |
|
10-100 мкл |
0,1 |
50 |
±1 |
0,8 | |
|
100 |
±0,8 |
0,3 | |||
|
Fab 12-кан. |
от 20 до |
0,2 |
20 |
±5 |
1,4 |
|
20-200 мкл |
200 |
100 |
±1 |
0,4 | |
|
Обозначение модификации |
Диапазон показаний объемов дозирования, мкл |
Дискретность установки объема дозы, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
|
200 |
±0,7 |
0,25 | |||
|
Fab 12-кан. |
от 30 до 300 |
30 |
±3 |
1 | |
|
30-300 мкл |
0,2 |
150 |
±1 |
0,5 | |
|
300 |
±0,6 |
0,3 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +20 до +24 от 40 до 80 от 80 до 106 |
|
Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от (22±2) °С на каждые 10 °С, % |
±5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, % |
60 |
|
- атмосферное давление, кПа |
от 80,0 до 106,0 |
|
Габаритные размеры дозаторов без упаковки, высота, мм, не более |
260 |
|
Масса дозаторов без упаковки (наконечник не включен), г, не более: | |
|
- фиксированного объема |
140 |
|
- одноканальные регулируемого объема |
140 |
|
- восьмиканальные регулируемого объема |
230 |
|
- двенадцатиканальные регулируемого объема |
270 |
|
Условия хранения: - температура окружающей среды, °С |
от +5 до + 50 |
|
- относительная влажность воздуха, %, не более |
95 |
|
- атмосферное давление, кПа |
от 80,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
10000 |
|
Срок службы, лет |
7 |
