Наименование

Обозначение

Количество

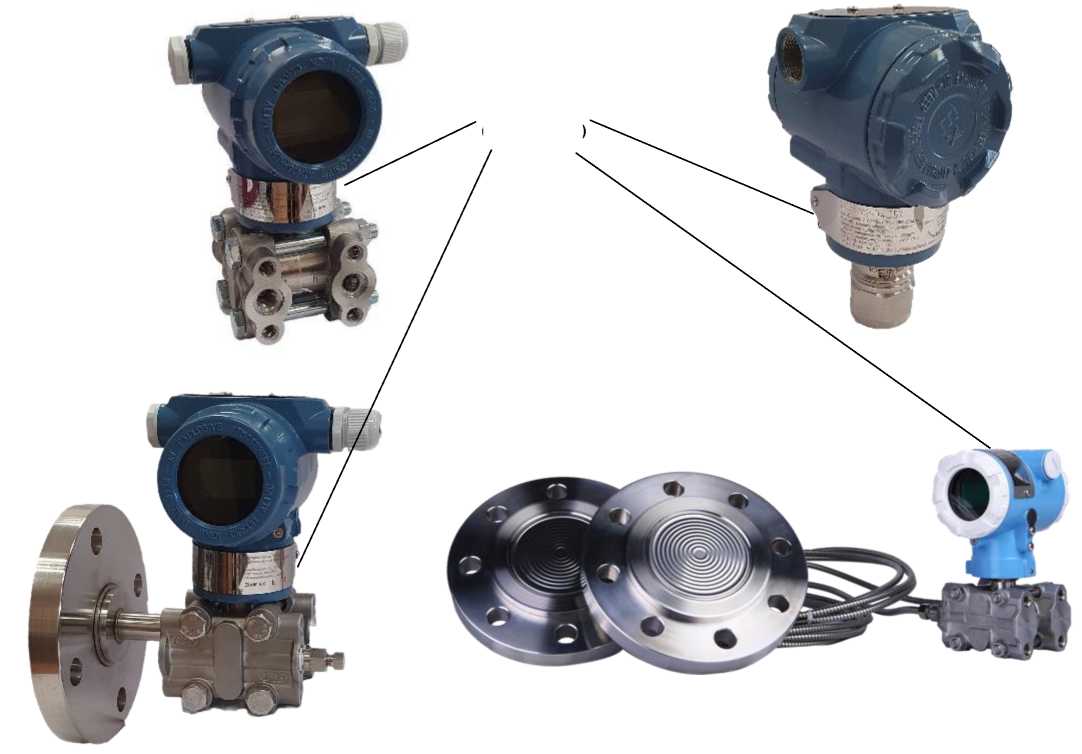

Преобразователь давления измерительный

ZJY-GP1001AP, ZJY-GP1001YA, ZJY-GP1001,

ZJY-GP1001YG, ZJY-DP1002, ZJY-DP1002YD, ZJY-DP1002LT

1 шт.

Инструкция по эксплуатации

—

1 экз. ¹⁾

Паспорт

-

1 экз.

Наименование

Обозначение

Количество

Устройство индикаторное цифровое

PY8510

1 шт. ²⁾

• ¹⁾ Допускается:

• - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес;

• - поставка на электронном носителе.

• ²⁾ По дополнительному заказу.

Наименование характеристики

Значение

ZJY-DP1002, ZJY-DP1002YD

ZJY-GP1001,

ZJY- GP1001YG,

ZJY- DP1002LT

ZJY-GP1001AP, ZJY-GP1001YA

Диапазон измерений (ДИ), МПа ¹⁾²⁾

см. таблицу 3

см. таблицу 3

см. таблицу 3

Пределы основной допускаемой приведенной погрешности измерений давления, ур, % ДИ: ^{4) 2)}

• - при К < 5

• - при К > 5

±0,05³⁾; ±0,075; ±0,1; ±0,2 ± (Тр-К)

Пределы допускаемой дополнительной погрешности измерений давления, вызванной отклонением температуры от нормальных условий, % ДИ /10 °C

±0,04

Вариация показаний, % диапазона измерений

0,8IyI

Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИ /10 МПа

±0,15

±0,15 ⁵⁾

-

Нормальные условия для датчиков давления:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от +21 до +25 до 80

от 84 до 106,7

• ¹⁾ Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.

• ²⁾ Конкретные значения указаны в паспорте.

• ³⁾ Только для модификаций ZJY- DP1002, ZJY-GP1001, ZJY-GP1001AP.

• ⁴⁾ К = ДИ/ДИн,

где К - коэффициент перенастройки преобразователя,

ДИ - максимальный диапазон измерений преобразователя,

ДИн - настроенный диапазон измерений преобразователя.

• ⁵⁾ Для модификации ZJY- DP1002LT.

Код диапазона измерений

Максимальный диапазон измерений, МПа

Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений ¹⁾, кПа

- Разность давлений ZJY-DP1002, ZJY-DP1002YD

1

от -0,006 до 0,006

1

2

от -0,04 до 0,04

6

3

от -0,1 до 0,1

20

4

от -0,10 до 0,25

40

5

от -0,1 до 1,0

100

6

от -0,1 до 3,0

300

61

от -1,0 до 5,5

500

7

от -1 до 10

1000

71

от -3 до 14

1000

- Избыточное давление ZJY-GP1001, ZJY-GP1001YG, Разность давлений ZJY-DP1002LT

1

от -0,006 до 0,006

1

2

от -0,04 до 0,04

6

3

от -0,1 до 0,1

20

4

от -0,10 до 0,25

40

5

от -0,1 до 1,0

100

6

от -0,1 до 3,0

300

7

от -0,1 до 10,0

1000

8

от 0 до 10; от -0,1 до 40

4000

81

от -0,1 до 60

6000

- Абсолютное давление ZJY-AP1001, ZJY-YA1001

2

от 0 до 0,04

6

3

от 0 до 0,1

20

4

от 0 до 0,25

40

5

от 0 до 1

100

6

от 0 до 3

300

7

от 0 до 10

1000

¹⁾ Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений - минимальный диапазон измерений.

Примечания:

1. При изготовлении допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя.

Наименование характеристики

Значение

ZJY-DP1002,

ZJY-DP1002YD

ZJY-GP1001,

ZJY- GP1001YG,

ZJY- DP1002LT

ZJY-GP1001AP, ZJY-GP1001YA

Максимальное рабочее (статическое) давление (Рраб), МПа ¹⁾

40 ²⁾

10 ³⁾

-

Выходные сигналы:

• - аналоговый сигнал постоянного электрического тока, мА

• - цифровые сигналы

от 4 до 20

HART, дисплей, RS-485

Параметры электропитания:

• - диапазон напряжений питания постоянного тока, В

• - номинальное напряжение питания от источника постоянного тока, В

от 10 до 36

24

Рабочие условия эксплуатации: ¹⁾

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

от -55 до +60; от -25 до +60 ⁴⁾; от -40 до +60 ⁵⁾ до 80 от 86 до 106,7

Габаритные размеры, мм, не более:

- длина^ширина^высота

130x135x200

Масса, кг, не более

4

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

80000

Маркировка взрывозащиты

1Ex db IIC T6 Gb

0Ex ia IIC T6 Ga

• ¹⁾ Конкретные значения указаны в паспорте.

• ²⁾ В соответствии с заказом допускается изготавливать преобразователи разности давлений с максимальным рабочим давлением (Рраб), равным 1, 16, 25 МПа.

• ³⁾ Для модификации ZJY- DP1002LT.

• ⁴⁾ Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления.

• ⁵⁾ Для преобразователей с LED-дисплеем.
