Номер по Госреестру СИ: 92912-24
92912-24 Измерители электрической мощности
(GPM-78300)
Назначение средства измерений:
Измерители электрической мощности GPM-78300 (далее - измерители) предназначены для измерения напряжения и силы постоянного и переменного тока, частоты напряжения и тока, электрической мощности (активной, полной, реактивной), коэффициента мощности, фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических составляющих

Внешний вид.
Измерители электрической мощности
Рисунок № 1

Внешний вид.
Измерители электрической мощности
Рисунок № 2

Внешний вид.
Измерители электрической мощности
Рисунок № 3

Внешний вид.
Измерители электрической мощности
Рисунок № 4

Внешний вид.
Измерители электрической мощности
Рисунок № 5

Внешний вид.
Измерители электрической мощности
Рисунок № 6
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
|
Примечание: номер версии ПО указан в поле «MUC». | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на заднюю панель измерителей.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе 7 «Порядок работы» руководства по эксплуатации «Измерители электрической мощности GPM-78320 (GPM-78320+DA12), GPM-78330 (GPM-78330+DA12)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10’16 до 100 А»;
Приказ Росстандарта 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Стандарт предприятия «Измерители электрической мощности GPM-78300».
Правообладатель«Good Will Instrument Co.,Ltd.», Тайвань (Китай)
Адрес: No.7-1, Jhongsing Road, Tucheng City, Taipei County, 23678, Taiwan, R.O.C Телефон (факс):
Web-сайт: www.gwinstek.com
Изготовитель
«Good Will Instrument Co.,Ltd.», Тайвань (Китай)Адрес: No.7-1, Jhongsing Road, Tucheng City, Taipei County, 23678, Taiwan, R.O.C Телефон (факс):
Web-сайт: www.gwinstek.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
«Good Will Instrument Co.,Ltd.», Тайвань (Китай)Адрес: No.7-1, Jhongsing Road, Tucheng City, Taipei County, 23678, Taiwan, R.O.C Телефон (факс):
Web-сайт: www.gwinstek.com
Измерители представляют собой компактные переносные электроизмерительные приборы, принцип действия которых основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством.
Конструктивно измерители выполнены в виде стационарного моноблока в металлическом корпусе настольного исполнения. На передней панели измерителей расположены кнопка включения питания, цветной жидкокристаллический дисплей, функциональные клавиши выбора функций измерения и установки параметров, а также навигации по меню. На задней панели измерителей расположены: разъём сетевого питания, измерительные потенциальные разъемы и токовые клеммы, стандартные интерфейсы дистанционного управления RS232, LAN, USB.
К данному типу измерителей мощности относятся следующие модификации GPM-78310, GPM-78320, GPM-78330, которые отличаются диапазонами измерений напряжения, количеством измерительных каналов и некоторыми функциями.
Знак поверки в виде наклейки наноситься на верхнюю часть корпуса.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на заднюю панель измерителей, имеет цифро-буквенное обозначение.
Общий вид средств измерений и места нанесения знака утверждения типа представлены на рисунках 1, 2 и 3. Места нанесения заводского номера и схема пломбирования от несанкционированного доступа представлены на рисунках 4, 5 и 6.
Рисунок 1 - Общий вид измерителей электрической мощности GPM-78310 и место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителей электрической мощности GPM-78320 и место нанесения знака утверждения типа
|
О^и( * ■ 1 ’ ** 1М VMh*» *IW Ямм |
Vnm2 IM.Mv |
|
1гам2 | |
|
— ’ - |
144.7*^ |
|
' F2 | |
|
lO.Ulw | |
|
VA2 | |
|
1<.М2м |
Рисунок 3 - Общий вид измерителей электрической мощности GPM-78330 и место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломонровання от несанкционированного достл'па
Рисунок 4- Место нанесения заводского номера измерителей электрической мощности GPM-78310 и схема пломбирования от несанкционированного доступа

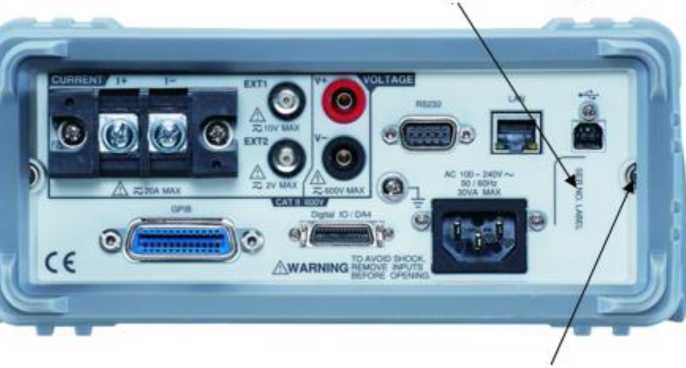

Рисунок 5 - Место нанесения заводского номера измерителей электрической мощности GPM-78320 и схема пломбирования от несанкционированного доступа
Место нанесения заводского номера
I
I

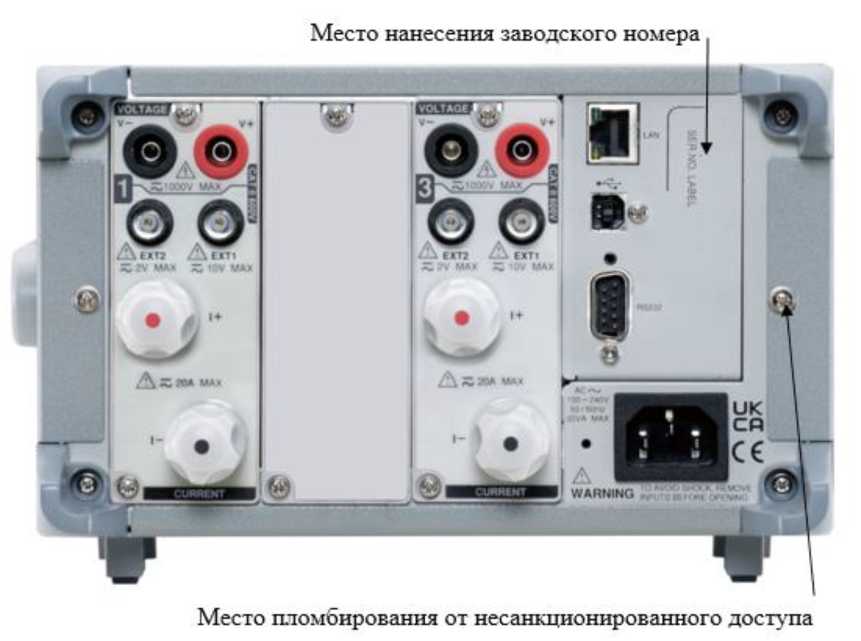

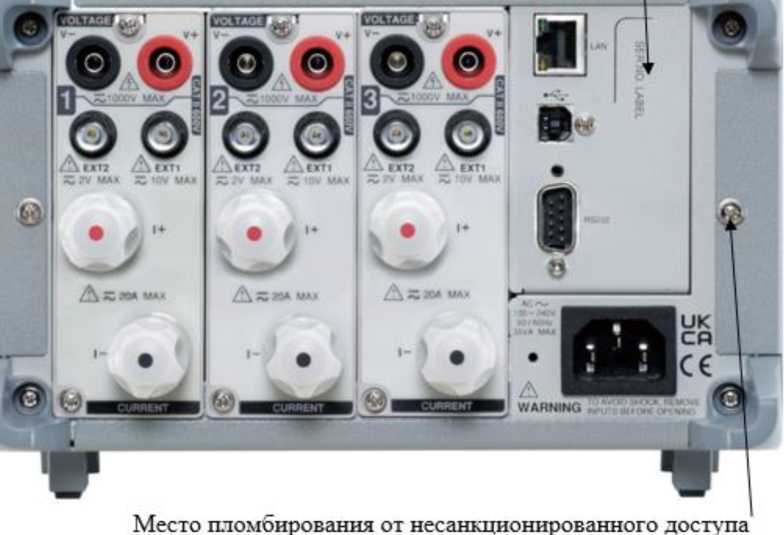

Рисунок 5 - Место нанесения заводского номера измерителей электрической мощности GPM-78330 и схема пломбирования от несанкционированного доступа
Для предотвращения несанкционированного доступа к внутренним частям измерителей предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель электрической мощности |
В зав. от модификации |
1 |
|
Измерительный провод GTL-209 (1м) |
- |
1 |
|
Измерительный провод GTL-212 (1м) |
- |
1 |
|
Сетевой кабель |
- |
1 |
|
CD с программным обеспечением и Руководством по эксплуатации |
- |
1 |
Таблица 2 - Основные метрологические характеристики измерителей при измерении частоты1)
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерения частоты напряжения и тока, Гц |
100-10-3; 1; 10; 100; 1-103; 10-103; 100-103 |
|
Диапазон измерения частоты напряжения и тока, Гц, при установленных значениях интервала обновления показаний:
|
от 20 до 100-103 |
|
- 0,5 с |
от 10 до 100-103 |
|
- 1 с |
от 5 до 100-103 |
|
- 2 с |
от 2 до 100-103 |
|
- 5 с |
от 1 до 100-103 |
|
- 10 с |
от 0,5 до 100-103 |
|
- 20 с, Auto |
от 0,2 до 100-103 от 0,1 до 100-103 |
|
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±0,0006•Fизм |
|
Примечание: 1) Условия измерений: | |
| |
|
Fизм - измеренное значение частоты, Гц | |
Таблица 3 - Основные метрологические характеристики измерителей при измерении
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерения напряжения, В:
|
15; 30; 60; 150; 300; 600 15; 30; 60; 150; 300; 600; 1000 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения1), В, в диапазоне частот:
|
±(0,001^иизм+0,002^ипр) ±(0,001-иизм+0,0005-ипр) ±(0,001^иизм+0,002^ипр) ±(0,0007•f•Uизм+0,003•Unр) ±[(0,005•Uизм+0,005•Unр)±(0,0004•(f- 10)-иизм)] ±(0,001^иизм+0,002^ипр) |
|
Примечание: 1) Погрешность измерения напряжения св. 750 В с частотой св. 30 до 100 кГц не нормируется иизм - измеренное значение напряжения, В ипр - значение верхнего предела измерения напряжения, В f - частота входного сигнала, кГц | |
Таблица 4 - Основные метрологические характеристики измерителей при измерении силы тока
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерения силы тока, А:
|
5^10-3; 1^10-2; 2^10-2; 5^10-2; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А, в диапазоне частот:
|
±(0,001^1изм+0,002^1пр) ±(0,001^1изм+0,0005 •1пр) ±(0,001^1изм+0,002^1пр) ±(0,0007•f•Iизм+0,003•Inр) ±[(0,005•Iизм+0,005•Inр)±(0,0004•(f- 10)-1изм)] ±(0,001^1изм+0,002^1пр) |
|
Примечание: 1изм - измеренное значение силы тока, А 1пр - значение верхнего предела измерения силы тока, А f - частота входного сигнала, кГц | |
Таблица 5 - Основные метрологические характеристики измерителей при измерении электрической мощности
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерения мощности (активной, полной, реактивной), Вт, В^А, вар
|
От 0,075 до 12000,000 (72 предела) От 7,5 до 20000,0 (42 предела) |
|
Пределы допускаемой основной абсолютной погрешности измерения мощности (активной, полной, реактивной), Вт, В^А, вар, в диапазоне частот:
|
±(0,003^Ризм+0,002^Рпр) ±(0,001^Ризм+0,0005^Рпр) ±(0,002^Ризм+0,002^Рпр) ±[(0,001-Ризм+0,003-Рпр)±(0,00067- •(f-1)•Pизм)] |
|
±[(0,005^Ризм+0,005^Рпр)±(0,0009- •(f-10)•Pизм)] ±(0,001^Ризм+0,002^Рпр) |
|
Примечание: Ризм - измеренное значение мощности, Вт, В^А, вар Рпр - значение верхнего предела измерений мощности, Вт, В^А, вар f - частота входного сигнала, кГц | |
Таблица 6 - Технические
|
Наименование характеристики |
Значение характеристики | |||
|
Габаритные размеры (ширинахвысотахглубина)
|
мм, не более |
268х107х379 220х132х403 | ||
|
Масса, кг, не более | ||||
|
- для модификации GPM-78310 |
2,90 | |||
|
- для модификаций GPM-78320, GPM-78330 |
3,85 | |||
|
Напряжение питающей сети, В |
от 100 до 240 | |||
|
Частота питающей сети, Гц |
от 50 до 60 | |||
|
Потребляемая мощность, В^А, не более - для модификации GPM-78310 |
30 | |||
|
- для модификаций GPM-78320, GPM-78330 |
35 | |||
|
Условия эксплуатации | ||||
|
Нормальные условия измерений |
Предельные условия эксплуатации | |||
|
температура окружающего воздуха, °С |
относительная |
температура |
относительная | |
|
влажность воздуха |
окружающего воздуха, |
влажность воздуха | ||
|
не более, % |
°С |
не более, % | ||
|
от +18 до +28 |
80 |
от 0 до +40 |
70 | |
