Принцип действия систем основан на прямом методе измерений массы жидкости в потоке, плотности, температуры и избыточного давления жидкости с средств измерений, входящих в состав систем, и обработки полученных результатов блоком обработки информации.

Системы собраны на раме и состоят из средств измерений массы и объема жидкости в потоке, температуры, плотности и избыточного давления жидкости, объемной доли воды (опционально, для систем с каналом измерений массы нефти обезвоженной), блока обработки информации, вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим систем.

В качестве средств измерений массы и объема жидкости в потоке, плотности жидкости применяются счетчики-расходомеры массовые следующих типов: счетчики-расходомеры массовые Micro Motion (регистрационные №№ 71393-18, 45115-16); счетчики-расходомеры массовые Метран 360-М (регистрационный № 89922-23); расходомеры-счетчики массовые OPTIMASS x400 (регистрационный № 53804-13); расходомеры массовые Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17); расходомеры массовые Promass (регистрационный № 15201-11); расходомеры счетчики массовые кориолисовые ROTAMASS модели RC (регистрационный № 75394- 19); счетчики-расходомеры массовые «ЭМИС-МАСС 260» (регистрационный № 42953-15); счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20); счетчики-расходомеры массовые Штрай-Масс (регистрационный № 70629-18); счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный №  47266-16); счетчики-расходомеры СКАТ-С

(регистрационный № 75514-19); счетчики-расходомеры массовые МЛ (регистрационный № 75212-19); счетчики-расходомеры массовые МИР (регистрационный № 68584-17).

В качестве средств измерений температуры и избыточного давления жидкости применяются средства измерений утвержденного типа, обеспечивающие метрологические характеристики, приведенные в таблице 2.

В качестве средств измерений объемной доли воды применятся влагомеры сырой нефти ВСН-2 (регистрационный № 24604-12); влагомеры поточные ВСН-АТ (регистрационный № 86284-22); измерители объемного влагосодержания НОТА-ВП (регистрационный № 74828-19); влагомеры сырой нефти ВСН-2-ВТ (регистрационный № 89358-23); влагомеры нефти микроволновые МВН-1 (регистрационный № 63973-16); влагомеры нефти микроволновые МВН-2 (регистрационный № 78626-20); влагомеры нефти поточныеУДВН-1пм (регистрационный № 14557-15); влагомеры поточные моделей L и F (регистрационный № 56767-14).

Блок обработки информации реализуется на базе контроллеров измерительных: устройств центральных процессорных системы управления B&R X20 (регистрационный № 84558-22); контроллеров программируемых SIMATIC S7-1200 (регистрационный № 63339-16); модулей измерительных контроллеров программируемых SIMATIC S7-1500 (регистрационный № 60314-15); контроллеров SCADAPack (регистрационный № 86492-22); комплексов измерительно-вычислительных и управляющих на базе PLC (регистрационный № 15652-09); устройств программного управления TREI-5B (регистрационный № 31404-08); комплексов измерительно-вычислительных и управляющих на базе платформы Logix (регистрационный № 84146-21); контроллеров логических программируемых ПЛК 200 (регистрационный № 84822-22); контроллеров логических программируемых ПЛК160 (регистрационный № 48599-11); систем ввода-вывода распределенных Fastwel I/O (регистрационный № 58557-14); контроллеров программируемых логических REGUL RX00 (регистрационный № 63776-16); контроллеров программируемых логических MKLogic200 A (регистрационный № 85559-22); контроллеров программируемых логических MKLogic-500 (регистрационный № 65683-16); контроллеров измерительных К15 (регистрационный № 75449-19); систем распределенного ввода вывода CREVIS/СУЭР (регистрационный № 80690-20); контроллеров программируемых логических АБАК ПЛК (регистрационный 63211-16); контроллеров модульных противоаварийной защиты, регистрации и управления БАЗИС-100 (регистрационный 63643-16) контроллеров ТОПАЗ-273Е; контроллеров БРИГ-015К.

Жидкость прокачивается через систему с помощью насоса.

Насос может устанавливаться на раме системы или отдельной раме, так же предусмотрено использование внешнего насоса или безнасосная схема (опционально). Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного дискового затвора и/или шарового крана и/или электромагнитного клапана, а также с помощью изменения оборотов насоса (опционально).

Поток жидкости подается в газоотделитель (сепаратор), где удаляется свободный газ. Результаты измерений массы и объема жидкости в потоке, плотности жидкости, объемной доли воды передаются в блок обработки информации по цифровым протоколам и/или по импульсным и/или аналоговым интерфейсам. Результаты измерений температуры и избыточного давления жидкости передаются в блок обработки информации по аналоговому интерфейсу или по цифровому протоколу в зависимости от комплектации системы.

Блок обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.

Системы имеют различные исполнения, отличающиеся диапазонами расхода жидкости; областью применения систем; конструктивным исполнением; типом электронасосного агрегата; измеряемой средой; пределами относительной погрешности измерений массы и объема жидкости в потоке; пределами допускаемой абсолютной погрешности измерений температуры и плотности жидкости; пределами допускаемой приведенной погрешности измерений избыточного давления жидкости; климатическим исполнением.

Исполнения систем измерительных МИГНА-ИС обозначаются следующим образом:

• 1 - Рабочий диапазон расхода жидкости

• - 1 - от 0,5 до 10 т/ч (м³/ч);

• - 2 - от 1 до 50 т/ч (м³/ч);

• - 3 - от 5 до 150 т/ч (м³/ч);

• - 4 - от 15 до 200 т/ч (м³/ч);

• - 5 - от 30 до 500 т/ч (м³/ч).

• 2 - область применения систем:

• - АЦ - автомобильные цистерны;

• - ТБ - топливные баки (при этом в скобках дополнительно указываться количество продуктов и количества раздаточных рукавов с кранами);

• - ТК - танк-контейнеры;

• - ЖД - железнодорожные цистерны;

• - ИЕ - иные цистерны/емкости.

• 3 - конструктивное исполнение

• - 1 - каркасное с облицовкой;

• - 2 - каркасное без облицовки;

• - 3 - каркасное раздельное с облицовкой;

• - 4 - каркасное раздельное без облицовки;

• - 5 - каркасное раздельное с комбинированным исполнением облицовки.

• 4 - тип электронасосного агрегата

• - СВ - самовсасывающий;

• - НС - несамовсасывающий;

• - БН - без насоса.

• 5 - Вид технического применения

• - 1 - налив;

• - 2 - слив;

• - 3 - налив и слив;

• 6 - измеряемая среда

• - СН - светлые нефтепродукты;

• - ТН - темные нефтепродукты;

• - НХ - нефтехимия;

• - СУГ - сжиженные углеводородные газы;

• - НБ - нефть, без измерений объемной доли воды;

• - НВ - нефть (скважинная жидкость), с измерением объемной доли воды с помощью

влагомера;

• - НК - нефть (скважинная жидкость), с измерением объемной доли воды косвенным

методом;

- Х - кислоты, спирты, солевые растворы, реагенты;

- В - вода техническая, вода подтоварная, рассол;

- И - иной продукт.

массы и объема жидкости

7 -

относительной

• 8 - пределы допускаемой абсолютной погрешности измерений температуры жидкости

- Т05 - ±0,5 °С;

- Т10 - ±1,0 °С;

- ТН - не нормируется.

• 9 - пределы допускаемой абсолютной погрешности измерений плотности жидкости

- П05 - ±0,5 кг/м³;

- П10 - ±1,0 кг/м³;

- ПН - не нормируется.

• 10 - пределы допускаемой абсолютной погрешности измерений избыточного давления жидкости, приведенной к диапазону измерений

- Д10 - 1 %;

- ДН - не нормируется.

• 11 - климатическое исполнение:

- У1, У2, УХЛ1, УХЛ2, ХЛ1, ХЛ2, М, ОМ или ТМ (в соответствии с ГОСТ 15150-69).

• 12 - внутренний двухсимвольный номер завода изготовителя.

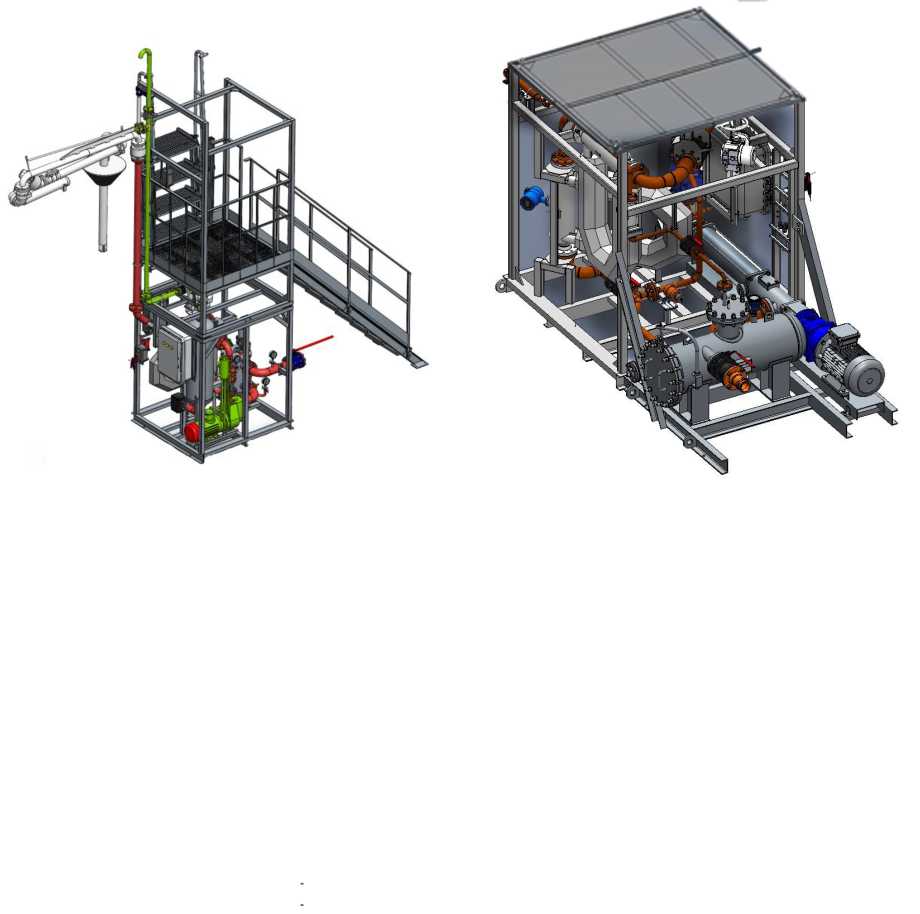

Общий вид систем представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.

Рисунок 1 - Общий вид систем

Пломбировка систем осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы и объема жидкости в потоке, плотности жидкости системы с нанесением знака поверки на пломбу. При применении в составе системы контроллеров ТОПАЗ-273Е, пломбировка осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки с нанесением знака поверки на пломбу, либо давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, при применении контроллеров БРИГ-015К, пломбировка осуществляется нанесением наклейки на стыке корпуса и крышки контроллера.

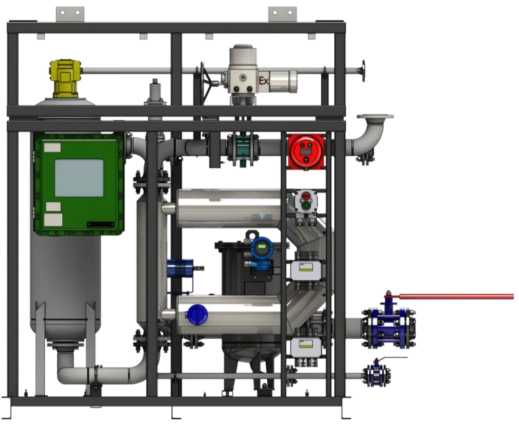

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер системы наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на видном месте рамы, клеймением или гравировкой. В случае применения конструктивного исполнения системы с облицовкой, маркировочную табличку дублируют на видном месте одной из съемных панелей облицовки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

ООО «МИРНА» e-mail: irfo@migna.org тел.; 8(495) 125-33-03 Россия, 115230, г .Москва, Варшавское шоссе, дом 42

ТУ 26.51.52-001-98186893-2023

Маркировка взрывозащиты[] Ех II [] Т[] ОЩ X

ЕАЭС RU C-RU.A>I<58.В.05383'24          q

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

и хранение измерительной информации, получаемых от средств измерений, входящих в состав системы. Расчёт средней температуры, плотности (усредненных за время измерения) и объема партии жидкости, приведенного к требуемым стандартным условиям (температура 15 °С или 20 °С, избыточное давление 0 кПа). Формирование и передача результатов измерений и отчётов. Передача результатов измерений и отчётов по промышленным протоколам связи. Результаты измерений объема и плотности нефтепродуктов приводятся к температуре плюс 15 °С (или 20 °С) и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Программное обеспечение исключает возможность несанкционированного доступа, модификации или удаления данных. Доступ к текущим данным, измерительной информации и параметрам настройки защищен паролем.

Программное обеспечение не оказывает влияние на метрологические характеристики системы.

Уровень защиты программного обеспечения «средний» в с Р 50.2.077-2014.

Идентификационные данные программного обеспечения систем МИГНА-ИС представлены в таблице 1.

измерительных

Таблица 1. - Идентификационные данные программного обеспечения систем МИГНА-ИС

Таблица 5 - Комплектность

Таблица 2 -

Таблица 3 - Основные технические

Таблицы 4 - Показатели надежности
