Номер по Госреестру СИ: 92921-24
92921-24 Полуприцеп-цистерна
(RIGUAL S3NA-30R)
Назначение средства измерений:
Полуприцепы-цистерны RIGUAL S3NA-30R (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3

Внешний вид.
Полуприцеп-цистерна
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте «Полуприцеп-цистерна RIGUAL S3NA-30R», раздел 8.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательRIGUAL S.A., Испания
Адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA), Spain
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ RIGUAL S3NA-30R зав.№ VS9S32536DF040072 представлен на рисунках 1-3.

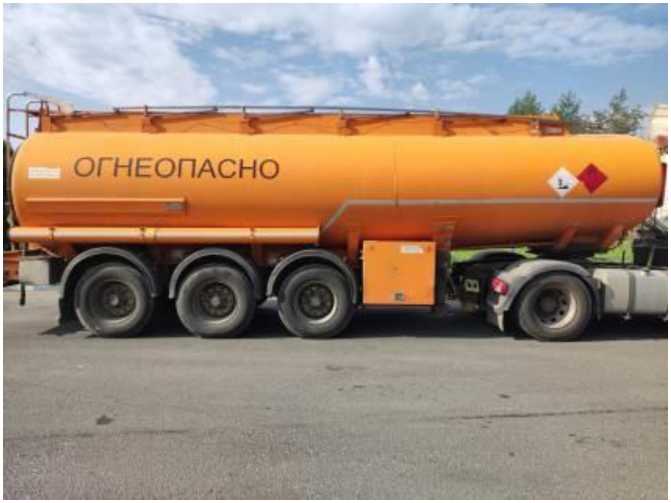

Рисунок 1 - Общий вид ППЦ RIGUAL S3NA-30R

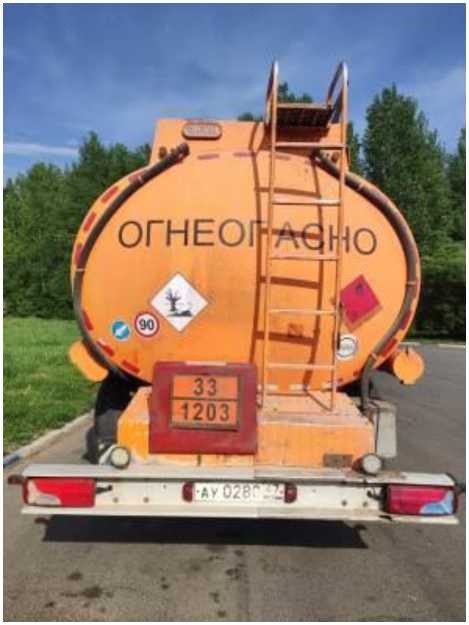

Рисунок 2 - Общий вид ППЦ RIGUAL S3NA-30R
Рисунок 3 - Общий вид маркировочной таблички ППЦ RIGUAL S3NA-30R
|
e9*20Q7/46*0008»OQ | | |
|
-VS9S32536DF040072-I | |
|
I 35000 1 |
1 36000 1 |
|
1 - 1 |
1 - 1 |
|
1 8000 1 |
1 9000 I |
|
: 8000 J |
L 9000 1 |
|
1 8000 1 |
1 9000 1 |
|
Г 11500 1 |
1 1гОоо 1 |

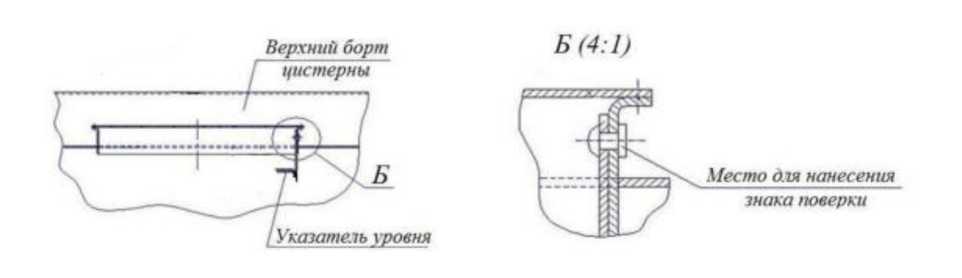

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 2 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Полуприцеп-цистерна |
RIGUAL S3NA-30R |
1 шт. |
|
2 |
Паспорт |
- |
1 экз. |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
30000 |
|
Вместимость 1 секции, дм3 |
7000 |
|
Вместимость 2 секции, дм3 |
6000 |
|
Вместимость 3 секции, дм3 |
5000 |
|
Вместимость 4 секции, дм3 |
5000 |
|
Вместимость 5 секции, дм3 |
7000 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
5200 |
|
Габаритные размеры, мм, не более | |
|
- длина |
9500 |
|
- ширина |
2600 |
|
- высота |
3350 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
