Номер по Госреестру СИ: 92923-24
92923-24 Установки поверочные расходомерные газовые
(УПРГ-01И)
Назначение средства измерений:
Установки поверочные расходомерные газовые УПРГ-01И (далее - установки) предназначены для измерения, воспроизведения, хранения и передачи единицы объемного расхода газа.
Область применения установок - градуировка, калибровка, испытания и поверка средств измерений объемного расхода газа.
Установки могут применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Внешний вид.
Установки поверочные расходомерные газовые
Рисунок № 1
Внешний вид.
Установки поверочные расходомерные газовые
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 21.08.2029
Номер записи - 194721
ID в реестре СИ - 1418200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс")
Страна - РОССИЯ
Населенный пункт - Ставропольский край, г. Пятигорск
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1968 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки поверочные расходомерные газовые (УПРГ-01И)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50028-12 31.05.2027 |
Блоки детектирования, БДГБ-02И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
1 год |
|
51373-12 09.08.2027 |
Устройства детектирования, УДАС-03И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
1 год |
|
92923-24 21.08.2029 |
Установки поверочные расходомерные газовые, УПРГ-01И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
2 года |
|
92923-24 21.08.2029 |
Установки поверочные расходомерные газовые, УПРГ-01И Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс") (РОССИЯ Ставропольский край, г. Пятигорск) |
ОТ МП |
2 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Установки поверочные расходомерные газовые (УПРГ-01И)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки поверочные расходомерные газовые (УПРГ-01И)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО установки встроенное.
ПО установки предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установки нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
УПРГ-01И |
|
Номер версии (идентификационный номер) ПО |
V.1.1.X.X |
|
Цифровой идентификатор ПО (контрольная сумма) |
9dea1b9a0bd032038a8d25ab1aa4279 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
* Третья и четвертые цифры номера версии ПО установки относятся к обозначению метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3.3 «2.3.3 Методика выполнения измерений» документа «Установка поверочная расходомерная газовая УПРГ-01И. Руководство по эксплуатации. еМ2.706.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
еМ2.706.011 «Установка поверочная расходомерная газовая УПРГ-01И. Технические условия».
ПравообладательОткрытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»)
ИНН 2632005656
Юридический 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, д. 5 Телефон: (8793) 33-65-14
E-mail: contact@pzi.ru
Изготовитель
«Импульс»Открытое акционерное общество «Пятигорский завод
(ОАО «Пятигорский завод «Импульс»)
ИНН 2632005656
Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, д. 5
Телефон: (8793) 33-65-14
E-mail: contact@pzi.ru
Испытательный центр
филиалВсероссийский научно-исследовательский институт расходометрии
Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Правообладатель
Открытое акционерное общество «Пятигорский завод «Импульс» (ОАО «Пятигорский завод «Импульс»)ИНН 2632005656
Юридический 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, д. 5 Телефон: (8793) 33-65-14
E-mail: contact@pzi.ru
Принцип действия установок основан на воспроизведении единиц объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода газа, измеренного поверяемым (калибруемым) средством измерений с объемным расходом, воспроизведенным установкой.
Установки состоят из блока измерения объемного расхода газа, блока обработки данных, блока задания расхода газа.
Блок измерения объемного расхода газа состоит из набора критических сопел, первичных преобразователей давления, температуры, влажности, устройств съема сигналов с поверяемых (калибруемых) средств измерений, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых интерфейсов, измерительных каналов давления, температуры, влажности, времени, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Блок задания расхода воздуха состоит из вакуумного насоса и запорной арматуры.
Блок задания расхода воздуха создает разряжение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объемного расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, перепада давления, температуры рассчитывается объемный расход условиям измерений поверяемого условиям.
и влажности с помощью блока обработки данных воздуха, прошедший через установку, приведенный к (испытуемого) средства измерения или к стандартным
В состав установки входят:
— Датчик разрежения МИДА-15 (регистрационный № 50730-17);
— Датчик давления МИДА-15 (регистрационный № 50730-17);
— Преобразователь температуры ТСПУ 031 (регистрационный № 46611-16);
— Вакуумметр ВП3-У (регистрационный № 10135-15);
— Манометр МП3-У (регистрационный № 10135-15);
— Измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18).
— Секундомер СОПпр (регистрационный № 11519-11).
Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Расположение испытательных линий может отличаться от представленного на фото и не влияет на работу установки.

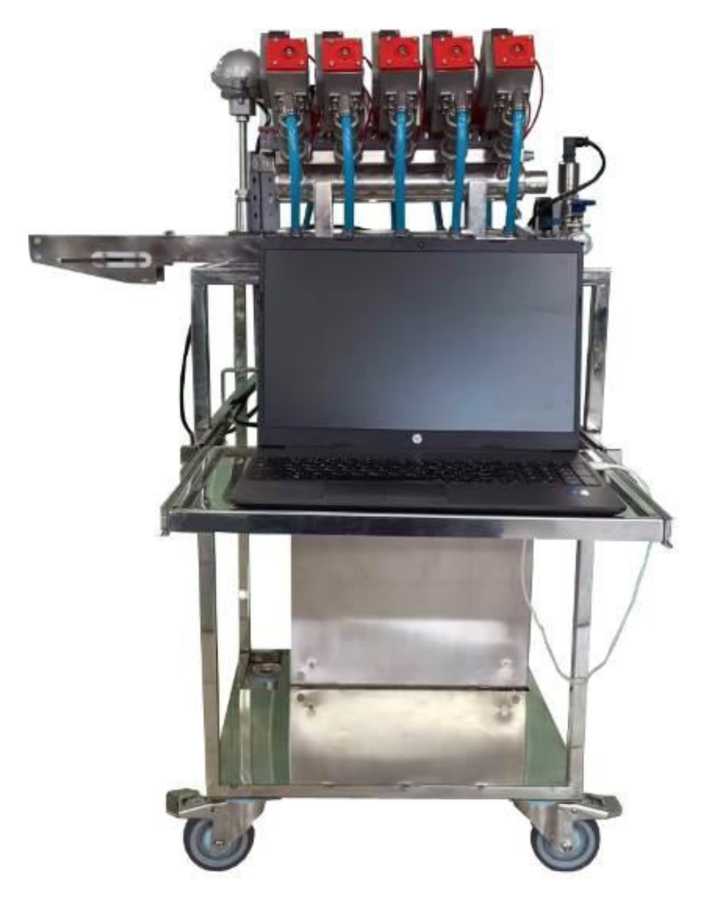

Рисунок 1 - Общий вид установки
Рисунок 2 - Внешний вид информационной таблички установки
Пломбировка установки не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Трехзначный цифровой заводской номер нанесен методом лазерной гравировки на маркировочную табличку, которая крепится на раме установки.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) объёмного расхода газа, м3/ч |
от 0,04 до 6,50 |
|
Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода газа, % |
±0,3 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда (поверочная среда) |
атмосферный воздух |
|
Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа |
от +10 до +30 от 30 до 80 от 84 до 106,7 |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
|
Габаритные размеры (длинахширинахвысота), мм, не более
|
900x1000x1100 600x500x900 |
|
Условия эксплуатации:
|
от +10 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Средний срок службы, лет, |
20 |
|
Средняя наработка на отказ, ч |
16000 |
