Номер по Госреестру СИ: 92946-24
92946-24 ИК-Фурье-спектрометры
(Обозначение отсутствует)
Назначение средства измерений:
ИК-Фурье-спектрометры (далее - спектрометры) предназначены для измерений ИК-спектров веществ при определении содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 1
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 2
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 3

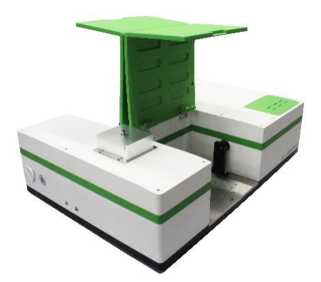

Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 4
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 5
Внешний вид.
ИК-Фурье-спектрометры

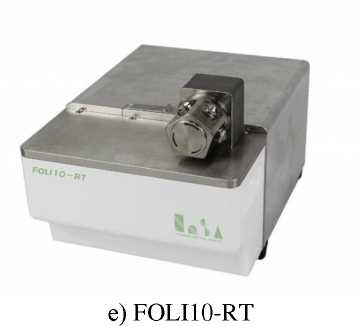

Рисунок № 6
Внешний вид.
ИК-Фурье-спектрометры

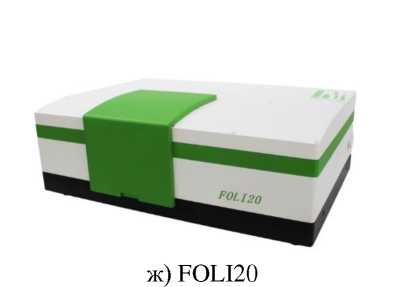

Рисунок № 7
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 8
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 9
Внешний вид.
ИК-Фурье-спектрометры

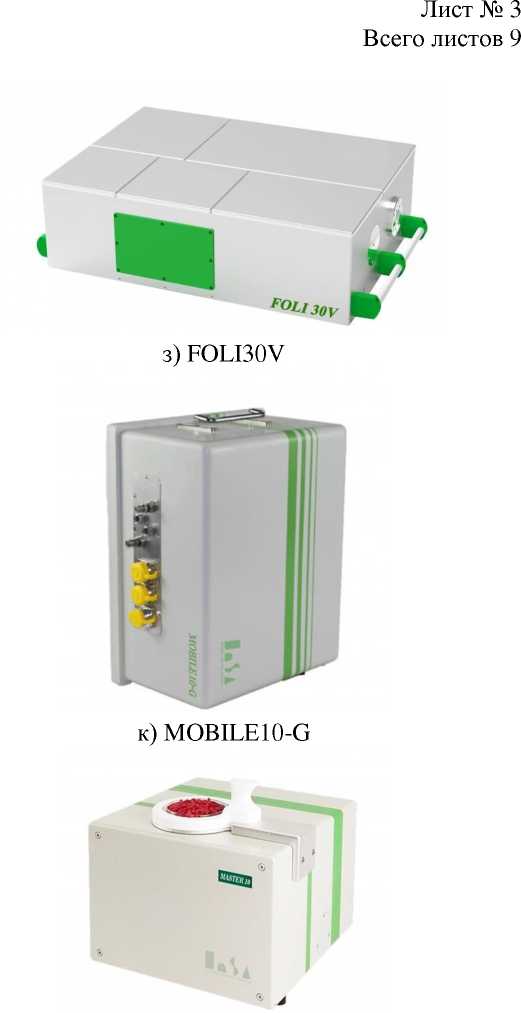

Рисунок № 10
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 21.08.2029
Номер записи - 194744
ID в реестре СИ - 1418223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Tiger-T, MASTER10-S, FOLI10,
Производитель
Изготовитель - INSA Optics Technology (Shanghai) Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1978 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (10)
№2754 от 2025.12.12 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: ИК-Фурье-спектрометры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSA Optics Technology (Shanghai) Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92946-24 21.08.2029 |
ИК-Фурье-спектрометры, Обозначение отсутствует INSA Optics Technology (Shanghai) Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92946-24 21.08.2029 |
ИК-Фурье-спектрометры, Обозначение отсутствует INSA Optics Technology (Shanghai) Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет ИК-Фурье-спектрометры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 4 | 11 | 1 | 0 | 12 | 11 | 1 |
Стоимость поверки ИК-Фурье-спектрометры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для спектрометров специально разработано программное обеспечение (далее - ПО), позволяющее проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, отображать и сохранять полученные результаты.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FTIRDasAnalyzer |
|
Номер версии (идентификационный номер) ПО |
XVIx1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х обозначает год выпуска, а х принимает значения от 000 до 999. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Порядок эксплуатации», «Анализ смесей» и «Количественный анализ» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм», утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изменением, утвержденным приказом Росстандарта от 15 августа 2022 г. № 2018);
Техническая документация производителя INSA Optics Technology (Shanghai) Ltd., Китай.
ПравообладательINSA Optics Technology (Shanghai) Ltd., Китай
Адрес: No.1101 Huyi Highway, Shanghai, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы. Движение зеркал в интерферометре осуществляется по линейному закону. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры состоят из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. В качестве источника ИК-излучения используется керамический глобар. Спектрометры функционируют под управлением программного обеспечения, устанавливаемого на персональный компьютер.
Спектрометры выпускаются в 19 модификациях: FOLI10, FOLI10-R, FOLI10-R-S, FOLI10-R-T, FOLI10-RT, FOLI10-RE, FOLI20, FOLI30V, MOBILE10, MOBILE10-G, MINIID10, MASTER10-S, MASTER10-F, MASTER10-M, MASTER10-D, MASTER10-Pro, TIGER-T, TIGER-TS, TIGER-DF, отличающихся конструкцией, метрологическими и техническими характеристиками.
Спектрометры модификации MOBILE10, MOBILE10-G, MINIID10 - портативные, остальные модификации настольного исполнения.
Спектрометры модификации FOLI10 имеют компактный размер и съёмные измерительные модули. Спектрометры модификаций FOLI10-R, FOLI10-R-S, FOLI10-R-T имеют полноразмерное кюветное отделение, а также могут быть оснащены вторым кюветным отделением и чувствительным охлаждаемым детектором. Спектрометры модификации FOLI10-RE оснащены портом для ввода внешнего излучения. Спектрометры модификации FOLI10-RT оснащены модулем для анализа жидкостей. Спектрометры модификации FOLI30V имеют вакуумируемую оптическую скамью. Спектрометры модификации MASTER10-S оснащены модулем диффузного отражения «интегрирующая сфера». Спектрометры модификации TIGER-T оснащены термостатируемым кюветным отделением для измерения спектров пропускания. Спектрометры модификации TIGER-TS имеют два измерительных модуля: «интегрирующую сферу» и термостатируемое кюветное отделение. Спектрометры модификации MOBILE10-G оснащены модулем для анализа газов.
Спектрометры модификации TIGER-DF, MASTER10-F, MASTER10-D и MASTER10-M оснащены оптическим модулем ввода/вывода ИК-излучения для подключения различных внешних датчиков и модулей через оптоволокно. Спектрометр модификации MASTER10-D имеет возможность подключения только бесконтактного эмиссионного датчика. Спектрометры модификации MASTER10-Pro имеют 8 портов для подключения внешних датчиков. Переключение между каналами производится с помощью программного обеспечения. Корпус спектрометров металлический, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка размещается на задней панели корпуса спектрометра. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом. Общий вид спектрометров представлен на рисунке 1. Вид маркировочной таблички спектрометров представлен на рисунке 2.

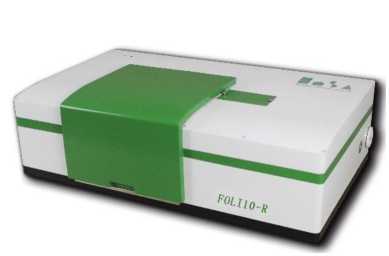

б) FOLI10-R
г) FOLI10-R-T

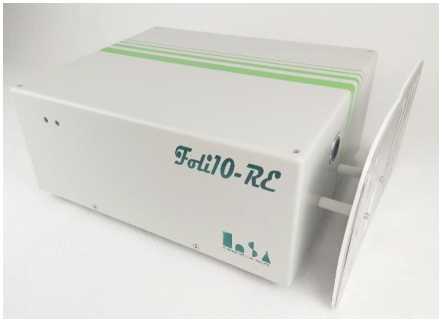

д) FOLI10-RE

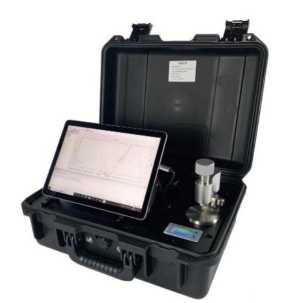

и) MOBILE10
м) MASTER10-S
н) MASTER10-F

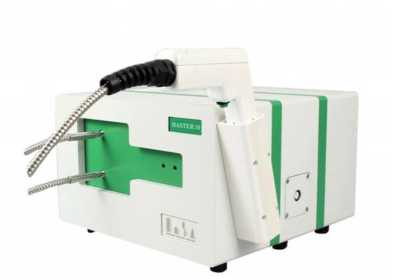

о) MASTER10-M
п) MASTER10-D
с) TIGER-T

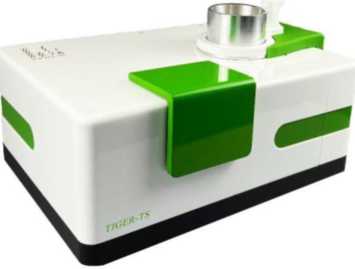

т) TIGER-TS

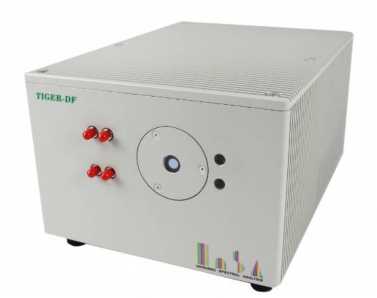

у) TIGER-DF

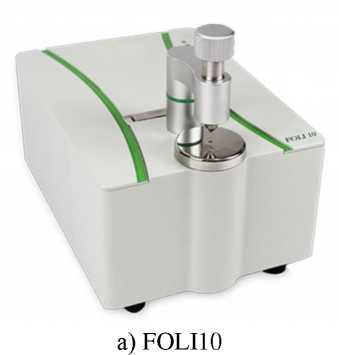

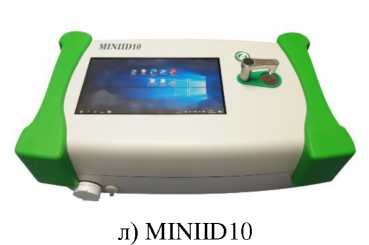

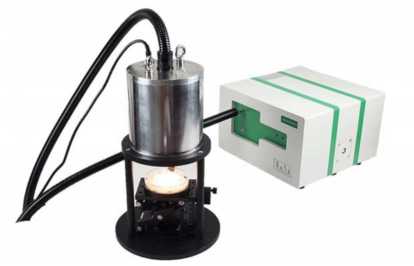

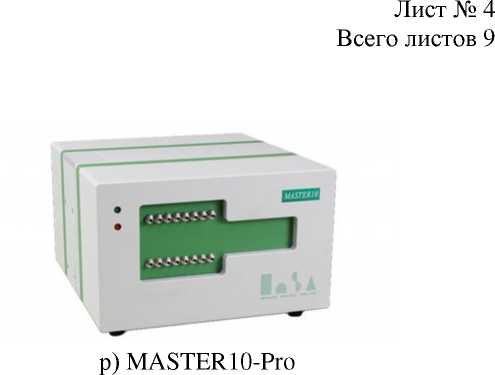

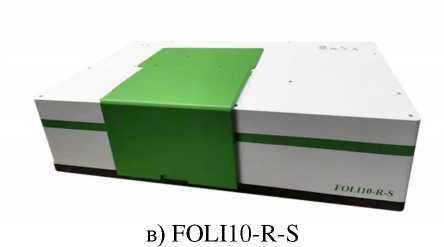

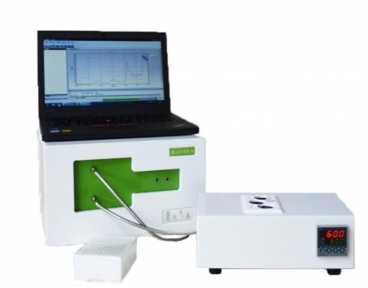

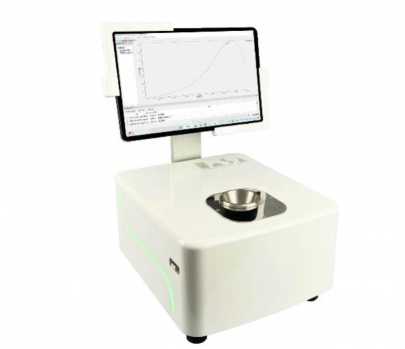

Рисунок 1 - Общий вид ИК-Фурье-спектрометров
Место нанесения серийного номера
System Name : FTIR Spectrometer Type : FOLIIO
Voltage : 220V/50Hz
Serial Number: MSN230020 QpyiQg Production Year : 2024
INSA Optics Technology (Shanghai) Ltd. No.1101 Huyi Highway, Shanghai, China. www.insaoptics.com
Рисунок 2 - Вид маркировочной таблички ИК-Фурье-спектрометров
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||||||
|
FOLI10, FOLI10-RT FOLI10-RE |
FOLI10-R, FOLI10-R-S, FOLI10-R-T |
FOLI20 |
FOLI30V |
MOBILE10, MOBILE10-G |
MINIID10 |
MASTER10-S, MASTER10-D, MASTER10-F, MASTER10-M, MASTER10-Pro |
TIGER-T, TIGER-TS, TIGER-DF | |
|
Диапазон измерений волновых чисел, см-1 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
от 4000 до 500 |
от 12500 до 4000 |
от 12500 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1 |
±1 |
±1 |
±1 |
±1 |
±2 |
±1 |
±2 |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
FOLI10, FOLI10-RE FOLI10-RT |
FOLI10-R, FOLI10-R-S, FOLI10-R-T |
FOLI20 |
FOLI30V |
MOBILE10, MOBILE10-G |
MINIID10 |
MASTER10-S, MASTER10-D, MASTER10-F, MASTER10-M, MASTER10-Pro |
TIGER-T |
TIGER-TS, TIGER-DF | |
|
Диапазон показаний |
от 7800 |
от 7800 |
от 8000 |
от 8000 |
от 5000 |
от 5000 |
от 12500 |
от 12500 |
от 12500 |
|
волновых чисел, см-1 |
до 350 |
до 350 |
до 350 |
до 350 |
до 500 |
до 500 |
до 4000 |
до 4000 |
до 4000 |
|
Спектральное разрешение, см-1 |
1 |
1 |
0,25 |
0,25 |
1 |
2 |
2 |
2 |
2 |
|
Габаритные размеры, мм, не более: | |||||||||
|
длина |
310 |
685 |
685 |
950 |
410 |
260 |
320 |
337 |
480 |
|
ширина |
220 |
415 |
415 |
600 |
320 |
163 |
300 |
247 |
350 |
|
высота |
130 |
223 |
223 |
270 |
170 |
128 |
200 |
182 |
220 |
|
Масса, кг, не более |
7 |
58 |
58 |
110 |
10 |
4,5 |
20 |
15 |
20 |
|
Параметры электрического питания | |||||||||
|
от сети: | |||||||||
|
- напряжение переменного тока, В |
220±22 |
220±22 |
220±22 | ||||||
|
- частота переменного тока, Гц |
50/60 |
50/60 |
50/60 | ||||||
|
Параметры | |||||||||
|
электрического питания от встроенного |
- |
12 |
- | ||||||
|
аккумулятора, В | |||||||||
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +35 | ||||||||
|
- относительная | |||||||||
|
влажность воздуха, %, не более |
60 | ||||||||
