Принцип действия прессов заключается в приложении силы к испытываемому образцу, возникающей при перемещении опорной плиты с заданной скоростью, и одновременного измерения коэффициента пропорциональности электрических сигналов, поступающих от датчиков силы и деформации, а также обработка цифрового сигнала датчика перемещения опорной плиты.

Конструктивно пресса состоят из модуля силозадающего, блока управления приводом, блока сбора и преобразования данных и программно-технического комплекса. Модуль силозадающий состоит из силовой рамы с направляющими колоннами, опорных плит, для установки испытываемого образца, датчика (датчиков) силы и датчика перемещения. Модуль силозадающий получает движение для перемещения опорной плиты от приводного механизма. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы. Перемещение опорной плиты измеряется датчиком перемещения.

Блок управления приводом может быть, как встроенным в модуль силозадающий, так и вынесен отдельно. Программно-технический комплекс совместно с блоком сбора и преобразования данных представляет собой микропроцессорный блок, который осуществляет прием и обработку информации от датчиков силы и перемещения, элементов системы безопасности, а также управляет режимами работы пресса. Позиционирование опорной плиты пресса осуществляется при помощи программно-технического комплекса, а также ручным пультом оператора.

Пресса могут комплектоваться одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы, а также могут иметь несколько испытательных зон.

Выпускаемые модификации прессов отличаются: внешним видом, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазонам измерений силы, пределам допускаемой относительной погрешности измерений силы, диапазонам измерений перемещений (опционально), диапазонам скорости перемещений опорной плиты (опционально), диапазонам скорости нагружения опорной плиты (опционально), пределам допускаемой абсолютной и относительной погрешности перемещений, скорости перемещений и скорости нагружения опорной плиты, а так же принципом нагружения.

Прессы имеют возможность дополнительного подключения системы измерительный ГОСТ-ТЕСТ (рег. № 75946-19)

К средствам измерений данного типа относятся пресса испытательные МИП модификаций: МИП-IO.X-Z, MHn-50.zX-Z, MHH-IOO.zX-Z. MHn-300.zX-Z. МИП-600.X-Z, МИП-1000.Х-Ъ, МИП-2000.X-Z, МИП-ЗООО.Х-Z, МИП-5000.X-Z.

Структура условного обозначения МИП- W.X-Z, где

W - верхний предел измерений силы, кН (см. таблицу 2);

X - Категория точности допускаемой относительной погрешности измерений силы, % (см. таблицу 2);

Z - Классификация по исполнению машин (A, B, С, D)

где:

A - Прессы с усиленной силовой рамой;

B - Прессы стандартного исполнения с четырьмя и более опорными колоннами;

C - Прессы стандартного исполнения с двумя опорными колоннами;

D - Прессы малогабаритные;

Идентификация прессов осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусах прессов, отображающую информацию о модификации прессов и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации, паспорт), которые входят в обязательный комплект поставки прессов и содержат информацию о метрологических и технических характеристиках прессов.

Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер в буквенно-цифровом формате указывается на маркировочной табличке, расположенной на корпусе пресса.

Нанесение знака поверки на средство измерений не предусмотрено.

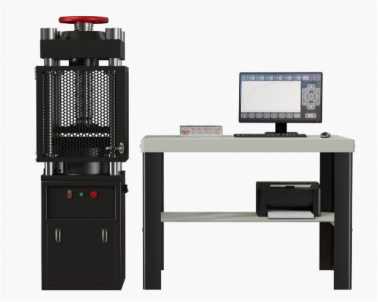

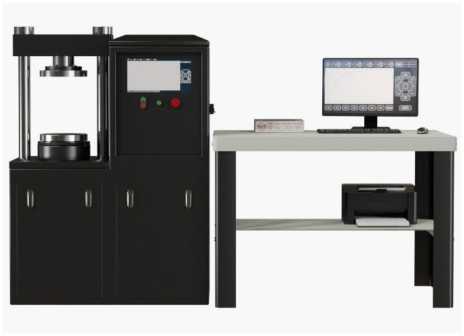

Общий вид прессов представлен на рисунках 1-4.

Место нанесения маркировочной таблички представлено на рисунке 5.

Обозначение места нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 6.

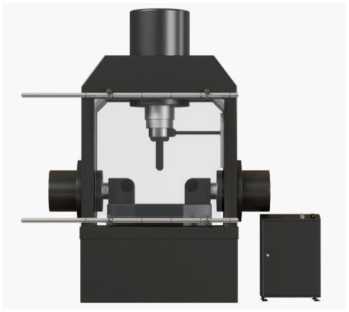

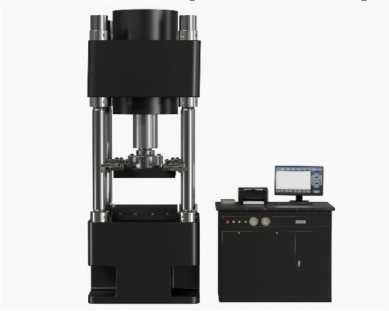

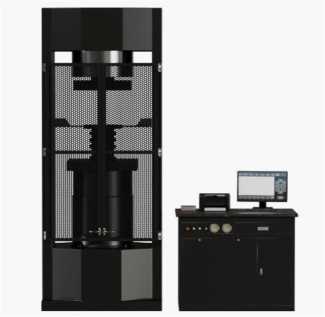

а) Пресс с усиленной силовой рамой и верх-   б) Пресс с усиленной силовой рамой и ниж

ним расположением шпинделя ним расположением шпинделя

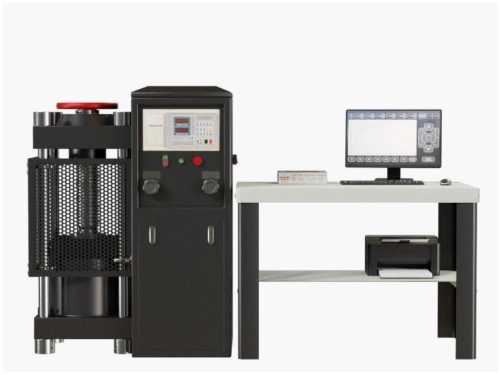

б) Пресс четырехколонного исполнения с автоматической регулируемой опорной плитой

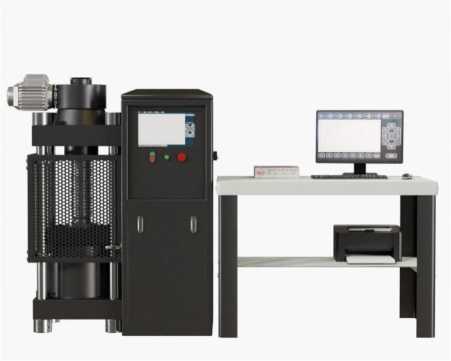

а) Пресс четырехколонного исполнения с встроенной гидравлической станцией

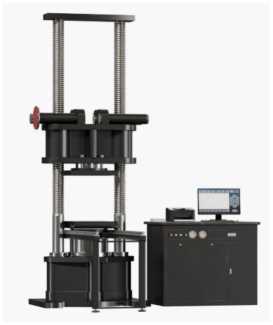

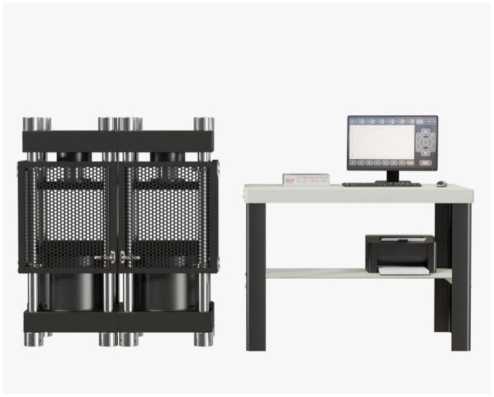

г) Пресс четырехколонного исполнения с двумя раздельными испытательными зонами

Рисунок 2 - Общий вид прессов испытательных МИП-W.X-B

а) Пресс двухколонного исполнения

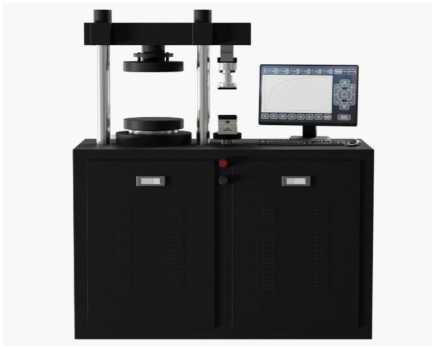

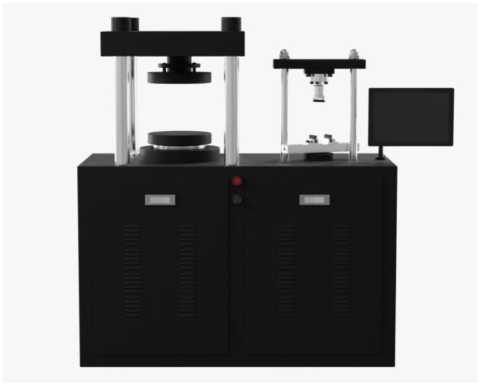

б) Пресс двухколонного исполнения с двумя испытательными зонами основной и дополнительной в) Пресс двухколонного исполнения с двумя раздельными испытательными зонами Рисунок 3 - Общий вид прессов испытательных МИП-W.X-C

а) Пресс малогабаритный с автоматической б) Пресс малогабаритный с механической регулируемой опорной плитой              регулируемой опорной плитой

Рисунок 4 - Общий вид прессов испытательных МИП-W.X-D

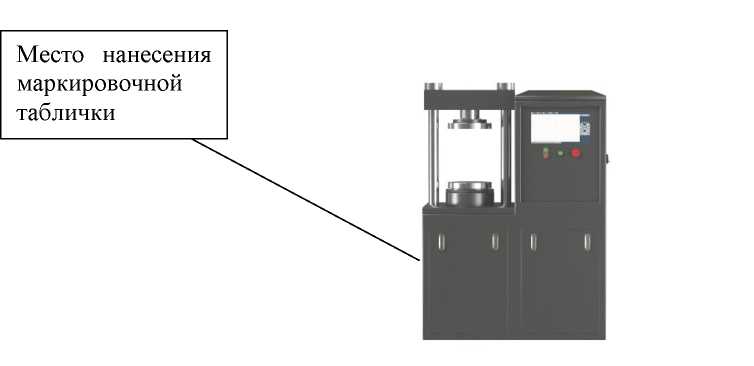

Рисунок 5 - Место нанесения маркировочной таблички

Место нанесения заводского номера

Место нанесения знака утвержденного типа

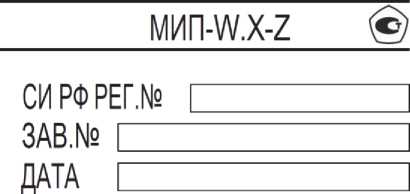

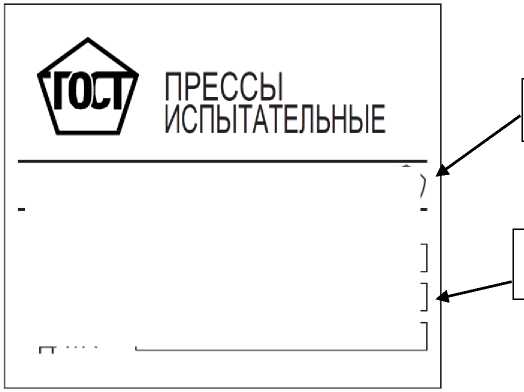

Рисунок 6 - Обозначение места нанесения знака утверждения типа и заводского номера на маркировочной табличке

Таблица 8 - Комплектность
