Номер по Госреестру СИ: 92968-24
92968-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма «Ватт» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194749
ID в реестре СИ - 1418228
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1986 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81860-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Махачкалинской ТЭЦ ООО "Дагестанэнерго", 1, 8, 1, 0, 7, 1 Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86848-22 |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АО "ТОСК" ОЭЗ Липецк, Обозначение отсутствует Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92321-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Саратовэнерго", Обозначение отсутствует Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92458-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "ТОСК" ГП, Обозначение отсутствует Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92968-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт", Обозначение отсутствует Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92968-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт", Обозначение отсутствует Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Акционерное общество Техническая фирма "Ватт" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные признаки |
Значение |
|
1 |
2 |
|
ПО «АльфаЦЕНТР» | |
|
Идентификационное наименование ПО |
ac metrology.dU |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора (контрольной суммы) ПО - MD5 | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляра на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в аттестованном документе ИРЭК.411711.028.МВИ «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационноизмерительной коммерческого учета электроэнергии Акционерное общество Техническая
фирма «Ватт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Правообладатель Акционерное общество Техническая фирма «Ватт» (АО ТФ «Ватт») ИНН 1325002676 Юридический адрес: 430007, Республика Мордовия, г. Саранск, ул. Осипенко, д. 93
Изготовитель
Общество с ограниченной ответственностью «Интер РЭК» (ООО «Интер РЭК») ИНН 7716712474Адрес: 107113, г. Москва, ул. Сокольнический Вал, д. 2, помещ. 23
Телефон: 8 (919) 967-07-03
E-mail: LLCInterREC@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1
Телефон: 8 (495) 647-88-18
E-mail: golovkonata63@gmail.com
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (далее-УСПД), устройство синхронизации системного времени УССВ-2 (далее-УССВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы.
Третий уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер базы данных (далее-сервер ИВК), с установленным программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ) технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Измерительная информация на выходе счетчика без учета коэффициента трансформации.
Электрическая энергия активная (реактивная), как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Измеренные значения приращений активной и реактивной энергии на 30-минутных интервалах времени сохраняются в энергонезависимой памяти счетчиков электроэнергии с привязкой к шкале времени UTC (SU).
Цифровой сигнал с выходов счётчиков при помощи технических средств приема-передачи данных поступает на входы соответствующего УСПД, где осуществляется обработка измерительной информации, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и передача полученных данных на сервер ИВК, а также отображение информации по подключенным к УСПД устройствам. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
Сервер ИВК автоматически с периодичностью опроса не реже 1 раза в сутки опрашивает УСПД, считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий, где осуществляется формирование и хранение полученных данных, оформление отчётных документов, отображение информации на АРМ.
Сервер ИВК раз в сутки формирует отчеты в формате XML-макетов в соответствии с регламентами ОРЭМ, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Internet в программно-аппаратный комплекс АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
ИВК АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входит устройство синхронизации системного времени УССВ, синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.
УСПД при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени УССВ и при расхождении ±1 с и более (параметр программируемый), УСПД производит синхронизацию собственной шкалы времени со шкалой времени УССВ. Сравнение шкалы времени сервера ИВК со шкалой времени УСПД осуществляется при каждом сеансе связи, и при расхождении ±1 с и более (параметр программируемый), сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСПД.
Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется при каждом сеансе связи, но не менее 1 раз в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более (параметр программируемый), выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика, УСПД и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер 18 АИИС КУЭ нанесен на маркировочную табличку типографским способом, которая крепится на корпус сервера ИВК, а также указывается в формуляре.
Комплектность АИИС КУЭ приведена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТЛО-10 |
114 |
|
ТЛП-10-2 |
104 | |
|
ТОЛ-10-I |
22 | |
|
ТОЛ-СЭЩ-10 |
6 | |
|
ТПК-10 |
6 | |
|
ТПЛ-10-М |
16 | |
|
ТПОЛ-10 |
45 | |
|
Трансформатор напряжения |
ЗНОЛП-10 |
36 |
|
ЗНОЛП-6 |
57 | |
|
ЗНОЛПМ-10 |
36 | |
|
ЗНОЛПМ-6 |
162 | |
|
НАМИ-10 |
14 | |
|
НАМИ-10-95 |
4 | |
|
НАМИ-10-95 УХЛ2 |
6 | |
|
НАМИТ-10-2 |
2 | |
|
НАЛИ-НТЗ-10 |
1 | |
|
НАЛИ-НТЗ-6 |
1 | |
|
Счетчик электрической энергии |
A1802RALXQ-P4GB- DW-4 |
137 |
|
Устройство сбора и передачи данных |
RTU-327 |
1 |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Сервер ИВК |
- |
1 |
|
Автоматизированное рабочее место |
АРМ |
1 |
|
Документация | ||
|
Формуляр |
ИРЭК.411711.028.ФО |
1 |

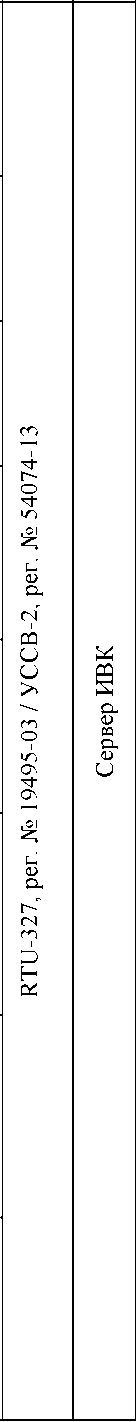

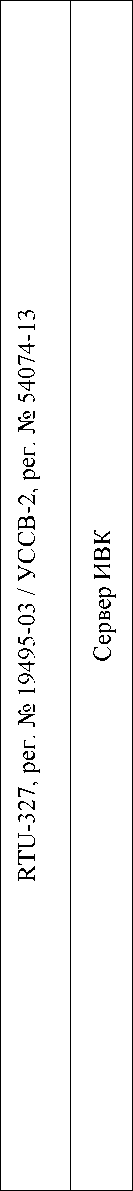

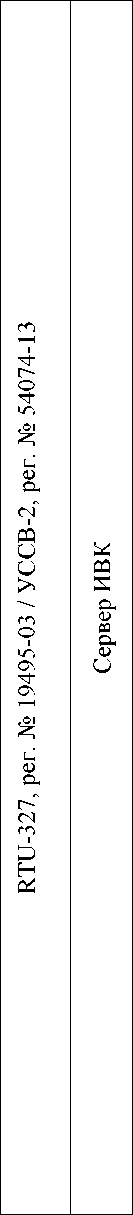

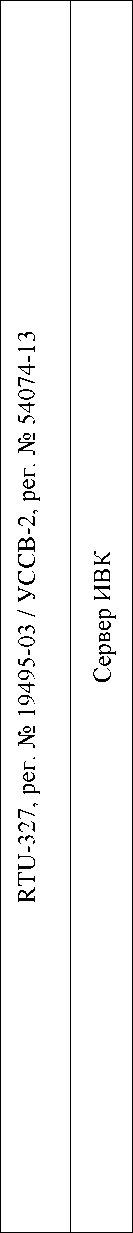

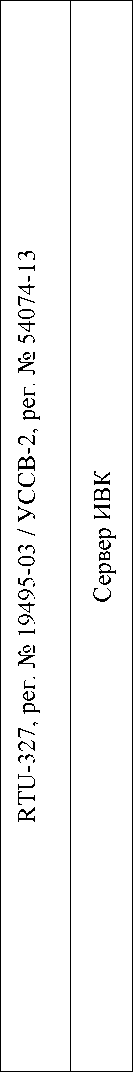

Состав измерительных каналов приведен в таблице 2.
Таблица 2 - Состав
каналов АИИС КУЭ
|
о S о к |
Наименование ИК |
ТТ |
ТН |
Счетчик |
Г) § |
§ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ЯКНО 0136 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 30 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
ГС
го о rf m и и <Z> 1 1Г) сл c^
U о С1и <м ь н Pi |
§ о и о и |
|
2 |
ТП-290 РУ-6 кВ яч. 4 ввод с ПС 220/110/6 кВ «Саранская» яч. 42 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
3 |
ТП-267а РУ-10 кВ яч. 8 ввод с ПС 220/10 кВ «Центролит» яч. 7 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
4 |
ТП-267а РУ-10 кВ яч. 6 ввод с ПС 220/10 кВ «Центролит» яч. 8 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
5 |
ТП-392 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Восточная» яч. 7 |
ТОЛ-10-I 150/5 КТ 0,5S Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
|
6 |
ТП-550 (РП-14) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Восточная» яч. 8 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
7 |
ТП-383 РУ-6 кВ яч. 14 ввод с ПС 110/6 кВ «Восточная» яч. 9 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
НАЛИ-НТЗ-6 6000/100 КТ 0,2 Рег. № 70747-18 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
8 |
ТП-644 (РП-17) РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Восточная» яч. 9 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
9 |
ТП-208 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Восточная» яч. 10 |
ТЛО-10 200/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
10 |
ТП-602 (РП-12) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Восточная» яч. 14 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
11 |
ТП-489 (РП-8) РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Восточная» яч. 17 |
ТПОЛ-10 800/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
12 |
ТП-550 (РП-14) РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Восточная» яч. 28 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
13 |
ТП-644 (РП-17) РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Восточная» яч. 30 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
6
|
1 |
2 |
3 |
4 |
5 |
|
14 |
ТП-602 (РП-12) РУ-6 кВ яч. 9 ввод с ПС 110/6 кВ «Восточная» яч. 32 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
15 |
ТП-489 (РП-8) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Восточная» яч. 35 |
ТПОЛ-10 800/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
16 |
ТП-391 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Восточная» яч. 39 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
17 |
ТП-265 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Восточная» яч. 40 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
18 |
ПКУЭ 0812 ВЛ-6 кВ оп. 11 ввод с ПС 110/6 кВ «Заводская» яч. 9 |
ТОЛ-10-I 150/5 КТ 0,5 ТОЛ-10-1-2 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
19 |
ПКУЭ 0811 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 29 |
ТОЛ-10-I 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
20 |
ПКУЭ 0813 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 37 |
ТОЛ-10-I 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
6
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
21 |
ПКУЭ 0810 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 39 |
ТОЛ-10-I 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
22 |
ТП-319 РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Заводская» яч. 45 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
ГС Tj-г-<z> 1Г) U о С1и rf m и и Г<-1 о 1 1Г) сл c^ S I-,' о &И Г'" <м Г<-1 ь Н Pi | |
|
23 |
ПКУЭ 0088 ВЛ-10 кВ оп. 2 ввод с ПС 35/10 кВ «Красная Рудня» яч. 1 |
ТОЛ-10-I 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 Рег. № 35505-07 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
24 |
ПКУЭ 0087 ВЛ-10 кВ оп. 2 ввод с ПС 35/10 кВ «Красная Рудня» яч. 13 |
ТОЛ-10-I 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
§ о ю о и | |
|
25 |
ТП-558 (РП-13) РУ-10 кВ яч. 19 ввод с ПС 110/10 кВ «Эрьзя» яч. 8 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
26 |
ТП-558 (РП-13) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Эрьзя» яч. 29 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
27 |
КРУН-10 кВ № 1 секция 2 ввод с ПС 110/10 кВ «Эрьзя» яч. 17 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
28 |
ЯКНО 0141 КЛ-10 кВ ввод с ПС 110/10 кВ «Эрьзя» яч. 13 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-08 |
ЗНОЛПМ-10 10000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
|
29 |
ТП-463 (РП-7) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Эрьзя» яч. 26 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
30 |
ТП-50 РУ-6 кВ яч. 5 ввод с ПС 110/6 кВ «Рабочая» яч. 15 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
31 |
ТП-50 РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Рабочая» яч. 8 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
32 |
ТП-210 (РП-4) РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Северная» яч. 14 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
33 |
ТП-865 (РП-27) РУ-6 кВ яч. 21 ввод с ПС 110/6 кВ «Северная» яч. 29 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
34 |
ТП-210 (РП-4) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Северная» яч. 39 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
35 |
ЯКНО 0137 КЛ-6 кВ ввод с ПС 110/6 кВ «Северная» яч. 40 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
36 |
ТП-291 РУ-10 кВ яч. 11 ввод с ПС 110/10 кВ «Северо Западная» яч. 206 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
37 |
ТП-808 (РП-22) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «СевероЗападная» яч. 102 |
ТПК-10 400/5 КТ 0,2S Рег. № 22944-07 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
6
|
1 |
2 |
3 |
4 |
5 |
|
38 |
ТП-203 РУ-10 кВ яч. 9 ввод с ПС 110/10 кВ «СевероЗападная» яч. 203 |
ТЛП-10-2 300/5 КТ 0,5S Рег. № 30709-11 |
НАЛИ-НТЗ-10 10000/^3/100/^3 КТ 0,2 Рег. № 70747-18 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
39 |
ТП-205 РУ-10 кВ яч. 3 ввод с ПС 110/10 кВ «СевероЗападная» яч. 103 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/V3/100/V3 КТ 0,5 Рег. № 35505-07 Рег. № 46738-11 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
40 |
ТП-347 РУ-10 кВ яч. 1 ввод с ПС 110/10 кВ «Северо Западная» яч. 105 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
41 |
ТП-601 РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Северо Западная» яч. 204 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
42 |
ТП-808 (РП-22) РУ-10 кВ яч. 12 ввод с ПС 110/10 кВ «Северо Западная» яч. 405 |
ТПК-10 400/5 КТ 0,2S Рег. № 22944-07 |
ЗНОЛП-10 10000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
43 |
ТП-291 РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Северо Западная» яч. 306 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
44 |
ТП-342 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «Северо Западная» яч. 407 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 Рег. № 46738-11 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
45 |
ТП-313 РУ-10 кВ яч. 1 ввод с ПС 110/10 кВ «Северо Западная» яч. 207 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/V3/100/V3 КТ 0,5 Рег. № 46738-11 Рег. № 35505-07 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
сс
4 го ’^Г 1Г)
I-,' о &И rf m и и
Г<-1 о
I
1Г)
сл ’^Г сл
о &И
Г'" <м ь н
Pi
о
и
о и
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
46 |
ТП-234 РУ-10 кВ яч. 3 ввод с ПС 110/10 кВ «Северо Западная» яч. 208 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 Рег. № 35505-07 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
47 |
ТП-601 РУ-10 кВ яч. 8 ввод с ПС 110/10 кВ «Северо Западная» яч. 308 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
48 |
ТП-204 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «СевероЗападная» яч. 310 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
ГС Tj-г-<z> 1Г) I-,' о rf m и и Г<-1 о 1 1Г) сл ’^Г сл | |
|
49 |
ТП-282 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «СевероЗападная» яч. 410 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 Рег. № 35505-07 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
50 |
ТП-570 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Центральная» яч. 105 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
§ &И о ю &И о и | |
|
51 |
ТП-618 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Центральная» яч. 203 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
I-.' о Он <N ь н Pi | |
|
52 |
ТП-473 (РП-11) РУ-6 кВ яч. 16 ввод с ПС 110/6 кВ «Центральная» яч. 205 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
53 |
ТП-473 (РП-11) РУ-6 кВ яч. 9 ввод с ПС 110/6 кВ «Центральная» яч. 302 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
|
54 |
ТП-412 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 5 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
55 |
ЯКНО 0138 КЛ-6 кВ ввод с ПС 110/6 кВ «Юго-Западная» яч. 6 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
56 |
ТП-237 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Юго-Западная» яч. 1 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
57 |
ТП-241 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 8 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
58 |
ТП-332 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Юго-Западная» яч. 10 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
59 |
ТП-274 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Юго-Западная» яч. 12 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
60 |
ТП-327 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 14 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
61 |
ТП-864 (РП-26) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Юго-Западная» яч. 16 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
62 |
ТП-615 (РП-16) РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 18 |
ТЛП-10-2 300/5 КТ 0,5S Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
сс
4 го ’^Г 1Г)
I-,' о &И rf m и и
Г<-1 о
I
1Г)
сл ’^Г сл
о &И
Г'" <м ь н
Pi
о
и
о и
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
63 |
ЯКНО 0140 КЛ-6 кВ ввод с ПС 110/6 кВ «Юго-Западная» яч. 22 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
64 |
ТП-714 (РП-18) РУ-6 кВ яч. 20 ввод с ПС 110/6 кВ «Юго-Западная» яч. 31 |
ТОЛ-10-I 300/5 КТ 0,5 Рег. № 15128-03 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 16687-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
65 |
ТП-615 (РП-16) РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Юго-Западная» яч. 33 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
ГС Tj-го U о rf m и и Г<-1 о 1 сл сл S о Г-' <м Г<-1 ь Н Pi | |
|
66 |
ТП-714 (РП-18) РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 40 |
ТОЛ-10-I 300/5 КТ 0,5 Рег. № 15128-01 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 16687-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
67 |
ТП-575 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 44 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
§ о ю о и | |
|
68 |
ЯКНО 0127 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 103 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
69 |
ЯКНО 0144 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 108 |
ТЛО-10 150/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
70 |
ТП-255 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Южная» яч. 110 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
71 |
ЯКНО 0142 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 112 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
72 |
ЯКНО 0131 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 114 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
|
73 |
ЯКНО 0130 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 203 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
74 |
ЯКНО 0128 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 206 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
75 |
ЯКНО 0129 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 208 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
76 |
ТП-411 РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Южная» яч. 210 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
77 |
ЯКНО 0146 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 212 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
78 |
ПКУЭ 0814 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Пивовар» яч. 209 |
ТОЛ-10-I 400/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
79 |
ПКУЭ 0815 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Пивовар» яч. 410 |
ТОЛ-10-I 400/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
80 |
ТП-328 РУ-6 кВ яч. 3 ввод с «Саранская ТЭЦ-2» яч. 2 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
81 |
ТП-359 РУ-6 кВ яч. 2 ввод с «Саранская ТЭЦ-2» яч. 2 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
82 |
РП-19 РУ-6 кВ яч. 11 ввод с «Саранская ТЭЦ-2» яч. 6 |
ТОЛ-СЭЩ-10 600/5 КТ 0,5 Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
6
|
1 |
2 |
3 |
4 |
5 |
|
83 |
РП-19 РУ-6 кВ яч. 2 ввод с «Саранская ТЭЦ-2» яч. 28 |
ТОЛ-СЭЩ-10 600/5 КТ 0,5 Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
84 |
ТП-227 РУ-6 кВ яч. 6 ввод с ПС 110 кВ «Резинотехника» РП-5 яч. 18 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
85 |
ТП-539 РУ-6 кВ яч. 3 ввод с ПС 110 кВ «Резинотехника» яч. 47 |
ТЛО-10 200/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
86 |
ТП-290 РУ-6 кВ яч. 9 ввод с ГПП-2 «Лисма» яч. 10 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
87 |
ТП-290 РУ-6 кВ яч. 12 ввод с ГПП-2 «Лисма» яч. 19 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
88 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 3 |
ТПОЛ-10 100/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
89 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 11 |
ТПОЛ-10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
90 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 12 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
91 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 13 |
ТПОЛ-10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
6
|
1 |
2 |
3 |
4 |
5 |
|
92 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 24 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
93 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 25 |
ТПОЛ-10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
94 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 26 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
95 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 27 |
ТПОЛ-10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
96 |
ЯКНО 0145 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 31 |
ТЛО-10 50/5 КТ 0,2S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
97 |
ЯКНО 0143 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 7 |
ТЛО-10 50/5 КТ 0,2S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
98 |
ТП-547 (РП-10) РУ-6 кВ яч. 17 ввод с ПС 110/6 кВ «Рабочая» яч. 6 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
99 |
ТП-547 (РП-10) РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Рабочая» яч. 13 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
100 |
КРУН-10 кВ № 1 секция 1 ввод с ПС 110/10 кВ «Эрьзя» яч. 30 |
ТЛП-10-2 200/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
сс
4 го ’^Г 1Г)
I-,' о &И rf m и и
Г<-1 о
I
1Г)
сл ’^Г сл
о &И
Г'" <м ь н
Pi
о
и
о и
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
101 |
ТП-463 (РП-7) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Эрьзя» яч. 9 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
102 |
КРУН0003 яч. 2 ввод с ПС 110/10 кВ «Посоп» яч. 202 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
103 |
КРУН0003 яч. 1 ввод с ПС 110/10 кВ «Посоп» яч. 302 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
104 |
ТП-612 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Центральная» яч. 404 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
ГС Tj-г- <z> 1Г) U о rf m и и Г<-1 о 1 1Г) сл ’^Г сл S I-.' о С1и <N ь н Pi | |
|
105 |
ТП-618 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Центральная» яч. 305 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
§ &И о ю &И о и | |
|
106 |
ТП-802 (РП-23) РУ-6 кВ яч. 26 ввод с ПС ПС 110/6 кВ «Северная» яч. 7 |
ТЛП-10-2 1000/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 Рег. № 46738-11 Рег. № 23544-07 |
A1802RALXQ-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
107 |
ТП-802 (РП-23) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Северная» яч. 24 |
ТЛП-10-2 1000/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
108 |
ТП-866 (РП-28) РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Центральная» яч. 108 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
|
109 |
ТП-866 (РП-28) РУ-6 кВ яч. 19 ввод с ПС 110/6 кВ «Центральная» яч. 407 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
110 |
ТП-864 (РП-26) РУ-6 кВ яч. 23 ввод с ПС 110/6 кВ «Юго-Западная» яч. 41 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
111 |
ЯКНО 0147 КЛ-6 кВ ввод с ПС110/6 кВ «Центральная» яч. 103 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
112 |
РП-29 РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Пивовар» яч. 105 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
113 |
РП-29 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Пивовар» яч. 308 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
114 |
ТП-855 (РП-25) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Посоп» яч. 107 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
115 |
ТП-855 (РП-25) РУ-10 кВ яч. 21 ввод с ПС 110/10 кВ «Посоп» яч. 209 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
116 |
ТП-855 (РП-25) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Посоп» яч. 307 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/V3/100/V3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
сс
4 го ’^Г 1Г)
I-,' о &И rf m и и
Г<-1 о
I
сл
Tt сл
о &И
Г'" <м ь н
Pi
о
и
о и
|
1 |
2 |
3 |
4 |
5 |
|
ТП-855 (РП-25) РУ-10 кВ яч. 10 |
ТЛП-10-2 |
ЗНОЛП-10 |
A1802RALXQ- | |
|
117 |
ввод с |
400/5 |
10000/^3/100/^3 |
P4GB-DW-4 |
|
ПС 110/10 кВ |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
«Посоп» яч. 409 |
Рег. № 30709-11 |
Рег. № 46738-11 |
Рег. № 31857-11 | |
|
ТЛП-10-2 |
ЗНОЛП-6 |
A1802RALXQ- | ||
|
118 |
РП-31 РУ-6 кВ |
150/5 |
6000/V3/100/V3 |
P4GB-DW-4 |
|
яч. 7 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 30709-11 |
Рег. № 46738-11 |
Рег. № 31857-06 | ||
|
РП-31 РУ-6 кВ яч. 18 |
ТЛП-10-2 |
ЗНОЛП-6 |
A1802RALXQ- | |
|
119 |
150/5 |
6000/V3/100/V3 |
P4GB-DW-4 | |
|
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | ||
|
Рег. № 30709-11 |
Рег. № 46738-11 |
Рег. № 31857-06 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
120 |
«Биохимик» РУ-6 кВ яч. 103 |
400/5 |
6000/100 |
P4GB-DW-4 |
|
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | ||
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
121 |
«Биохимик» |
400/5 |
6000/100 |
P4GB-DW-4 |
|
РУ-6 кВ яч. 112 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 207 |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
122 |
400/5 |
6000/100 |
P4GB-DW-4 | |
|
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | ||
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
123 |
«Биохимик» |
1000/5 |
6000/100 |
P4GB-DW-4 |
|
РУ-6 кВ яч. 208 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 307 |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
124 |
400/5 |
6000/100 |
P4GB-DW-4 | |
|
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | ||
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
125 |
«Биохимик» |
400/5 |
6000/100 |
P4GB-DW-4 |
|
РУ-6 кВ яч. 308 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
126 |
«Биохимик» |
400/5 |
6000/100 |
P4GB-DW-4 |
|
РУ-6 кВ яч. 403 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ |
ТЛО-10 |
НАМИ-10-95 |
A1802RALXQ- | |
|
127 |
«Биохимик» |
400/5 |
6000/100 |
P4GB-DW-4 |
|
РУ-6 кВ яч. 411 |
КТ 0,2S |
КТ 0,5 |
КТ 0,2S/0,5 | |
|
Рег. № 25433-11 |
Рег. № 60002-15 |
Рег. № 31857-11 | ||
|
ГПП 110/6 кВ | ||||
|
128 |
«Биохимик» РУ-6 кВ яч. 414 |
ТЛО-10 400/5 |
НАМИ-10-95 6000/100 |
A1802RALXQ- P4GB-DW-4 |
сс
4 го ’^Г 1Г)
I-,' о &И rf m и и
Г<-1 о
I
1Г)
сл ’^Г сл
о &И
Г'" <м ь н
Pi
о
и
о и
|
1 |
2 |
3 |
4 |
5 |
|
КТ 0,2S Рег. № 25433-11 |
КТ 0,5 Рег. № 60002-15 |
КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
129 |
ТП-904 РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Юго-Западная» яч. 19 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
130 |
ТП-72 (РП-15) РУ-6 кВ яч. 15 ввод с ПС 110/6 кВ «Северная» яч. 59 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/V3/100/V3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
131 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 212 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
132 |
ТП-802 (РП-23) РУ-6 кВ яч. 2 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 23544-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
133 |
ТП-802 (РП-23) РУ-6 кВ яч. 35 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
134 |
ТП-802 (РП-23) РУ-6 кВ яч. 22 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 23544-07 Рег. № 46738-11 Рег. № 23544-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
135 |
ТП-802 (РП-23) РУ-6 кВ яч. 33 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/V3/100/V3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
136 |
ГПП 110/6 кВ «Биохимик» яч. 205 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
137 |
ГПП 110/6 кВ «Биохимик» яч. 404 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
6
1
|
2 |
3 |
4 |
5 |
6 |
7
Примечания:
-
1. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2. Допускается замена УСПД, УССВ на аналогичные, утвержденных типов.
-
3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±) 5, % |
Границы погрешности в рабочих условиях (±) 5, % |
|
1 |
2 |
3 |
4 |
|
1-4, 10, 11, 14, 15, 35, 36, 43, 52, 53, 55, 63, 68, 69, |
Активная |
0,8 |
2,8 |
|
72, 73, 75, 80, 86, 87, |
Реактивная |
2,2 |
4,5 |
|
112,113 | |||
|
5, 9, 16, 17, 22, 28, 39-41, 44-51, 54, 56-60, 67, 70, 76, 81, 84, 85, 105, 111 |
Активная Реактивная |
1,0 2,6 |
|
|
18-21, 23, 24, 64, 66, 77- |
Активная |
1,0 |
2,9 |
|
79, 82, 83, 88-95 |
Реактивная |
2,6 |
4,6 |
|
25-27, 30, 31, 33, 37, 42, 61, 96-100, 102-104, 106- |
Активная Реактивная |
0,7 1,7 |
1,2 2,0 |
|
110, 114-128, 131-137 | |||
|
6-8, 12, 13, 29, 32, 34, 65, |
Активная |
0,4 |
1,0 |
|
71, 74, 101, 129, 130 |
Реактивная |
1,1 |
1,8 |
|
38, 62 |
Активная |
0,8 |
1,6 |
|
Реактивная |
2,2 |
2,7 | |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC |
5 | ||
|
(SU), (±) с | |||
|
Примечания: | |||
| |||
|
соответствующие вероятности Р = 0,95 | |||
|
3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и при cosф=0,8, токе ТТ, равном 5 % от 1ном для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от 0 до +30 °С. | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
137 |
|
Нормальные условия: параметры сети:
|
от 99 до 101 от 100 до 120 0,9 50 от +21 до +25 |
|
1 |
2 |
|
Условия эксплуатации параметры сети: - напряжение, % от Uном |
от 90 до 110 |
|
- ток, % от Iном |
от 1(2) до 120 |
|
- коэффициент мощности cos9 (sin9) |
от 0,5 инд. до 1 емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -40 до +40 |
|
температура окружающей среды для счетчиков, °С |
от +0 до + 30 |
|
температура окружающей среды для сервера ИВК, °С |
от +10 до + 30 |
|
температура окружающей среды для УСПД, °С |
от +15 до + 25 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: Альфа А1800 (рег. № 31857-06, рег. 31857-11): - среднее время наработки на отказ, ч, не менее: |
120 000 |
|
УСПД (рег. № 19495-03): - среднее время наработки на отказ, ч, не менее |
40 000 |
|
УССВ (рег. № 54074-13): - среднее время наработки на отказ, ч, не менее |
74 500 |
|
Сервер: - среднее время наработки на отказ, ч, не менее |
100 000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: Счетчики: Альфа А1800 (рег. № 31857-06, рег. 31857-11): - графиков нагрузки для одного канала с интервалом 30 минут, сут, не менее |
1200 |
|
УСПД (рег. № 19495-03): -суточные данные о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу, сут, не менее |
45 |
|
Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика и УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика и УСПД;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера;
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на УСПД;
-
- установка пароля на сервер.
