Номер по Госреестру СИ: 92971-24
92971-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала «Марий Эл и Чувашии» ПАО «Т Плюс» (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, выработанной и потребленной отдельными технологическими объектами, сбора, хранения и обработки полученной информации. Результаты измерений могут быть использованы для коммерческих расчетов.
Общие сведения
Дата публикации - 14.03.2025
Срок свидетельства -
Номер записи - 194752
ID в реестре СИ - 1418231
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс")
Страна - РОССИЯ
Населенный пункт - г. Оренбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1986 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (15)
№507 от 2025.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82633-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Сакмарской ТЭЦ филиала "Оренбургский" ПАО "Т Плюс", Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
82630-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Каргалинской ТЭЦ для филиала "Оренбургский" ПАО "Т Плюс", Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
83021-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ Саранской ТЭЦ - 2, - Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
83023-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Орской ТЭЦ-1 филиала "Оренбургский" ПАО "Т Плюс", Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
84246-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Т Плюс" (Пензенская ТЭЦ-1), Обозначение отсутствует Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
92971-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс", Обозначение отсутствует Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
|
92971-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс", Публичное акционерное общество "Т Плюс" (ПАО "Т Плюс") (РОССИЯ г. Оренбург) |
ОТ МП |
4 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала "Марий Эл и Чувашии" ПАО "Т Плюс" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение «АльфаЦЕНТР», которое обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами «АльфаЦЕНТР».
Уровень защиты программного обеспечения «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1-
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «АльфаЦЕНТР» |
|
Номер версии (идентификационный номер) ПО |
не ниже 15.1 |
|
Цифровой идентификатор ПО (ac metrology2.dU) |
39989384CC397C1B48D401302C722B02 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии и мощности филиала «Марий Эл и Чувашии» ПАО «Т Плюс», аттестованном ООО «Энергокомплекс», г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к АИИС КУЭГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Т Плюс» (ПАО «Т Плюс») ИНН 6315376946
Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога Балтия, км 26-й, д. 5 стр. 3, оф. 506
Телефон: +7 (8352) 22-52-05
E-mail: info@tplusgroup.ru
Изготовитель
Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс»)ИНН 6315376946
Адрес места осуществления деятельности: 428022, Чувашская Республика - Чувашия, г. Чебоксары, Марпосадское ш., д. 4
Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога Балтия, км 26-й, д. 5 стр. 3, оф. 506
Телефон: +7 (8352) 22-52-05
E-mail: info@tplusgroup.ru
Испытательный центр
: ответственностью«Энергокомплекс»
Общество с ограниченной
(ООО «Энергокомплекс»)
ИНН 7444052356
Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2
Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, оф. 23 Телефон: +7 (351) 951-02-67
E-mail: encomplex@yandex.ru
Правообладатель
Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс») ИНН 6315376946Юридический адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога Балтия, км 26-й, д. 5 стр. 3, оф. 506
Телефон: +7 (8352) 22-52-05
E-mail: info@tplusgroup.ru
АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределением функций измерения.
АИИС КУЭ решает следующие функции:
-
- автоматические измерения 30-минутных приращений активной и реактивной электроэнергии и средних на 30-минутных интервалах значений активной и реактивной мощности;
-
- периодически (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин);
-
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
- передача результатов измерений в центры сбора и обработки информации (ЦСОИ) смежных субъектов оптового рынка;
-
- предоставление, по запросу, контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - смежных участников оптового рынка электроэнергии;
-
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
-
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
-
- конфигурирование и настройка параметров АИИС КУЭ;
-
- ведение системы единого времени в АИИС КУЭ (коррекция времени), соподчинённой национальной шкале времени.
АИИС КУЭ включает в себя следующие уровни:
1-ый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.
2-ой уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер ИВК, устройство синхронизации системного времени (УССВ), автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «АльфаЦЕНТР».
На уровне ИВК обеспечивается:
-
- автоматический регламентный сбор результатов измерений;
-
- автоматическое выполнение коррекции времени;
-
- сбор данных о состоянии средств измерений;
-
- контроль достоверности результатов измерений;
-
- восстановление данных (после восстановления работы каналов связи, восстановления питания и т.п.);
-
- возможность масштабирования долей именованных величин электрической энергии;
-
- хранение результатов измерений, состояний объектов и средств измерений в течение 3,5 лет;
-
- ведение нормативно-справочной информации;
-
- ведение «Журналов событий»;
-
- формирование отчетных документов;
-
- передача результатов измерений и данных о состоянии средств измерений на вышестоящие уровни, заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ);
-
- безопасность хранения данных и ПО в соответствии с ГОСТ Р 52069.0-2013;
-
- конфигурирование и параметрирование технических средств и ПО;
-
- предоставление пользователям и эксплуатационному персоналу регламентированного доступа к визуальным, печатным и электронным данным;
-
- диагностика работы технических средств и ПО;
-
- разграничение прав доступа к информации;
-
- измерение времени и синхронизацию времени от СОЕВ.
АРМ обеспечивает представление в визуальном виде и на бумажном носителе следующей информации:
-
- отпуск или потребление активной и реактивной мощности, усредненной за 30минутные интервалы по любой линии или объекту за любые интервалы времени;
-
- показатели режимов электропотребления;
-
- максимальные значения мощности по линиям и объектам по всем зонам суток и суткам;
электрической энергии за любой
-
- допустимый и фактический небаланс контролируемый интервал времени.
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике электрической энергии мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной электрической мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за электрической мощности.
период значениям активной и полной
счетчика без учета коэффициента
Измерительная информация на выходе трансформации:
-
- активная и реактивная электрическая энергия как интеграл от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемых для интервалов времени 30 мин;
-
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков электрической энергии по проводным линиям связи поступает на верхний уровень АИИС КУЭ (сервер ИВК).
На верхнем - втором уровне АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер ИВК формирует и передает данные субъектам ОРЭМ в формате XML в соответствии с регламентами ОРЭМ по электронной почте.
ИИК, ИВК и каналы связи между ними образуют измерительные каналы (ИК).
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя устройство синхронизации системного времени с приемником сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS.
Часы УССВ синхронизированы с приемником сигналов точного времени. УССВ обеспечивает коррекцию часов сервера ИВК. Коррекция часов сервера ИВК производится при расхождении часов сервера ИВК и времени УССВ более чем на ±1 с. Сервер ИВК осуществляет коррекцию времени счетчиков. Коррекция часов счетчиков проводится при расхождении часов счетчика и сервера ИВК более чем на ±2 с.
Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 01 средства измерений указывается в паспорте типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в паспорте на АИИС КУЭ.
Таблица 5 -
|
Наименование |
Обозначение |
Количество шт./экз. |
|
1 |
2 |
3 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М |
17 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03 |
83 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М.09 |
5 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03.09 |
7 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М.01 |
4 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М.08 |
2 |
|
Трансформатор тока |
ТШВ15Б |
9 |
|
Трансформатор тока |
ТШЛ20Б-1 |
9 |
|
Трансформатор тока |
ТВ-220-I У2 |
9 |
|
Трансформатор тока |
ТВ-110-1-2 У2 |
45 |
|
Трансформатор тока |
ТВЛМ-10 |
58 |
|
Трансформатор тока |
ТОЛ-10-1-2 У2 |
6 |
|
Трансформатор тока |
ТОЛ-ЭС-10 |
4 |
|
Трансформатор тока |
ТОЛ-СЭЩ-10 |
4 |
|
Трансформатор тока |
ТОЛ-СЭЩ |
3 |
|
Трансформатор тока |
ТПОЛ10 |
26 |
|
Трансформатор тока |
ТПЛМ-10 |
4 |
|
Трансформатор тока |
ТЛМ-10 |
18 |
|
Трансформатор тока |
ТПЛ-10 |
2 |
|
Трансформатор тока |
Т-0,66 У3 |
39 |
|
Трансформатор тока |
ТШВ-15 |
3 |
|
Трансформатор тока |
AON-F |
3 |
|
Трансформатор тока |
ТПЛ-35-3 УХЛ2 |
16 |
|
Трансформатор тока |
ТВ-110-1-1 УХЛ2 |
6 |
|
Трансформатор тока |
ТВ-СВЭЛ-110 |
3 |
|
Трансформатор тока |
ТВ-110-VI УХЛ2 |
12 |
|
Трансформатор напряжения |
ЗНОМ-20-63 |
6 |
|
Трансформатор напряжения |
ЗНОМ-15-63 |
15 |
|
Трансформатор напряжения |
НКФ-220-58 |
6 |
|
Трансформатор напряжения |
НКФ-110-57 У1 |
12 |
|
Трансформатор напряжения |
НАМИ-10-95УХЛ2 |
4 |
|
Трансформатор напряжения |
UKM 24/3 |
3 |
|
Трансформатор напряжения |
НТМИ-6-66 |
2 |
|
Трансформатор напряжения |
ЗНОЛ-СВЭЛ-35 ш-4 УХЛ1 |
6 |
|
Сервер ИВК |
ProLiant DL360 Gen10 |
1 |
таблицы 5
|
1 |
2 |
3 |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Программное обеспечение |
АльфаЦЕНТР |
1 |
|
Паспорт |
- |
1 |

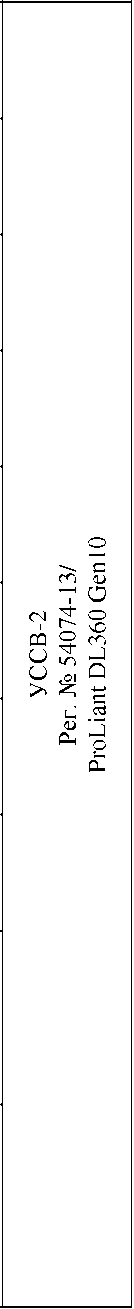

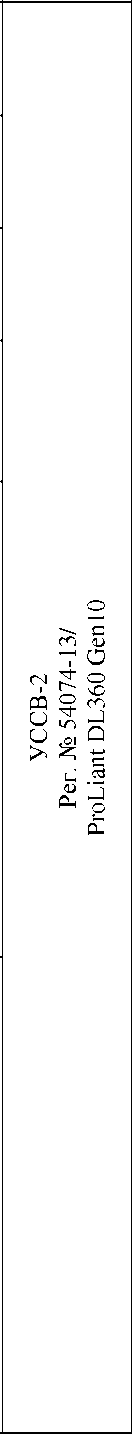

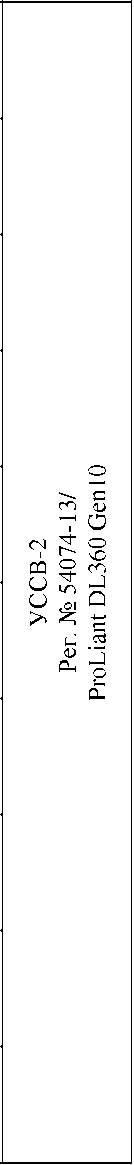

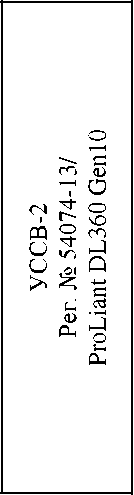

Таблица 2 - Состав ИК
|
Номер и наименование ИК |
ТТ |
ТН |
Счетчик | |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Чебоксарская ТЭЦ-2, ТГ-1 |
ТШВ15Б 8000/5 Кл. т. 0,5 Рег. № 5719-76 |
ЗНОМ-20-63 18000/^3/100/^3 Кл. т. 0,5 Рег. № 1593-62 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
2 |
Чебоксарская ТЭЦ-2, ТГ-2 |
ТШВ15Б 8000/5 Кл. т. 0,5 Рег. № 5719-76 |
ЗНОМ-15-63 10000/V3/100/V3 Кл. т. 0,5 Рег. № 1593-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
3 |
Чебоксарская ТЭЦ-2, ТГ-3 |
ТШЛ20Б-1 8000/5 Кл. т. 0,2 Рег. № 4016-74 |
ЗНОМ-20-63 18000/V3/100/V3 Кл. т. 0,5 Рег. № 1593-62 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
4 |
Чебоксарская ТЭЦ-2, ТГ-4 |
ТШЛ20Б-1 10000/5 Кл. т. 0,2 Рег. № 4016-74 |
ЗНОМ-15-63 10000/V3/100/V3 Кл. т. 0,5 Рег. № 1593-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
21 |
Чебоксарская ТЭЦ-2, ОРУ 220 кВ, яч. 1 |
ТВ-220-I У2 1000/5 Кл. т. 0,5 Рег. № 64181-16 |
НКФ-220-58 220000/V3/100/V3 Кл. т. 0,5 Рег. № 87519-22 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
22 |
Чебоксарская ТЭЦ-2, ОРУ 220 кВ, яч. 3 |
ТВ-220-I У2 1000/5 Кл. т. 0,5 Рег. № 64181-16 |
НКФ-220-58 220000/V3/100/V3 Кл. т. 0,5 Рег. № 87519-22 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
23 |
Чебоксарская ТЭЦ-2, ОРУ 220 кВ, яч. 4 |
ТВ-220-I У2 1000/5 Кл. т. 0,5 Рег. № 64181-16 |
НКФ-220-58 220000/V3/100/V3 Кл. т. 0,5 Рег. № 87519-22 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Зав. № 0107050159 Рег. № 27524-04 |
|
24 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 4 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
25 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 12 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
26 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 10 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
УССВ/
Сервер
6
|
1 |
2 |
3 |
4 |
5 |
|
27 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 20 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
28 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 21 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
29 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 23 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
30 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 22 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
31 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 9 |
ТВ-110-1-2 У2 2000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
32 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 15 |
ТВ-110-1-2 У2 2000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
33 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 26 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
34 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 25 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
35 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 8 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
36 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 7 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
37 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 18 |
ТВ-110-1-2 У2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
38 |
Чебоксарская ТЭЦ-2, ОРУ 110 кВ, яч. 17 |
ТВ-110-1-2 У2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-11 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
39 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 104 |
ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
40 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 107 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
41 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 108 |
ТОЛ-10-1-2 У2 300/5 Кл. т. 0,5 Рег. № 15128-07 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
42 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 109 |
ТВЛМ-10 800/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
43 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 110 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
44 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 111 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
45 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 112 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
46 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 113 |
ТВЛМ-10 800/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
47 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 117 |
ТОЛ-ЭС-10 150/5 Кл. т. 0,5 Рег. № 34651-07 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
48 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 118 |
ТОЛ-СЭЩ-10 400/5 Кл. т. 0,5 Рег. № 32139-11 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
49 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 202 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
50 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 203 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
51 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 204 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
52 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 205 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
53 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 207 |
ТВЛМ-10 100/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
54 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 208 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
55 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 209 |
ТЛМ-10 600/5 Кл. т. 0,5 Рег. № 2473-69 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
56 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 210 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
57 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 211 |
ТВЛМ-10 800/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
58 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 212 |
ТОЛ-10-1-2 У2 300/5 Кл. т. 0,5 Рег. № 15128-07 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Зав. № 940 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
59 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 216 |
ТОЛ-10-1-2 У2 300/5 Кл. т. 0,5 Рег. № 15128-07 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
60 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 217 |
ТПЛМ-10 150/5 Кл. т. 0,5 Рег. № 2363-68 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
61 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 218 |
ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
62 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 304 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
63 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 305 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
64 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 306 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
65 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 307 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
66 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 308 |
ТОЛ-СЭЩ-10 400/5 Кл. т. 0,5 Рег. № 32139-11 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
67 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 309 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
68 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 310 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
69 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 311 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
70 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 312 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
71 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 315 |
ТВЛМ-10 100/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
72 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 316 |
ТОЛ-10-1-8 У2 600/5 Кл. т. 0,5S Рег. № 47959-11 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
73 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 317 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
74 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 319 |
ТПОЛ10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
75 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 322 |
ТОЛ-ЭС-10 100/5 Кл. т. 0,5 Рег. № 34651-07 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
76 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 323 |
ТПОЛ10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
77 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 324 |
ТЛМ-10 200/5 Кл. т. 0,5 Рег. № 2473-69 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
78 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 402 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
79 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 403 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
80 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 404 |
ТОЛ-10-1-8 У2 600/5 Кл. т. 0,5S Рег. № 47959-11 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
81 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 405 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
82 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 408 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
83 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 409 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
84 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 410 |
ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
85 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 416 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
86 |
Чебоксарская ТЭЦ-2, ЗРУ 6 кВ, яч. 418 |
ТПОЛ10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
87 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ МНС, п. 3 |
Т-0,66 У3 40/5 Кл. т. 0,5 Рег. № 9504-84 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17 |
|
88 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ МНС, п. 20 |
Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
89 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ МНС, п. 21 |
Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
90 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ производстве нного корпуса МНС |
Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
91 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ производстве нного корпуса МНС, п. 4 |
Т-0,66 У3 75/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
92 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ производстве нного корпуса МНС, п. 2 |
Т-0,66 У3 50/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
94 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ МНС, п. 17 |
Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17 |
|
95 |
Чебоксарская ТЭЦ-2, Силовая сборка №1 узла нейтрализаци и ХВО |
Т-0,66 У3 150/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
96 |
Чебоксарская ТЭЦ-2, РУ-0,4 кВ ЦРМ, п. № 7 |
Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 67928-17 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
|
97 |
Новочебоксар ская ТЭЦ-3, ТГ-1 |
ТШВ-15 8000/5 Кл. т. 0,5 Рег. № 1836-63 |
ЗНОМ-15-63 6000/^3/100/^3 Кл. т. 0,5 Рег. № 1593-62 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
101 |
Новочебоксар ская ТЭЦ-3, ТГ-5 |
ТШВ15Б 8000/5 Кл. т. 0,5 Рег. № 5719-76 |
ЗНОМ-15-63 10000/^3/100/^3 Кл. т. 0,5 Рег. № 1593-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
102 |
Новочебоксар ская ТЭЦ-3, ТГ-6 |
ТШЛ20Б-1 8000/5 Кл. т. 0,2 Рег. № 4016-74 |
ЗНОМ-15-63 10000/^3/100/^3 Кл. т. 0,5 Рег. № 1593-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
103 |
Новочебоксар ская ТЭЦ-3, ТГ-7 |
AON-F 8000/5 Кл. т. 0,5S Рег. № 43946-10 |
UKM 24/3 10500/^3/100/^3 Кл. т. 0,5 Рег. № 51204-12 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
115 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 3 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
116 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 4 |
ТПОЛ10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
|
117 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 7 |
ТОЛ-СЭЩ 600/5 Кл. т. 0,5S Рег. № 51623-12 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
118 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 10 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
119 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 16 |
ТВЛМ-10 1000/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
120 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 17 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
121 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 18 |
ТЛМ-10 1000/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
122 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 24 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
123 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 27 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
124 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 33 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
125 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 37 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
126 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 43 |
ТПОЛ10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
128 |
Новочебоксар ская ТЭЦ-3, ГРУ 6 кВ, яч. 47 |
ТПЛМ-10 150/5 Кл. т. 0,5 Рег. № 2363-68 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
129
130
132
Новочебоксар ская ТЭЦ-3,
ГРУ 6 кВ,
яч. 50_________
Новочебоксар ская ТЭЦ-3,
ГРУ 6 кВ,
яч. 53_________
Новочебоксар ская ТЭЦ-3,
ГРУ 6 кВ,
яч. 58
ТЛМ-10 1000/5
Кл. т. 0,5 Рег. № 2473-69 ТЛМ-10 1000/5
Кл. т. 0,5 Рег. № 2473-69 ТЛМ-10 1000/5
Кл. т. 0,5 Рег. № 2473-69
133
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 1
ТПЛ-35-3 УХЛ2 400/5 Кл. т. 0,5S
Рег. № 47958-16
134
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 6
ТПЛ-35-3 УХЛ2 400/5 Кл. т. 0,5S
Рег. № 47958-16
136
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 8
ТПЛ-35-3 УХЛ2 400/5 Кл. т. 0,5S
Рег. № 47958-16
НТМИ-6-66 6000/100 Кл. т. 0,5
Рег. № 2611-70 НТМИ-6-66 6000/100
Кл. т. 0,5
Рег. № 2611-70 НТМИ-6-66 6000/100
Кл. т. 0,5
Рег. № 2611-70 ЗНОЛ-СВЭЛ-35
III-4 УХЛ1
35000/^3/100/^3 Кл. т. 0,2
Рег. № 57878-14 ф. А: ЗНОЛ-СВЭЛ-
35 III-4 УХЛ1
35000/^3/100/^3 Кл. т. 0,2
Рег. № 67628-17 ф. В: ЗНОЛ-СВЭЛ-35
III-4 УХЛ1
35000/V3/100/V3 Кл. т. 0,2
Рег. № 57878-14 ф. С: ЗНОЛ-СВЭЛ-35
III-4 УХЛ1
35000/V3/100/V3 Кл. т. 0,2
Рег. № 57878-14 ф. А: ЗНОЛ-СВЭЛ-
35 III-4 УХЛ1
35000/V3/100/V3 Кл. т. 0,2
Рег. № 67628-17 ф. В: ЗНОЛ-СВЭЛ-35
III-4 УХЛ1
35000/V3/100/V3 Кл. т. 0,2
Рег. № 57878-14 ф. С: ЗНОЛ-СВЭЛ-35
III-4 УХЛ1
35000/V3/100/V3 Кл. т. 0,2
Рег. № 57878-14
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
|
1 |
2 |
3 |
4 |
5 |
|
137 |
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 12 |
ТПЛ-35-3 УХЛ2 400/5 Кл. т. 0,5S Рег. № 47958-16 |
ф. А: ЗНОЛ-СВЭЛ-35 III-4 УХЛ1 35000/^3/100/^3 Кл. т. 0,2 Рег. № 67628-17 ф. В: ЗНОЛ-СВЭЛ- 35 III-4 УХЛ1 35000/V3/100/V3 Кл. т. 0,2 Рег. № 57878-14 ф. С: ЗНОЛ-СВЭЛ- 35 III-4 УХЛ1 35000/V3/100/V3 Кл. т. 0,2 Рег. № 57878-14 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
138 |
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 15 |
ТПЛ-35-3 УХЛ2 400/5 Кл. т. 0,5S Рег. № 47958-16 |
ЗНОЛ-СВЭЛ-35 Ш-4 УХЛ1 35000/V3/100/V3 Кл. т. 0,2 Рег. № 57878-14 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
139 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 10 |
ТВ-110-1-1 УХЛ2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
140 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 8 |
ТВ-СВЭЛ-110 600/5 Кл. т. 0,5S Рег. № 67627-17 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
141 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 14 |
ТВ-110-VI УХЛ2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
142 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 12 |
ТВ-110-VI УХЛ2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
143 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 3 |
ТВ-110-VI УХЛ2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/V3/100/V3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
144 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 6 |
ТВ-110-VI УХЛ2 600/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
1 |
2 |
3 |
4 |
5 |
|
145 |
Новочебоксар ская ТЭЦ-3, ЗРУ 110 кВ, яч. 5 |
ТВ-110-1-1 УХЛ2 1000/5 Кл. т. 0,5S Рег. № 64181-16 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
|
146 |
Новочебоксар ская ТЭЦ-3, Щит ПТВМ ВК, п. ВК-2- 2, Мегафон |
Т-0,66 У3 50/5 Кл. т. 0,5 Рег. № 17551-03 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
147 |
Новочебоксар ская ТЭЦ-3, Щит ПТВМ ВК, п. ВК-2- 2, Вымпелком |
Т-0,66 У3 50/5 Кл. т. 0,5 Рег. № 17551-03 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17 |
|
150 |
Новочебоксар ская ТЭЦ-3, Щит 0,4 кВ мазутосклада |
Т-0,66 У3 50/5 Кл. т. 0,5 Рег. № 71031-18 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
156 |
Новочебоксар ская ТЭЦ-3, Сборка калориферов машзала № 3 |
- |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
157 |
Новочебоксар ская ТЭЦ-3, Щит 0,4 кВ маслоаппарат ной |
Т-0,66 У3 150/5 Кл. т. 0,5 Рег. № 71031-18 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
|
159 |
Новочебоксар ская ТЭЦ-3, ЗРУ 35 кВ, яч. 3 |
ТПЛ-35-3 УХЛ2 600/5 Кл. т. 0,5S Рег. № 47958-11 |
ЗНОЛ-СВЭЛ-35 III-4 УХЛ1 35000/^3/100/^3 Кл. т. 0,2 Рег. № 57878-14 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04 |
160
Новочебоксар
ская ТЭЦ-3,
ЗРУ 35 кВ, яч. 14
ТПЛ-35-3 УХЛ2 600/5 Кл. т. 0,5S
Рег. № 47958-11
ф. А: ЗНОЛ-СВЭЛ-35 III-4 УХЛ1 35000/^3/100/^3 Кл. т. 0,2 Рег. № 67628-17
ф. В: ЗНОЛ-СВЭЛ-
35 III-4 УХЛ1 35000/^3/100/^3 Кл. т. 0,2 Рег. № 57878-14 ф. С: ЗНОЛ-СВЭЛ-
35 III-4 УХЛ1 35000/^3/100/^3 Кл. т. 0,2 Рег. № 57878-14
СЭТ-4ТМ.03
Кл. т. 0,2S/0,5
Рег. № 27524-04
Примечания:
-
1. Допускается замена ТТ, ТН и счетчиков на аналогичные, утверждённых типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик, указанных в таблице 3.
-
2. Допускается замена УССВ на аналогичное, утверждённого типа.
-
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4. Допускается замена ПО на аналогичное, с версией не ниже указанной в таблице 1.
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносятся изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
Таблица 3 - Основные
ИК
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности, % |
Границы погрешности в рабочих условиях, % |
|
1 |
2 |
3 |
4 |
|
1, 2, 40, 51, 53, 60, 62, |
Активная |
±1,1 |
±5,5 |
|
86, 97, 101 |
Реактивная |
±2,3 |
±2,9 |
|
Активная |
±0,8 |
±2,4 | |
|
3, 4, 102 |
Реактивная |
±1,6 |
±1,9 |
|
21-23, 39, 41-50, 52, |
Активная |
±1,1 |
±5,5 |
|
54-59, 61, 63-71, 73- | |||
|
79, 81-85, 115, 116, |
Реактивная |
±2,3 |
±2,8 |
|
118-126, 128-130, 132 | |||
|
24-38, 72, 139, 142, |
Активная |
±1,1 |
±4,8 |
|
145 |
Реактивная |
±2,3 |
±3,0 |
таблицы 3
|
1 |
2 |
3 |
4 | |
|
Активная |
±1,0 |
±5,6 | ||
|
88-92, 95, 96 |
Реактивная |
±2,1 |
±3,5 | |
|
Активная |
±1,1 |
±4,8 | ||
|
80,103,117 |
Реактивная |
±2,3 |
±2,8 | |
|
133, 134,136-138, 159, |
Активная |
±0,9 |
±4,7 | |
|
160 |
Реактивная |
±2,0 |
±2,9 | |
|
Активная |
±1,2 |
±5,1 | ||
|
140, 141, 143, 144 |
Реактивная |
±2,5 |
±4,1 | |
|
Активная |
±0,8 |
±5,3 | ||
|
146, 147 |
Реактивная |
±1,9 |
±2,8 | |
|
Активная |
±1,0 |
±5,6 | ||
|
87, 94, 150, 157 |
Реактивная |
±2,1 |
±4,1 | |
|
Активная |
±0,6 |
±1,9 | ||
|
156 |
Реактивная |
±1,1 |
±3,3 | |
|
Пределы допускаемой погрешности СОЕВ, с |
±5 | |||
Примечания:
-
1. Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).
-
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
-
3. Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 до плюс 35 °С.
Таблица 4 - Основные технические
АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
118 |
|
Нормальные условия: | |
|
параметры сети: | |
|
- напряжение, % от Uном |
от 98 до102 |
|
- ток, % от Iном |
от 1 до 120 |
|
- частота, Гц |
от 49,8 до 50,2 |
|
- коэффициент мощности cos9 |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды, °С |
от +21 до +25 |
|
1 |
2 |
|
Условия эксплуатации: параметры сети: - напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- коэффициент мощности cos9 |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды для ТТ, ТН и счетчиков электрической энергии °С |
от -40 до +60 |
|
температура окружающей среды в месте расположения УССВ, °С |
от -10 до +55 |
|
магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
|
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики: - среднее время наработки на отказ, ч, не менее |
90000 |
|
- среднее время восстановления работоспособности, сут, не более |
2 |
|
Сервер: - среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации Электросчетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
100 |
|
- при отключении питания, лет, не менее |
10 |
|
Сервер: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
-
- в журнале событий счетчика:
-
- параметризации или изменений конфигурации;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал сервера ИВК:
-
- параметризации или изменений конфигурации счетчика;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и сервере ИВК.
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика электрической энергии;
-
- испытательной коробки;
-
- сервера ИВК;
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервер.
Пломбирование АИИС КУЭ не предусмотрено.
