Сведения о средстве измерений: 92957-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 92957-24
92957-24 Полуприцеп-цистерна
(GENERAL TRAILERS)

Назначение средства измерений:
Полуприцеп-цистерна GENERAL TRAILERS (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194770
ID в реестре СИ - 1418249
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

GENERAL TRAILERS,

Производитель

Изготовитель - GENERALS TRAILERS DEUTSCHLAND GMDH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_4 Подбор поверителей по разделу области измерений

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1987 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Полуприцеп-цистерна (GENERAL TRAILERS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений GENERALS TRAILERS DEUTSCHLAND GMDH

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92957-24

 Полуприцеп-цистерна, GENERAL TRAILERS
GENERALS TRAILERS DEUTSCHLAND GMDH (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
92957-24

 Полуприцеп-цистерна, GENERAL TRAILERS
GENERALS TRAILERS DEUTSCHLAND GMDH (ГЕРМАНИЯ ) 		ОТ
МП 		1 год

Кто поверяет Полуприцеп-цистерна (GENERAL TRAILERS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЮГНЕФТЕСТАНДАРТ"
(РОСС RU.0001.310367)
  • GENERAL TRAILERS
    		•  1 0 1 0 0 0 0

    Стоимость поверки Полуприцеп-цистерна (GENERAL TRAILERS)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 6 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта № 2356 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

    Правообладатель

    GENERALS TRAILERS DEUTSCHLAND GMDH, Германия Адрес: Poppelsdorfer Allee 114 53115 Bonn, Германия

    Изготовитель

    GENERALS TRAILERS DEUTSCHLAND GMDH, Германия Адрес: Poppelsdorfer Allee 114 53115 Bonn, Германия

    Испытательный центр

    Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    «Всероссийский
    Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    GENERALS TRAILERS DEUTSCHLAND GMDH, Германия Адрес: Poppelsdorfer Allee 114 53115 Bonn, Германия

    Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

    ППЦ состоит из алюминиевой сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - горловину с указателем уровня налива;

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде буквенно-цифрового обозначения ударным методом.

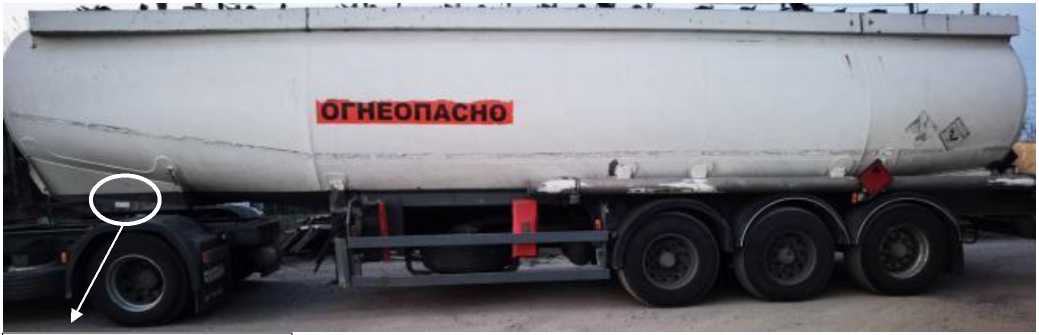

    Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

    Внешний вид. Полуприцеп-цистерна (GENERAL TRAILERS), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид полуприцепа-цистерны GENERAL TRAILERS и место нанесения заводского номера

    Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня методом давления, а также на свидетельство о поверке.

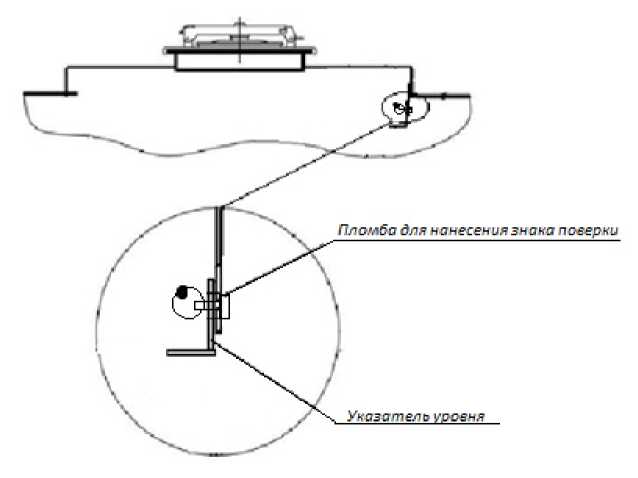

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцеп-цистерна (GENERAL TRAILERS), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки


    Таблица 3 -

    Комплектующие

    Обозначение

    Количество

    Полуприцеп-цистерна

    зав. № VFKTE34TCX2XA1624

    GENERAL TRAILERS

    1 шт.

    Запасные части, инструменты и принадлежности

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    39400

    Действительная вместимость 1-й секции, дм3

    4280

    Действительная вместимость 2-й секции, дм3

    6190

    Действительная вместимость 3-й секции, дм3

    3100

    Действительная вместимость 4-й секции, дм3

    6180

    Действительная вместимость 5-й секции, дм3

    2100

    Действительная вместимость 6-й секции, дм3

    3100

    Действительная вместимость 7-й секции, дм3

    7220

    Действительная вместимость 8-й секции, дм3

    2120

    Действительная вместимость 9-й секции, дм3

    5120

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ, %, не более

    ±1,5

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Снаряженная масса, кг, не более

    6000

    Длина, мм, не более

    11700

    Высота, мм, не более

    3550

    Ширина, мм, не более

    2500

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50
