Номер по Госреестру СИ: 92962-24
92962-24 Вибропреобразователи
(ТОРОС ВП103)
Назначение средства измерений:
Вибропреобразователи ТОРОС ВП103 (далее - вибропреобразователи) предназначены для измерений среднеквадратического значения (далее - СКЗ) виброускорения, СКЗ виброскорости и СКЗ виброперемещения по трём взаимно перпендикулярным измерительным осям.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 22.08.2029
Номер записи - 194775
ID в реестре СИ - 1418254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1987 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вибропреобразователи (ТОРОС ВП103)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70523-18 13.03.2028 |
Виброметры, СМ-21Х Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
72393-18 06.09.2028 |
Модули измерения сигналов вибрации и напряжения, МЦП Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
92962-24 22.08.2029 |
Вибропреобразователи , ТОРОС ВП103 Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92962-24 22.08.2029 |
Вибропреобразователи , ТОРОС ВП103 Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Вибропреобразователи (ТОРОС ВП103)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вибропреобразователи (ТОРОС ВП103)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вибропреобразователи ТОРОС ВП103 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО загружается в микропроцессор вибропреобразователей и предназначено для обработки измерительной информации, передачи результатов измерений, а также для обеспечения управления процессом передачи данных по цифровому каналу связи. Метрологически значимая часть ПО является неизменной и не считываемой, доступ к ПО у пользователя отсутствует.
Внешнее ПО (технологическое ПО), не являющееся метрологически значимым, устанавливается на персональный компьютер и предназначено для вывода результатов измерений, идентификации серийного номера, установки встроенных фильтров и контроля состояния вибропреобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой вибропреобразователей и процессом измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
TOROS VP 103 V 2 0.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
Тестирование датчика системы ТОРОС-22 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорт типографским способом или методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации МБРВ.411711.001 РЭ «Вибропреобразователь ТОРОС ВП103» раздел 3 «Подготовка вибропреобразователя к работе» и паспорте МБРВ.411711.001 ПС «Вибропреобразователь ТОРОС ВП103» раздел 6 «Порядок работы с изделием».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
МБРВ.411711.001 ТУ «Вибропреобразователь ТОРОС ВП103. Технические условия».
Общество с ограниченной ответственностью
(ООО «Ассоциация ВАСТ»)
ИНН 7826690008
Юридический адрес: 198207, г. Санкт-Петербург, пр-кт
помещ. 3-Н, 9-Н
Тел. +7 (812) 327-55-63
Факс +7 (812) 324-65-47
E-mail: vibro@vast.su
Web-сайт: https://vibrotek.ru/
«Ассоциация
Стачек, д. 140,
ВАСТ»
лит. А,
Изготовитель
Общество с ограниченной ответственностью «Ассоциация ВАСТ» (ООО «Ассоциация ВАСТ»)ИНН 7826690008
Адрес: 198207, г. Санкт-Петербург, пр-кт Стачек, д. 140, лит. А, помещ. 3-Н, 9-Н Тел. +7 (812) 327-55-63 Факс +7 (812) 324-65-47
E-mail: vibro@vast.su
Web-сайт: https://vibrotek.ru/
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью(ООО «Ассоциация ВАСТ»)
ИНН 7826690008
Юридический адрес: 198207, г. Санкт-Петербург, пр-кт
помещ. 3-Н, 9-Н
Тел. +7 (812) 327-55-63
Факс +7 (812) 324-65-47
E-mail: vibro@vast.su
Web-сайт: https://vibrotek.ru/
«Ассоциация
Стачек, д. 140,
ВАСТ»
лит. А,
Принцип действия вибропреобразователей основан на преобразовании вибрации контролируемого агрегата в электрические сигналы и дальнейшей их обработке.
Конструктивно вибропреобразователи состоят из датчиков вибрации, блоков обработки сигналов, модулей передачи данных, заключённых в единый разборный металлический корпус. Модули передачи данных могут быть выполнены в двух исполнениях - модуль передачи данных по беспроводной системе передачи сигналов и модуль передачи данных по шине USB. Питание осуществляется от автономного источника питания или по кабелю USB.
Общий вид вибропреобразователей ТОРОС ВП103 приведён на рисунке 1.
Серийный номер вибропреобразователей в виде буквенно-цифрового обозначения наносится на корпус вибропреобразователей, а также передаётся в цифровом виде в программное обеспечение, установленное на персональный компьютер (далее - ПК) пользователя.
Пломбирование от несанкционированного доступа вибропреобразователей не предусмотрено.
Нанесение знака поверки на вибропреобразователи не предусмотрено.

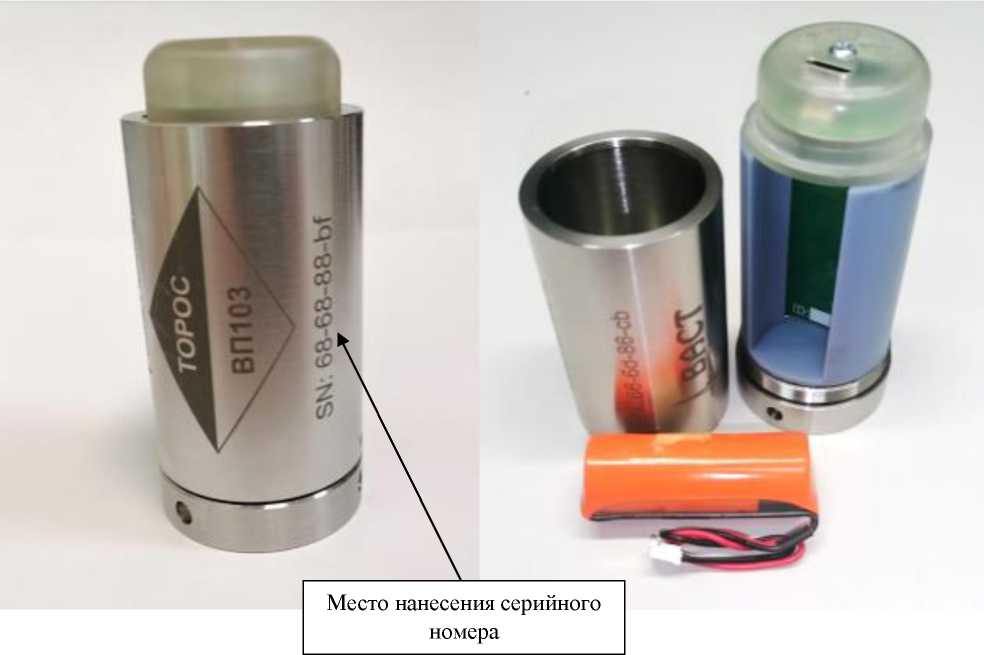

Рисунок 1 - Общий вид вибропреобразователей ТОРОС ВП103
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь (с предустановленным модулем беспроводной передачи данных) |
ТОРОС ВП103 |
1 шт. |
|
Паспорт |
МБРВ.411711.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
МБРВ.411711.001 РЭ |
1 экз. |
|
Технические условия |
МБРВ.411711.001 ТУ |
1 экз. |
|
Технологическое ПО |
1 шт. | |
|
Автономный источник питания |
ER18505 3,6 В |
1 шт. |
|
Дополнительные принадлежности* |
- |
1 компл. |
|
Модуль передачи данных по шине USB |
- |
1 шт.** |
|
* состав в зависимости от заказа ** количество может быть равно 1 (одной) штуки на всю партию вибропреобразователей, поставляемых одному заказчику (в один адрес) вне зависимости от количества вибропреобразователей. | ||
Таблица 2 -
|
Наименование параметра |
Значение |
|
Число измерительных осей |
3 |
|
Диапазон измерений на базовой частоте 160 Гц: - СКЗ виброускорения, м/с2 |
от 0,2 до 20 |
|
- СКЗ виброскорости, мм/с |
от 0,2 до 20 |
|
- СКЗ виброперемещения, мкм |
от 0,2 до 20 |
|
Пределы допускаемой основной относительной погрешности измерений на базовой частоте 160 Гц, %: - СКЗ виброускорения |
±5 |
|
- СКЗ виброскорости |
±5 |
|
- СКЗ виброперемещения |
±5 |
|
Фильтры, Гц |
от 2 до 1000 от 10 до 1000 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±10 %, для всех фильтров, Гц |
от 10 до 1000 |
|
Диапазон рабочих частот с неравномерностью частотной характеристики ±3дБ, для фильтров от 2 до 1000 Гц, Гц |
от 2 до 10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации, вызванной изменением температуры окружающей среды от нормальных условий, % |
±15 |
Таблица 3 - Основные технические
|
Наименование параметра |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от -40 до +85 |
|
Габаритные размеры, мм, не более: - диаметр хвысота |
040x86 |
|
Масса, кг, не более: |
0,32 |
|
Напряжение питания от автономного источника питания, В |
3,6 |
