93007-24 Анализаторы спектра портативные
(АКИП-4216)
Назначение средства измерений:
Анализаторы спектра портативные АКИП-4216 (далее - анализаторы) предназначены для измерений спектральных характеристик СВЧ-сигналов.

Внешний вид.
Анализаторы спектра портативные
Рисунок № 1

Внешний вид.
Анализаторы спектра портативные
Рисунок № 2
Программное обеспечение
Анализаторы функционируют
под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентиф |
икационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1R1 | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.7 «Работа с анализатором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Анализаторы спектра портативные АКИП-4216».
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
3rd Liuxian Rd,
Baoan District,
3rd Liuxian Rd,
Baoan District,
Адрес: 3F, Building №4, Antongda Industrial Zone,
Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD», КитайАдрес: 3F, Building №4, Antongda Industrial Zone, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD», Китай3rd Liuxian Rd,
Baoan District,
3rd Liuxian Rd,
Baoan District,
Адрес: 3F, Building №4, Antongda Industrial Zone,
Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип работы анализатора спектра основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ), методом сканирования полосы частот, и последующей обработке измеренных параметров сигнала с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений амплитудных и частотных параметров спектра сигналов. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Анализаторы в стандартной комплектации обеспечивают анализ спектральных характеристик сигнала. Доступно расширение функций анализаторов (опции): векторный анализатор цепей, анализ сигналов с аналоговыми видами модуляции АМ/ЧМ/ФМ, анализ сигналов с цифровыми видами модуляции ASK/FSK/PSK/MSK/QAM, анализатор спектра реального времени.
Анализаторы поставляются со встроенным предусилителем. Имеют режим маркерных измерений. Обеспечивают измерение расстояния до места повреждения кабеля, КСВН, затухание и потери в кабеле, при наличии опции трекинг-генератора. Опция расширенного набора измерений обеспечивает различные режимы измерения мощности, измерения и цветовую градацию спектрограммы.
нелинейные
АКИП-4216
Анализаторы выпускаются в виде двух модификаций
и АКИП-4216-SHA860-F2. Модификации отличаются диапазоном частот.
моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Анализаторы имеют возможность установки программных опций, представленных в таблице 1.
Конструктивно анализаторы выполнены в виде переносного
Таблица 1
|
SHA860-F2 |
Программная опция увеличение диапазона частот до 7,5 ГГц. |
|
SHA860-RTA |
Программная опция анализатора спектра реального времени, полоса анализа 40 МГц. |
|
SHA860-B1A |
Программная опция расширения полосы анализа до 110 МГц в режиме реального времени. |
|
SHA860-SOR |
Программная опция трекинг генератора. |
|
SHA860-VNA |
Программная опция векторного анализатора цепей. |
|
SHA860-AMK |
Программная опция расширенного набора измерений. |
|
SHA860-AMA |
Программная опция анализа аналоговых модулированных сигналов АМ, ЧМ, ФМ. |
|
SHA860-DMA |
Программная опция анализа цифровых модулированных сигналов ASK, FSK, MSK, PSK, QAM |
|
SHA860-BIAS |
Программная опция активации выхода постоянного напряжения (DC BIAS). |
|
SHA860-GPS |
Программная опция активации GPS приемника. |
|
SHA860-GPSM |
Программная опция GPS регистратора. |
На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, блок функциональных кнопок. Управление режимами работы, выбор параметров осуществляется с передней панели специальными кнопками (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На верхней панели анализаторов располагаются: интерфейсы связи с персональным компьютером, входной и разъем опорной частоты, разъем синхронизации, интерфейсы USB, LAN. Надписи функциональных кнопок, пункты меню анализаторов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку)
Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Заводской (серийный) номер анализаторов состоит из буквенно-цифрового обозначения и наносится на верхнюю сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.
А

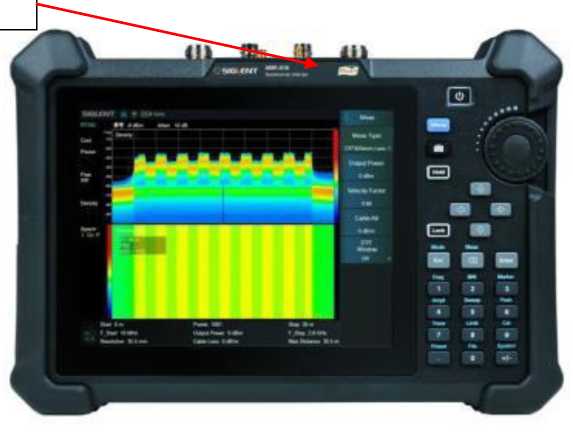

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)
серийного номера (Б)
нанесения

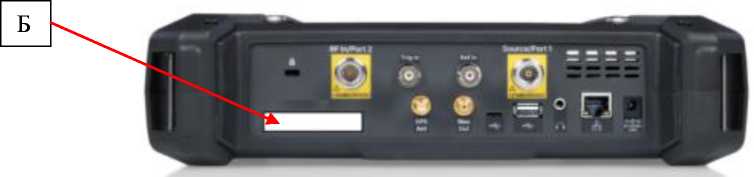

Рисунок 2 - Место
Таблица 3 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц
|
от 9^103 до 3,6^109 от 9^103 до 7,5^109 |
|
Номинальное значение частоты опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора (5о) |
±5 •IO-6 |
|
Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температуры окружающего воздуха от 0 до +20 °С и от +30 до +50 °С (St) |
±1 •IO-6 |
|
Погрешность при синхронизации по GPS |
±1^10-8 |
|
Диапазоны установки полосы обзора (Fобзор) |
нулевой; от 1OO Гц до верхней границы диапазона рабочих частот |
|
Максимальное разрешение по частоте в режиме частотомера1) (к), Гц |
0,1 |
|
Разрешение по частоте в режиме измерения маркером (км), Гц |
Fобзор/750 |
|
Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц |
±((50+5t)-f+1) |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерения |
±((5o+5t)•Fизм+ |
|
частоты маркером, Гц |
+0,01 • Fобзор+0,1• Fпч+kм) |
|
Диапазон установки скорости развертки, с - при нулевой полосе обзора |
от 1 •Ю-6 до 5 •Ю3 |
|
- при полосе обзора более 100 Гц |
от 1 •Ю-3 до 4^103 |
|
Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц |
от 1 до 1^107 |
|
Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fnч, Гц 1 Гц |
±1 |
|
св. 1 Гц до 10 МГц |
±(0,05•Fпч+1) |
|
10 МГц |
±0,05 •Fпч |
|
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более |
4,8 |
|
Диапазон измерений уровня мощности с выключенным предусилителем в полосе частот, дБм от 100 кГц до 1 МГц включ. |
от среднего уровня шумов до +10 |
|
св. 1 МГц до 3,6 ГГц1) |
от среднего уровня шумов до +20 |
|
св. 1 МГц до 7,5 ГГц2) |
от среднего уровня шумов до +20 |
|
Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц, не более - при отстройке на 10 кГц |
-100 |
|
- при отстройке на 100 кГц |
-100 |
|
- при отстройке на 1 МГц |
-110 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ), дБ, не более | |
|
с выключенным предусилителем, |
±0,8 |
|
с включенным предусилителем. |
±1,2 |
|
Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ, Fпч=10 Гц, усреднение св. 50), дБм, не более от 100 кГц до 1 МГц включ. |
-132/-132 |
|
св. 1 до 10 МГц включ. |
-142/-162 |
|
св. 10 до 600 МГц включ. |
-140/-159 |
|
св. 600 МГц до 1,8 ГГц включ. |
-138/-158 |
|
св. 1,8 до 3,05 ГГц включ. |
-134/-156 |
|
св. 3,05 до 3,65 ГГц включ. |
-134/-158 |
|
св. 3,65 до 4,15 ГГц включ. |
-137/-158 |
|
св. 4,15 до 5,05 ГГц включ. |
-135/-157 |
|
св. 5,05 до 5,9 ГГц включ. |
-135/-156 |
|
св. 5,9 до 6,7 ГГц включ. |
-136/-155 |
|
св. 6,7 до 7,5 ГГц включ. |
-134/-154 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности (центральная частота 50 МГц, пиковый детектор включен, Fnч=Fвф=1 кГц, ослабление входного аттенюатора 20 дБ), дБ
|
±0,4 ±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно опорной Рпч=10 кГц, дБ |
±0,26 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fnч=Fвф=1 кГц, пиковый детектор включен, аттенюатор 10 дБ, частота сигнала св. 100 кГц), дБ |
±0,5 |
|
Диапазон ослаблений внутреннего аттенюатора, дБ |
от 0 до 50 |
|
Шаг перестройки ослаблений внутреннего аттенюатора, дБ |
1 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ |
±0,5 |
|
Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ. св. 3,05 до 3,75 ГГц |
-65 -80 |
|
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) (Lизм) (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ. св. 3,05 до 7,5 ГГц |
+9,5 +16 |
|
Анализатор спектра реального времени (опция) | |
|
Полоса частот анализа |
40 МГц (110 МГц) |
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности на частоте 50 МГц, дБ
|
±1,0 ±1,1 |
|
Минимальная длительность для гарантированного захвата сигналов, мкс |
3,51 |
|
Минимальная полоса частот анализа, кГц |
5 |
|
Максимальная частота дискретизации, МГц |
140,8 |
|
Число маркеров |
8 |
|
К Оконные функции п |
айзер (по умолчанию), Ханнинг, с лоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное |
|
1 |
2 | |||
|
Полоса пропускания для оконной функции Кайзера | ||||
|
Полоса анализа |
Полоса пропускания минимум |
Полоса пропускания максимум | ||
|
110 МГц |
276,53 кГц |
9,1255 МГц | ||
|
40 МГц |
100,56 кГц |
3,3183 МГц | ||
|
20 МГц |
50,28 кГц |
1,659 МГц | ||
|
10 МГц |
25,14 кГц |
829,59 кГц | ||
|
1 МГц |
2,51 кГц |
82,96 кГц | ||
|
100 кГц |
251 Гц |
8,30 кГц | ||
|
Количество точек данных (для опции 11 |
0 МГц), с-1 |
300000 | ||
|
Трекинг генератор (опция) | ||||
|
Полоса частот анализа в реальном времени Fанализ, Гц
|
от 1 • 105 до 3,6^109 от 1 •Ю5 до 7,5^109 | |||
|
Диапазон выходного уровня, дБм |
от -40 до 0 | |||
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности, при несущей частоте 50 МГц, дБ |
±1,0 | |||
|
Неравномерность АЧХ, дБ |
±2 | |||
|
Векторный анализатор цепей (опция) | ||||
|
Диапазон частот, Гц
|
от 1 • 105 до 3,6^109 от 1^105 до 7,5^109 | |||
|
Диапазон выходного уровня, дБм |
от -40 до 0 | |||
|
Полоса фильтра ПЧ, кГ ц |
10 | |||
|
Динамический диапазон при полосе пропускания 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение 50 в диапазоне частот, дБ, не менее |
от 100 кГц до 1 МГц включ. св. 1 МГц до 1,5 ГГц включ. св. 1,5 до 3,6 ГГц включ. св. 3,6 до 6,5 ГГц включ. св. 6,5 до 7,5 ГГц включ. |
100 100 100 95 95 | ||
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения S11, дБ/градус
|
Модуль |
Фаза | ||
|
±0,02 ±0,03 |
±1 ±1 | |||
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи S21, дБ/градус
|
±0,1 ±0,1 |
±1 ±1 | ||
|
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи, в диапазоне частот, дБ/градус, не более от 100 кГц до 3,5 ГГц включ. св. 3,5 до 7,5 ГГц включ. |
Модуль |
Фаза | ||
|
0,15 0,15 |
0,18 0,40 | |||
|
1 |
2 | |
|
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов отражения, в диапазоне частот, дБ/градус, не более от 100 кГц до 3,5 ГГц включ. св. 3,5 до 7,5 ГГц включ. |
Модуль |
Фаза |
|
0,02 0,03 |
0,3 0,5 | |
|
Формат отображения |
Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза. | |
|
Анализ аналоговых модулированных сигналов АМ, ЧМ, ФМ (опция) | ||
|
Диапазон частот несущей, Гц
|
от 2^106 до 3,6^109 от 2^106 до 7,5^109 | |
|
Диапазон мощности несущей, дБм |
от -30 до +20 | |
|
Пределы допускаемой абсолютной погрешности установки мощности, дБ |
±2 | |
|
АМ модуляция:
|
от 20^до 1^105 1 0,1 от 5 до 95 ±4 | |
|
ЧМ модуляция:
абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более
|
от 20^до 1^105 1 0,1 от 1^103^до 4^105 ±4 | |
|
ФМ модуляция:
-девиация, рад
|
от 50^до 0,5^105 1 0,1 от 0,2 до 100,0 ±4 | |
|
Анализ цифровых модулированных сигналов ASK, FSK, MS |
К, PSK, QAM (опция) | |
|
Диапазон частот несущей, Гц
|
от 2^106 до 3,6^109 от 2^106 до 7,5^109 | |
|
Диапазон мощности несущей, дБм |
от -30 до +20 | |
|
Пределы допускаемой абсолютной погрешности установки мощности, дБ |
±2 | |
|
Лист № 8 Всего листов 10 | |
|
Продолжение таблицы 3 | |
|
1 |
2 |
|
Виды модуляций |
ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16, 32, 64, 128, 256 |
|
Примечания:
дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт; Fвф - полоса пропускания видеофильтра, Гц; Fn4- полоса пропускания фильтра ПЧ, Гц; TOI=(2- Lсмес-Lизм)/2, где Lсмес - уровень входного сигнала на смесителе, дБм. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом |
50 |
|
Типы разъемов входа анализатора |
N-тип «розетка» |
|
Параметры электрического питания, В
|
от 100 до 240 от 100 до 120 12 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Масса, кг, не более |
3,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
308x215x79 |
|
Условия эксплуатации:
|
от 0 до +50 90 |
