Номер по Госреестру СИ: 92994-24
92994-24 Шаблоны прессового соединения
(ШП-СИН)
Назначение средства измерений:
Шаблоны прессового соединения ШП-СИН (далее - шаблоны) предназначены для проверки работоспособности, калибровки или поверки приборов ультразвуковых специализированных УДС1-СИН.
Внешний вид.

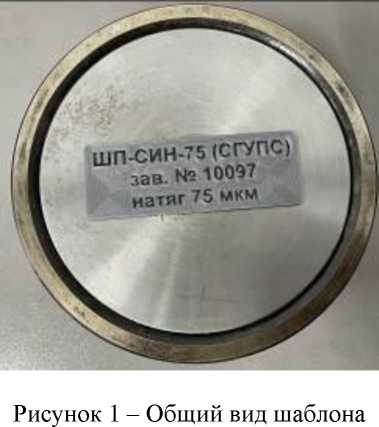

Шаблоны прессового соединения
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 23.08.2029
Номер записи - 194804
ID в реестре СИ - 1418283
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШП-СИН-75, ШП-СИН-40,
Производитель
Изготовитель - Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирский государственный университет путей сообщения" (ФГБОУ ВО СГУПС)
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Шаблоны прессового соединения (ШП-СИН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирский государственный университет путей сообщения" (ФГБОУ ВО СГУПС)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92994-24 23.08.2029 |
Шаблоны прессового соединения, ШП-СИН Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирский государственный университет путей сообщения" (ФГБОУ ВО СГУПС) (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
92994-24 23.08.2029 |
Шаблоны прессового соединения, ШП-СИН Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирский государственный университет путей сообщения" (ФГБОУ ВО СГУПС) (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Шаблоны прессового соединения (ШП-СИН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Шаблоны прессового соединения (ШП-СИН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование по назначению» документа ВМНИ.401916.001ПС «Шаблон прессового соединения ШП-СИН. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийВМНИ.401916.002ТУ «Шаблоны прессового соединения ШП-СИН. Технические условия».
Правообладатель
Федеральное государственное бюджетное образовательное учреждение высшего образования «Сибирский государственный университет
путей сообщения»
(ФГБОУ ВО СГУПС)
ИНН 5402113155
Юридический адрес: 630049, г. Новосибирск, ул. Дуси Ковальчук, д. 191 Телефон/факс: +7 (383) 328-04-70 / +7 (383) 226-79-78
E-mail: public@stu.ru
Изготовитель
Федеральное государственное бюджетное образовательное учреждение высшего образования «Сибирский государственный университетпутей сообщения»
(ФГБОУ ВО СГУПС)
ИНН 5402113155
Адрес: 630049, г. Новосибирск, ул. Дуси Ковальчук, д. 191
Телефон/факс: +7 (383) 328-04-70 / +7 (383) 226-79-78
E-mail: public@stu.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60
E-mail: director@sniim.ru
Правообладатель
Федеральное государственное бюджетное образовательное учреждение высшего образования «Сибирский государственный университет
путей сообщения»
(ФГБОУ ВО СГУПС)
ИНН 5402113155
Юридический адрес: 630049, г. Новосибирск, ул. Дуси Ковальчук, д. 191 Телефон/факс: +7 (383) 328-04-70 / +7 (383) 226-79-78
E-mail: public@stu.ru
Принцип действия шаблонов заключается в хранении и передаче единицы разностей внутреннего и наружного посадочных диаметров соединений с натягом внутреннего кольца подшипника с шейкой оси колесной пары.
Шаблон состоит из внутреннего переднего (заднего) кольца роликового подшипника 232726 по ГОСТ 18572, напрессованного с натягом на фрагмент шейки вагонной оси РУ1Ш по ГОСТ 33200 с регламентированной разностью внутреннего диаметра кольца и наружного диаметра шейки. Материал внутреннего кольца роликового подшипника - сталь ШХ4 или ШХ15 по ГОСТ 801. Материал фрагмента шейки - сталь 45 по ГОСТ 1050.
Шаблоны выпускаются в трех модификациях: ШП-СИН-40, ШП-СИН-75, ШП-СИН-110, отличающихся номинальным значениям разности внутреннего и наружного посадочных диаметров.
Маркировка наносится методом гравировки на табличку, постоянно закрепленную на шаблоне, и содержит: условное обозначение модификации шаблона, наименование предприятия-изготовителя, заводской номер и номинальное значение разности внутреннего и наружного посадочных диаметров.
Общий вид шаблона с закрепленной на нем маркировочной табличкой представлен на рисунке 1.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование шаблонов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ШП-СИН-40 |
ШП-СИН-75 |
ШП-СИН-110 | |
|
Номинальное значение разности внутреннего и наружного посадочных диаметров, мкм |
55±10 |
75±10 |
97,5±12,5 |
|
Пределы допускаемой абсолютной погрешности разности внутреннего и наружного посадочных диаметров, мкм |
±2 | ||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Наружный диаметр по кругу катания, мм, не более |
160 |
|
Внутренний посадочный диаметр, мм, не более |
132 |
|
Высота, мм, не более |
100 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации по гр. В3 ГОСТ Р 52931-2008, со следующим уточнениями:
|
от +10 до +35 80 |
|
Срок службы, лет |
5 |
