Номер по Госреестру СИ: 93031-24
93031-24 Полуприцепы-цистерны
(SILVA)
Назначение средства измерений:
Полуприцепы-цистерны SILVA (далее - ПИЦ) предназначены для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194840
ID в реестре СИ - 1418379
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SILVA,
Производитель
Изготовитель - MECANICAS SILVA S.A.
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1999
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2023 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцепы-цистерны (SILVA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Полуприцепы-цистерны (SILVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО МЦ "ТЕХНОКОМ-СТАНДАРТ" (RA.RU.312072) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (SILVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспортаНормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательMECANICAS SILVA S.A., Испания
Адрес: Poligono La Juveria, S/N, Gijon, Asturias, 33211, Spain
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. №1011
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
ППЦ представляют собой сварную емкость, имеющую в поперечном сечении эллиптическую форму постоянного сечения, состоящей из обечайки и эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку ППЦ, установленную на раме ППЦ.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны с заводскими номерами VS9CAN406XR072754, VS9CAN406YR072775.
Общий вид ППЦ с указанием места нанесения заводского номера приведен на рисунках 1-2.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны SILVA зав.№ VS9CAN406XR072754 с
указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид полуприцепа-цистерны SILVA зав.№ VS9CAN406YR072775 с
указанием места нанесения заводского номера

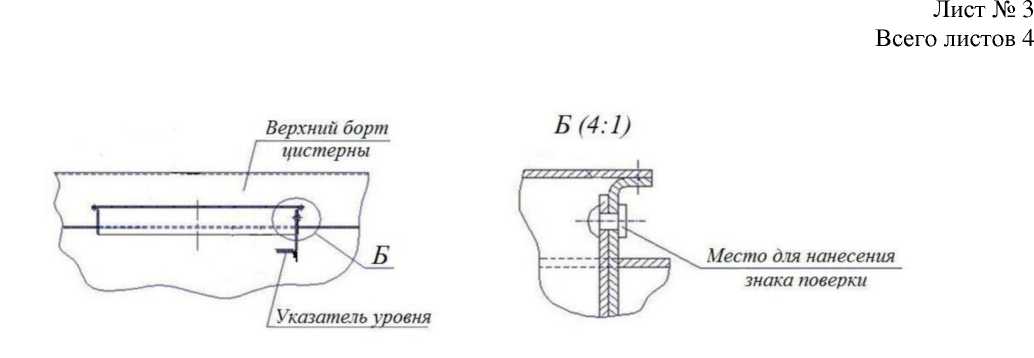

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 2 -
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
SILVA |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
Наименование характеристики
Значение
__________Заводской номер________ Номинальная вместимость, дм3_______
Количество секций, шт._____________
Номинальная вместимость секций, дм3 секция секция секция секция секция секция
VS9CAN406XR072754 VS9CAN406YR072775
39500
40000
1
2
3
4
5
6
|
10000 |
9850 |
|
5000 |
5050 |
|
5000 |
5350 |
|
4000 |
4900 |
|
10000 |
9850 |
|
5500 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости, %_____________________
±0,4
Разность между номинальной действительной вместимостью, %, более_____________________________
Условия эксплуатации:
- температура окружающего воздуха, °C Средний срок службы, лет, не менее
от -40 до +45
20
