Сведения о средстве измерений: 93038-24 Спектрометр инфракрасный с преобразованием Фурье

Номер по Госреестру СИ: 93038-24
93038-24 Спектрометр инфракрасный с преобразованием Фурье
(PROXILAB ATP8900+)

Назначение средства измерений:
Спектрометр инфракрасный с преобразованием Фурье PROXILAB ATP8900+ (далее -спектрометр) предназначен для измерений оптических спектров пропускания, нарушенного полного внутреннего отражения в инфракрасном (далее - ИК) диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.

сертификация программного обеспечения
Внешний вид. Спектрометр инфракрасный с преобразованием Фурье , http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометр инфракрасный с преобразованием Фурье
Рисунок № 1
Внешний вид. Спектрометр инфракрасный с преобразованием Фурье , http://oei-analitika.ru рисунок № 2
Внешний вид.
Спектрометр инфракрасный с преобразованием Фурье
Рисунок № 2

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194847
ID в реестре СИ - 1418386
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PROXILAB ATP8900+,

Производитель

Изготовитель - "Optosky (Xiamen) Photonics Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 486 дн.

Приказы РСТ, где упоминается данный тип СИ

№2023 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Спектрометр инфракрасный с преобразованием Фурье (PROXILAB ATP8900+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Optosky (Xiamen) Photonics Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93038-24

Спектрометр инфракрасный с преобразованием Фурье , PROXILAB ATP8900+
"Optosky (Xiamen) Photonics Inc." (КИТАЙ )
ОТ
МП
1 год
93038-24

Спектрометр инфракрасный с преобразованием Фурье , PROXILAB ATP8900+
"Optosky (Xiamen) Photonics Inc." (КИТАЙ )
ОТ
МП
1 год
94932-25
18.03.2030
Спектрометры инфракрасные с преобразованием Фурье, PROXILAB ATP8900+
"Optosky (Xiamen) Photonics Inc." (КИТАЙ )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Спектрометр инфракрасный с преобразованием Фурье (PROXILAB ATP8900+)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • PROXILAB ATP8900+
  • 2 2 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PROXILAB ATP8900+
  • 1 0 1 0 1 0 1

    Стоимость поверки Спектрометр инфракрасный с преобразованием Фурье (PROXILAB ATP8900+)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометр оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

    Идентификационные данные ПО спектрометра приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Fourier Transform Infrared Spectroscopy Analysis Software

    Номер версии ПО (идентификационный номер ПО)

    2022V0828

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства пользователя типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве пользователя «Спектрометр инфракрасный с преобразованием Фурье ATP8900+. Руководство пользователя», в разделах «Модуль пропускания», «Модуль нарушенного полного внутреннего отражения», «Количественный анализ».

    Применение спектрометра в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта Российской Федерации от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длины волн в диапазоне от 0,2 до 50 мкм».

    Правообладатель

    «Optosky (Xiamen) Photonics Inc.», Китай

    Адрес: №258, Duishan West Hang Rd, Jimei District, 361021, Xiamen

    Изготовитель

    «Optosky (Xiamen) Photonics Inc.», Китай
    Адрес: №258, Duishan West Hang Rd, Jimei District, 361021, Xiamen

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»).
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    «Optosky (Xiamen) Photonics Inc.», Китай
    Адрес: №258, Duishan West Hang Rd, Jimei District, 361021, Xiamen

    Принцип действия спектрометра основан на получении колебательного спектра исследуемого соединения. Поток излучения от высокотемпературного ИК-источника из карбида кремния проходит через интерферометрическую часть. В интерферометре используются светоделитель из бромида калия (KBr). На выходе из интерферометра детектор спектрометра регистрирует референтную интерферограмму пустого канала (без образца). С помощью Фурье-преобразования интерферограмма преобразуется в референтный инфракрасный спектр. Спектр образца формируется путем деления спектра канала с образцом на референтный спектр. В спектрометре используется пироэлектрический детектор на основе дейтерированного триглицеринсульфата (DTGS).

    Конструктивно спектрометр выполнен в виде настольного прибора, состоящего из силовой части, интерферометрической части и оптического резонатора (лазера), кюветного отделения, интегрированных в корпус. Спектрометр функционирует под управлением программного обеспечения при помощи персонального компьютера.

    Спектрометр имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет буквенно-цифровой формат и нанесен типографским способом на информационную табличку (шильд), которая нанесена на спектрометр в виде наклейки.

    Корпус спектрометра изготовлен из пластмассы и металлических сплавов, цвет корпуса окрашен в серый цвет.

    Нанесение знака поверки на спектрометр не предусмотрено.

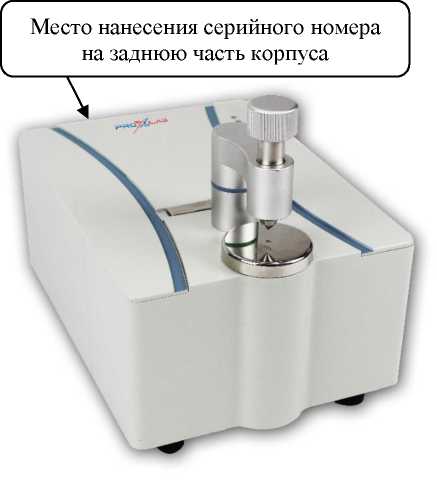

    Общий вид спектрометра, место нанесения серийного номера на спектрометр и информационная табличка (шильд) спектрометра представлены на рисунке 1.

    К данному типу средств измерений относится спектрометр с серийным номером MSN230030.

    Внешний вид. Спектрометр инфракрасный с преобразованием Фурье  (PROXILAB ATP8900+), http://oei-analitika.ru

    Рисунок 1 - Общий вид спектрометра, обозначение места нанесения серийного номера на спектрометр, информационная табличка (шильд) спектрометра

    C----------------------------\

    информационная табличка (шильд)

    Внешний вид. Спектрометр инфракрасный с преобразованием Фурье  (PROXILAB ATP8900+), http://oei-analitika.ru

    Product Name: FTIR Spectrometer

    Model Number; ATP8900+ Voltage; 220V/50H2

    Serial Number; MSN230030 Production Date;2023

    Пломбирование спектрометра не предусмотрено. Конструкция спектрометра обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Спектрометр инфракрасный с преобразованием Фурье

    PROXILAB ATP8900+

    1 шт.

    Блок питания спектрометра

    БП

    1 шт.

    USB-носитель с программным обеспечением и спектральными библиотеками

    ПО

    1 шт.

    Модуль нарушенного полного внутреннего отражения

    НПВО

    1 шт.

    Руководство пользователя

    РП

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений волновых чисел, см-1

    от 4000 до 500

    Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1

    ±1,5

    Таблица 3 - Основные технические

    Наименование характеристик

    Значение

    Диапазон показаний волновых чисел, см-1

    от 5000 до 500

    Спектральное разрешение, см-1

    1; 2; 4; 8; 16

    Отношение сигнал/шум (время сканирования образца 60 с, разрешение 4 см-1), не менее

    3300:1

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 198 до 242

    50±1

    Габаритные размеры, мм, не более

    • - высота

    • - ширина

    • - длина

    260

    220

    310

    Масса, кг, не более

    7

    Условия эксплуатации:

    • - температура воздуха, °С

    • - относительная влажность, %, не более

    от +15 до +25

    60
