Наименование

Обозначение

Количество

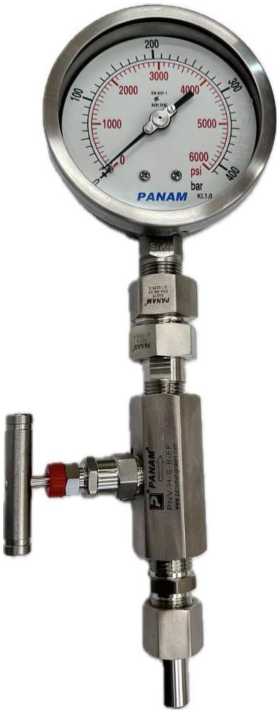

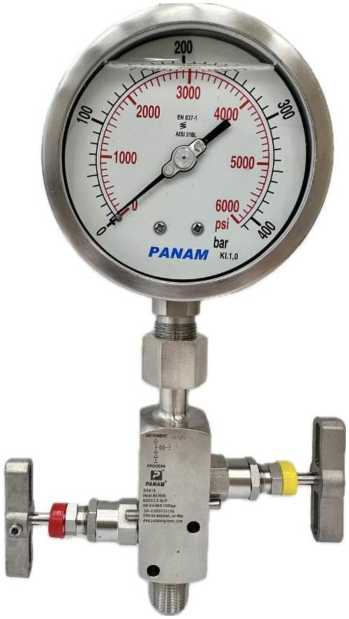

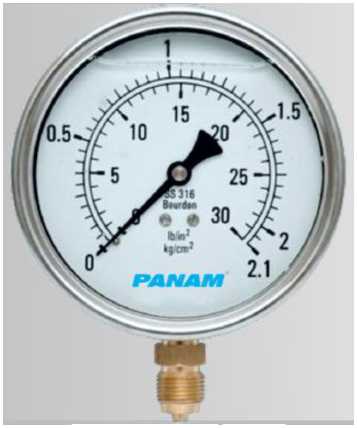

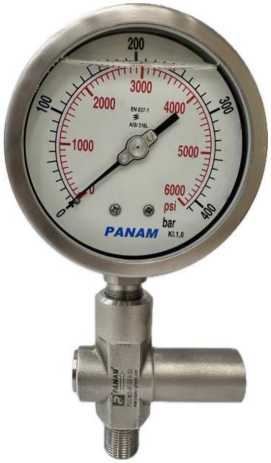

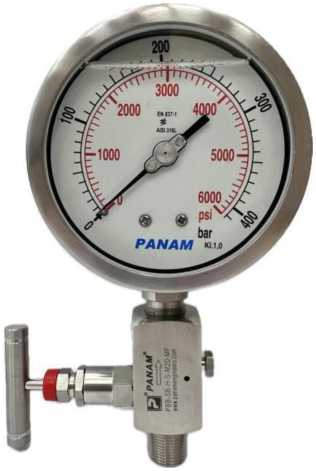

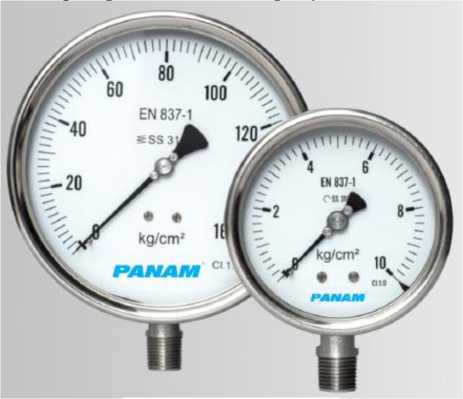

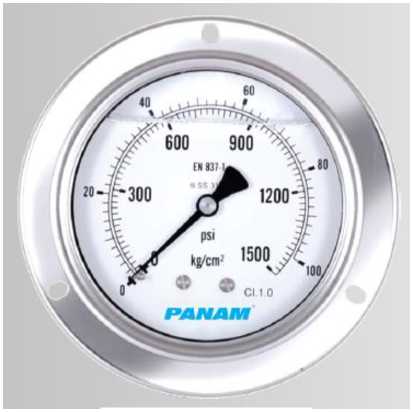

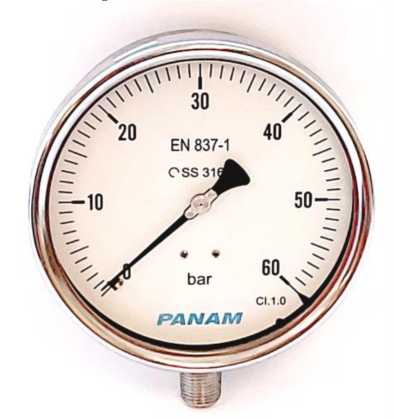

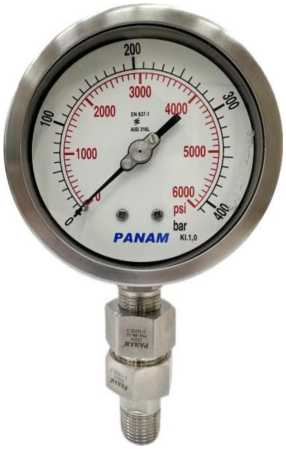

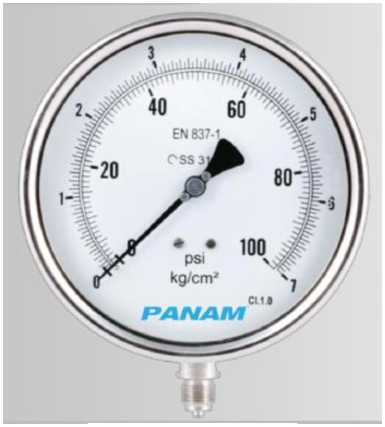

Манометры, вакуумметры, мановакуумметры показывающие с трубкой Бурдона

PANAM

1 шт.

Паспорт

-

1 экз.

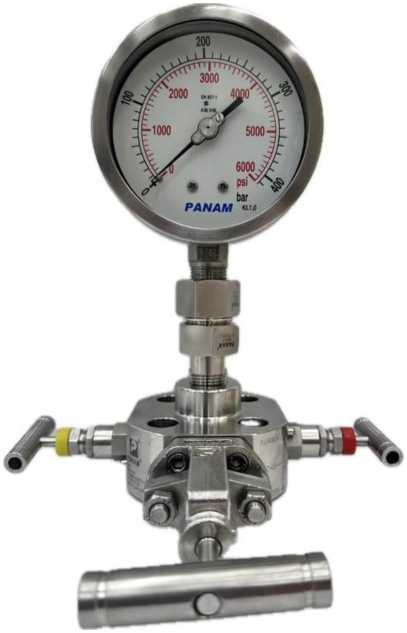

Инструментальные клапаны, клапанные блоки (манифольды), монофланцы, приборные предохранительные клапаны, поворотные приборные соединители и другие вспомогательные изделия

-

В соответствии с заказом

Наименование характеристики

Значение

Диапазоны измерений давления, бар (кПа) ¹⁾

от -1 до 0 (от -100 до 0,0); от -1 до 0,6 (от -100 до 60,0); от -1 до 1,5 (от -100 до 150,0); от -1 до 3,0 (от -100 до 300,0); от -1 до 5,0 (от -100 до 500,0); от -1 до 9,0 (от -100 до 900,0); от -1 до 15,0 (от -100 до 1500,0); от -1 до 24,0 (от -100 до 2400,0)

бар (кПа) ¹⁾

от 0 до 0,6 (от 0 до 60,0); от 0 до 1,0 (от 0 до 100,0); от 0 до 1,6 (от 0 до 160,0); от 0 до 2,5 (от 0 до 250,0); от 0 до 4,0 (от 0 до 400,0); от 0 до 6,0 (от 0 до 600,0); от 0 до 6,865 (от 0 до 686,5);

бар (МПа) ¹⁾

от 0 до 10,0 (от 0 до 1); от 0 до 16,0 (от 0 до 1,6); от 0 до 25,0 (от 0 до 2,5); от 0 до 40,0 (от 0 до 4,0); от 0 до 60,0 (от 0 до 6,0); от 0 до 100,0 (от 0 до 10,0); от 0 до 160,0 (от 0 до 16,0); от 0 до 250,0 (от 0 до 25,0); от 0 до 400,0 (от 0 до 40,0)

Пределы допускаемой основной приведенной к диапазону измерений погрешности приборов, у, % ²⁾:

• - модификация PSFS

• - модификация PWPS ³⁾

• - модификация PGFB

• - модификация PZPS

• - модификация PGFS ³⁾

±1,0

±1,0; ±1,6

±1,6

±1,0 ±1,0; ±1,6

Вариация показаний, % от диапазона измерений

1 Y 1

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С

±0,3

Примечания:

• ¹⁾ Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации.

• ²⁾ Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности.

• ³⁾ В зависимости от исполнения, конкретное значение приведено на циферблате прибора и в паспорте.

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность, %, не более

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +60; от -60 до +60 ¹⁾

- относительная влажность, %, не более

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Масса, кг, не более: ²⁾

- без заполнения демпфирующей жидкостью

от 0,10 до 2,02

- с заполнением демпфирующей жидкостью

от 0,17 до 3,52

Габаритные размеры ^{1) 2)}

(диаметр корпуса хглубина х высота), мм, не более - модификация PSFS

от 132,0х58,0х109,0 до 186,0х62,0х166,0

- модификация PWPS

от 68,6х33,0х78,0 до 265,0х51,5х270,0

- модификация PGFB

от 67,7х33,0х78,0 до 108,0х37,0х122,0

- модификация PZPS

от 109,0х49,0х122,0 до 166,0х51,5х1756,0

- модификация PGFS

от 67,7x32,5x78,0 до 108x51,0x122,0

Средняя наработка на отказ, ч, не менее

70000

Средний срок службы, лет, не менее

8

Примечание:

¹⁾ Приборы для работы при температуре окружающего воздуха от -60 до +60 °С изготавливают-

ся опционально, по запросу заказчика.

²⁾ В зависимости от модификации и исполнения, конкретное значение приведено в паспорте.
