Номер по Госреестру СИ: 93066-24
93066-24 Установка поверочная пикнометрическая
(ПУ-ИС)
Назначение средства измерений:
Установка поверочная пикнометрическая ПУ-ИС (далее - установка) предназначена для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для поверки и калибровки поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти и нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.
Внешний вид.
Установка поверочная пикнометрическая
Рисунок № 1
Внешний вид.
Установка поверочная пикнометрическая
Рисунок № 2
Внешний вид.
Установка поверочная пикнометрическая
Рисунок № 3
Внешний вид.
Установка поверочная пикнометрическая
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194866
ID в реестре СИ - 1418661
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Установка поверочная пикнометрическая (ПУ-ИС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81510-21 09.04.2026 |
Пикнометры напорные, Нет данных Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87754-22 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88542-23 |
Установки поверочные пикнометрические, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90970-24 11.01.2029 |
Установки пикнометрические, УИПП Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91245-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93039-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93066-24 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94148-24 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95211-25 |
Установка поверочная пикнометрическая, ПУ-ИС Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95603-25 |
Пикнометры металлические напорные, Обозначение отсутствует Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Установка поверочная пикнометрическая (ПУ-ИС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установка поверочная пикнометрическая (ПУ-ИС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации и техническому обслуживанию «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» раздел «Эксплуатация установки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603.
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
Изготовитель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135Адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инвестстрой» (ООО «Инвестстрой») ИНН 7701704135Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 49, каб. 7, помещ. II, эт. 4 Телефон / Факс: +7 (496) 6818030
Web-сайт: www.invest-eng.ru
E-mail: infoinvest@aoks-m.ru
К установке данного типа относится установка поверочная пикнометрическая ПУ-ИС с заводским номером 12-06-21.
Принцип измерения плотности установкой основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра, термометров цифровых в комплекте с термопреобразователем сопротивления, входящих в комплект установки.
Конструктивно установка состоит из следующих основных частей: технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами и датчиками температуры, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейс с термометрами. В технологическом боксе установки размещены комплект кранов для управления потоком исследуемого продукта, цифровой манометр и линия подключения термобокса с рабочими пикнометрами, а также ротаметр. В дополнительном транспортном боксе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются в термобокс и с помощью рукавов высокого давления соединяются с технологическим боксом. Технологический бокс также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.

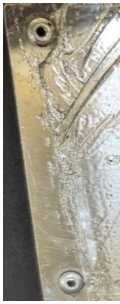

Заводской номер в цифровом формате наносится на пластину из нержавеющей стали на наружной поверхности технологического бокса методом лазерной гравировки (рисунок 1).

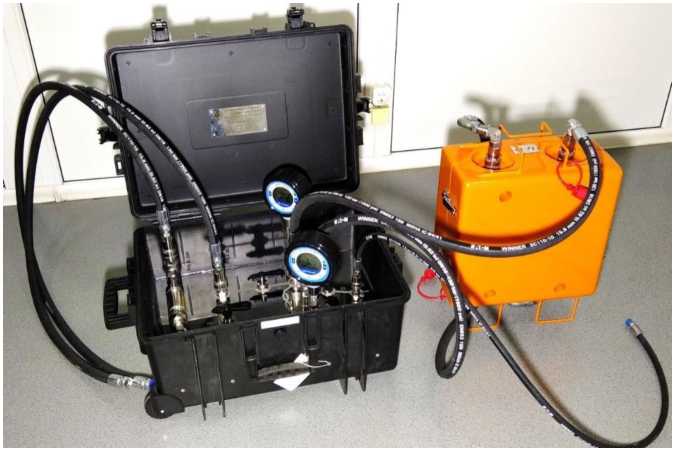

Общий вид установки показан на рисунке 2.
Пломбирование установок не предусмотрено.
- •./
ТЕХНОЛОГИЧЕСКИЙ БО1
©
УСТАНОВКА ПОВЕРОЧНАЯ; ПИКНОМЕТРИЧЕСКАЯМесто нанесения«ПУ-ИС» № 12-1
Рисунок 1 - Место нанесения заводского номера
Рисунок 2 - Общий вид установки
Таблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Установка пикнометрическая, в составе: |
ПУ-ИС |
1 шт. |
|
- пикнометры металлические напорные, регистрационный номер в ФИФ ОЕИ 91245-24 |
- |
4 шт. |
|
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления ТТЦ 01-180, регистрационный номер в ФИФ ОЕИ 68355-17 |
ТЦМ9410 |
2 комплекта |
|
- весы неавтоматического действия, регистрационный номер в ФИФ ОЕИ 49845-12 |
AJ |
1 шт. |
ГОСТ OIML R 111-1-2009, регистрационный номер в ФИФ ОЕИ 52768-13 с номинальными массами:
|
- |
1 комплект: 2 шт. 2 шт. |
таблицы 4
|
1 |
2 |
3 |
|
- манометры электронные для точных измерений, регистрационный номер в ФИФ ОЕИ 61041-15 |
МТИ-100 |
2 шт. |
|
- индикатор расхода (ротаметр) |
- |
1 шт. |
|
- технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами и датчиками температуры, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейс с термометрами, транспортный бокс с гибкими рукавами высокого давления с быстросъёмными соединениями и вспомогательное оборудование |
- |
1 комплект |
|
Руководство по эксплуатации и техническому обслуживанию «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» |
ИВСТ.421562.001РЭ |
1 экз. |
|
Паспорт «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» |
- |
1 экз. |
|
Формуляр «У становка поверочная пикнометрическая ПУ-ИС № 12-06-21» |
- |
1 экз. |
Таблица 1 - Метрологические характеристики установок
|
Характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 700 до 1100 |
|
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более |
±0,1 |
Таблица 2 - Основные технические
|
Характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
500 ± 50 |
|
Условия эксплуатации: Рабочее давление жидкости, МПа, не более |
6,5 |
|
Диапазон температуры жидкости, °С |
от 0,0 до +70,0 |
|
Маркировка взрывозащиты: | |
|
- манометра электронного для точных измерений |
0Ех ia IIB T6 Ga X |
|
- термометра цифрового малогабаритного |
0Ех ia IIB T6 Ga X |
|
Габаритные размеры технологического бокса, мм, не более | |
|
- длина |
620 |
|
- ширина |
470 |
|
- высота |
350 |
|
Масса комплекта установки, кг, не более |
100 |
Таблица 3 - Показатели надежности
|
Характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
