Номер по Госреестру СИ: 93067-24
93067-24 Нутромеры индикаторные повышенной точности ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные повышенной точности ЧИЗ (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 1

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 2

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 3

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 4

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 5

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 6

Внешний вид.
Нутромеры индикаторные повышенной точности ЧИЗ
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
СТП 056-2024 «Нутромеры индикаторные повышенной точности ЧИЗ. Стандарт предприятия».
Правообладатель
ISQ MACHINERY (QINGDAO) LTD, КНР
Адрес: No.11, Jifa Longshan Road, Jimo District, Qingdao City, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного удлинительного стержня, измерительных поверхностей с двухконтактным измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с
устройства, касанием к
измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
-
- НИ-ПТ - нутромеры, оснащенные аналоговой измерительной головкой с ценой деления 0,001 мм;
-
- НИЦ-ПТ - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,001 или 0,002 мм.
Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Товарный знак наносится на паспорт нутромеров типографским методом и
на отсчетное устройство нутромеров и на металлическую часть державки краской, лазерной маркировкой или в виде наклейки.
Заводской номер нутромера в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку или удлинительный стержень, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 5-6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1-2.
Общий вид отсчетных устройств указан на рисунке 3.
Общий вид измерительных наконечников указан на рисунке 4.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

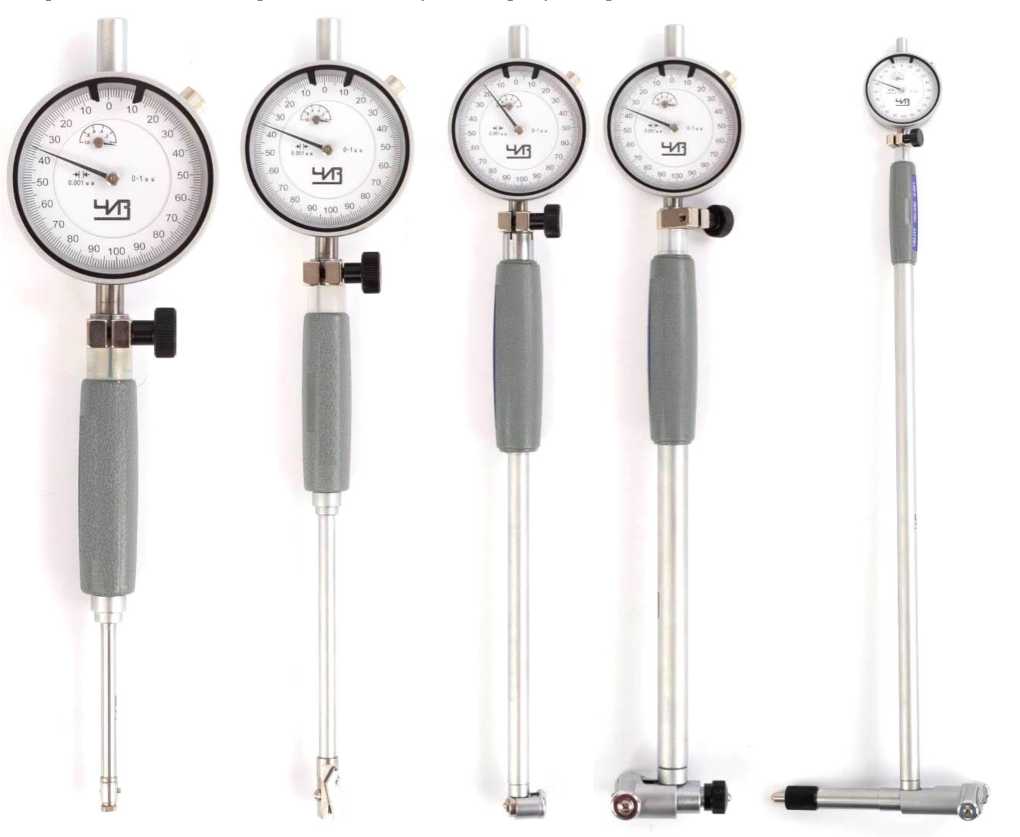

Рисунок 1 - Общий вид нутромеров модели НИ-ПТ

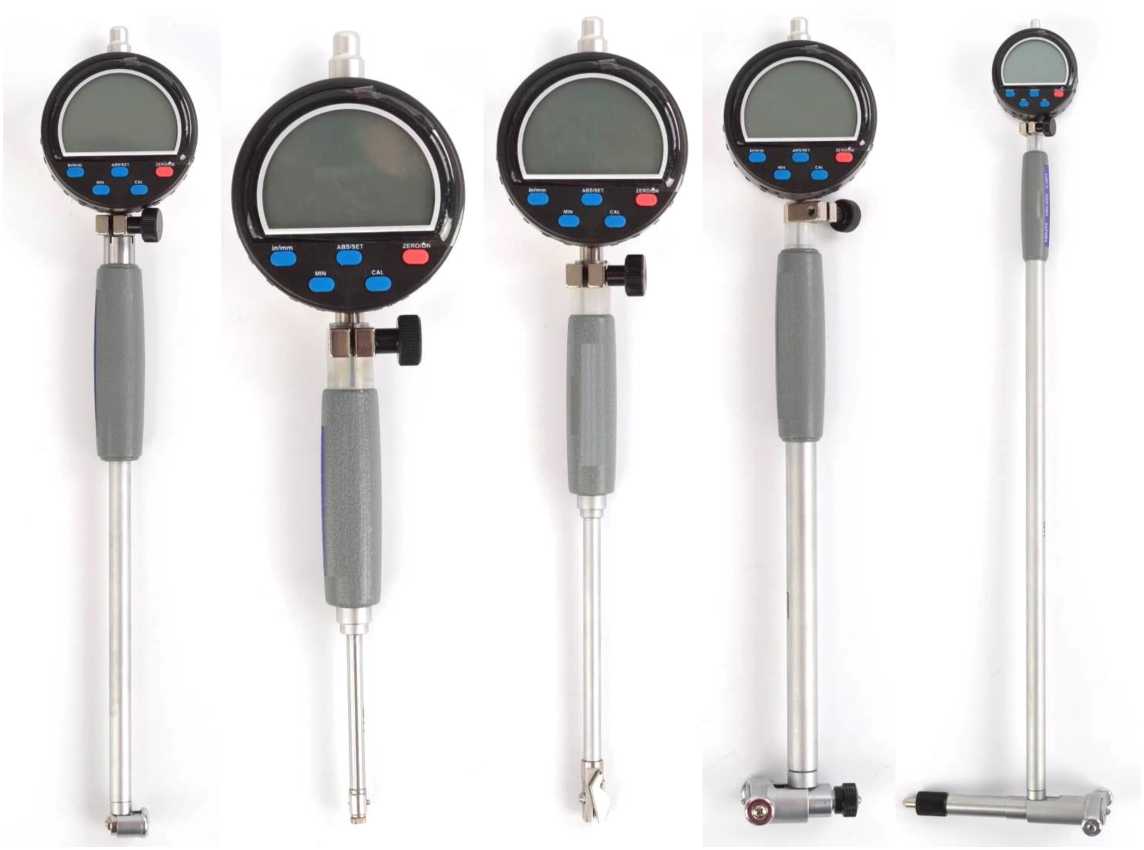

Рисунок 2 - Общий вид нутромеров модели НИЦ-ПТ

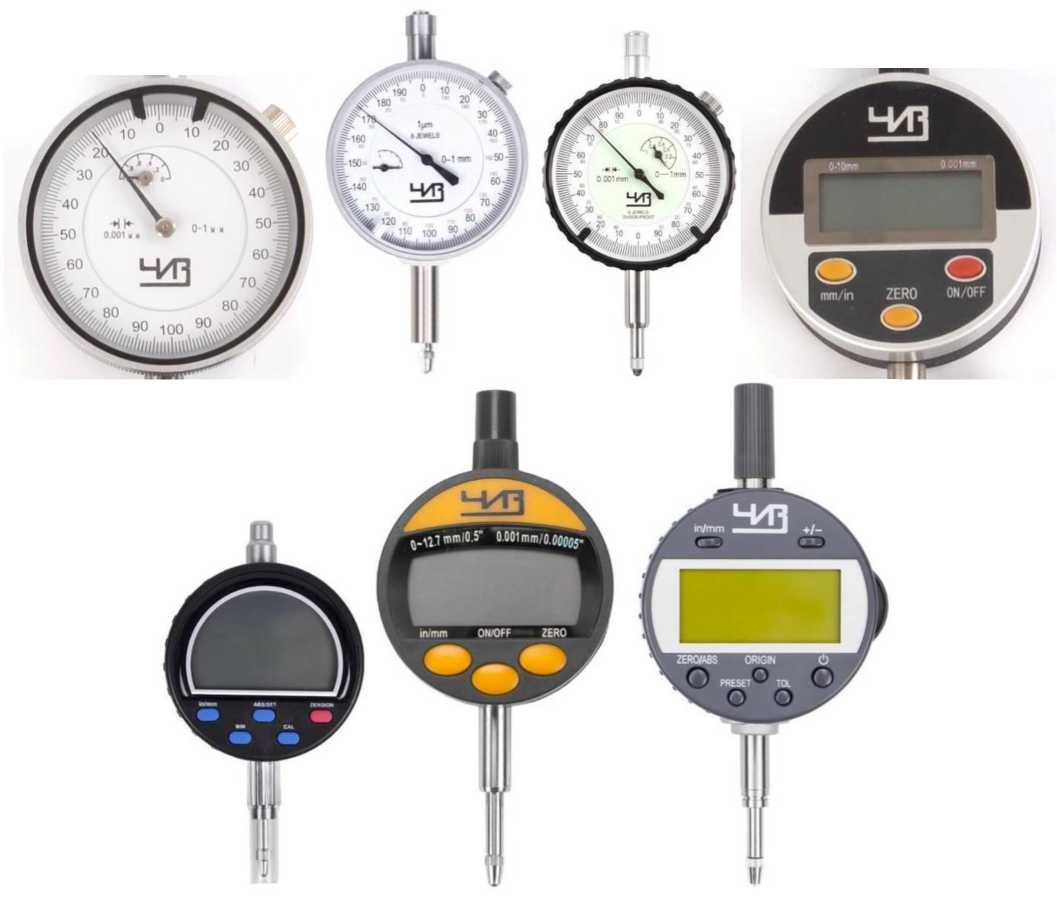

Рисунок 3 - Общий вид отсчетных устройств нутромеров

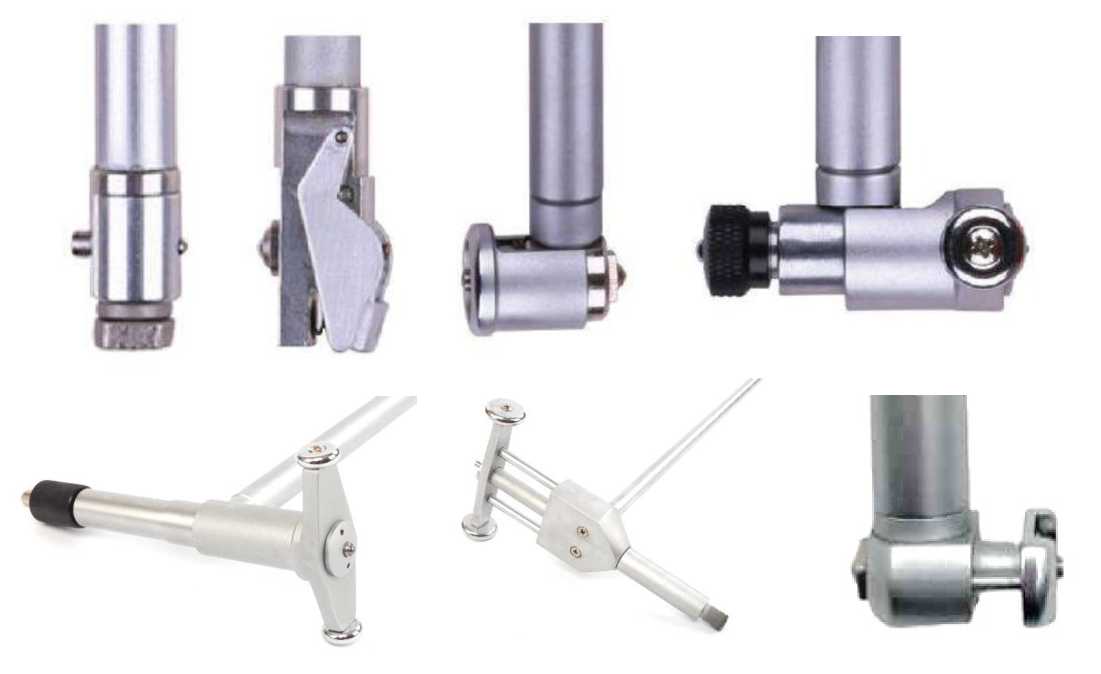

Рисунок 4 - Общий вид измерительных наконечников нутромеров
Рисунок 5 - Места нанесения заводских номеров на державке и удлинительном стержне нутромера
Место нанесения
заводского номера

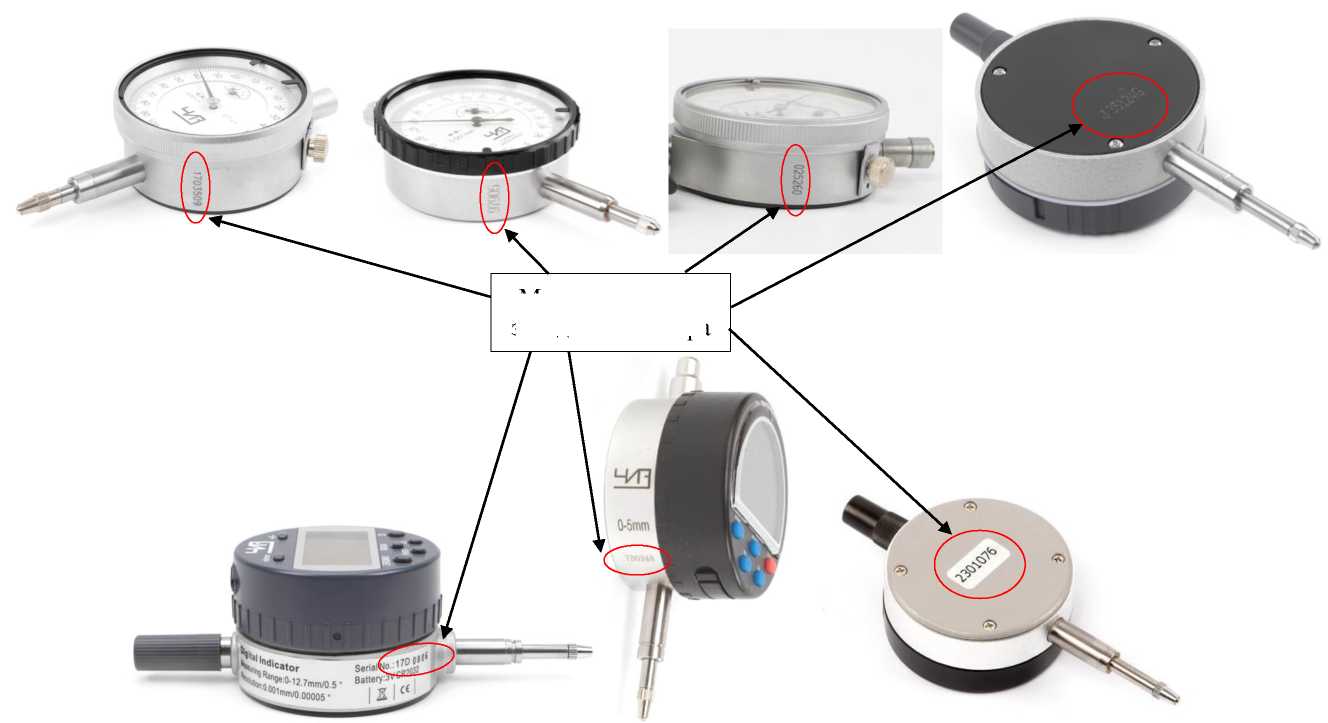

Рисунок 6 - Места нанесения заводских номеров на отсчетных устройствах
Место нанесения
заводского номера
Таблица 1 - Метрологические характеристики нутромеров модели НИ-ПТ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительно го стержня, мм |
Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 |
0,10 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 6 до 10 |
От 0 до 1 |
0,001 |
От 40 до 100 |
0,6 |
±3 |
- |
- |
2 |
|
От 10 до 18 |
От 0 до 1 |
0,001 |
От 40 до 130 |
0,7 |
- |
±4 |
2 |
2 |
|
От 18 до 35 |
От 0 до 1 |
0,001 |
От 60 до 170 |
0,7 |
- |
±4 |
2 |
2 |
|
От 18 до 50 |
От 0 до 1 |
0,001 |
От 60 до 170 |
1,0 |
- |
±4 |
2 |
2 |
|
От 35 до 50 |
От 0 до 1 |
0,001 |
От 60 до 170 |
1,0 |
- |
±4 |
2 |
2 |
|
От 50 до 100 |
От 0 до 1 |
0,001 |
От 60 до 200 |
1,0 |
- |
±4 |
2 |
2 |
|
От 50 до 160 |
От 0 до 1 |
0,001 |
От 60 до 200 |
1,0 |
- |
±4 |
2 |
2 |
|
От 100 до 160 |
От 0 до 1 |
0,001 |
От 100 до 300 |
1,0 |
- |
±4 |
2 |
2 |
|
От 160 до 250 |
От 0 до 1 |
0,001 |
От 100 до 450 |
1,0 |
- |
±4 |
2 |
2 |
|
От 250 до 450 |
От 0 до 1 |
0,001 |
От 100 до 450 |
1,0 |
- |
±8 |
- |
2 |
модели НИЦ-ПТ
Таблица 2 -
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительно го стержня, мм |
Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 |
0,10 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 6 до 10 |
От 0 до 3 |
0,001 |
От 40 до 100 |
0,6 |
±5 |
- |
- |
2 |
|
От 0 до 5 | ||||||||
|
От 0 до 10 | ||||||||
|
От 0 до 12,5 | ||||||||
|
От 0 до 12,7 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 6 до 10 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 40 до 100 |
0,6 |
- |
±10 |
- |
4 |
|
От 10 до 18 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 40 до 130 |
0,8 |
- |
±6 |
1 |
2 |
|
От 10 до 18 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 40 до 130 |
0,8 |
- |
±10 |
2 |
4 |
|
От 18 до 35 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 60 до 170 |
1,0 |
- |
±6 |
1 |
2 |
|
От 18 до 35 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 60 до 170 |
1,0 |
- |
±12 |
2 |
4 |
|
От 18 до 50 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 60 до 170 |
1,2 |
- |
±6 |
1 |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 18 до 50 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 60 до 170 |
1,2 |
- |
±12 |
2 |
4 |
|
От 35 до 50 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 60 до 170 |
1,2 |
- |
±6 |
1 |
2 |
|
От 35 до 50 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 60 до 170 |
1,2 |
- |
±12 |
2 |
4 |
|
От 50 до 100 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 60 до 200 |
1,5 |
- |
±7 |
1 |
2 |
|
От 50 до 100 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 60 до 200 |
1,5 |
- |
±12 |
2 |
4 |
|
От 50 до 160 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 60 до 200 |
1,5 |
- |
±7 |
1 |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 50 до 160 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 60 до 200 |
1,5 |
- |
±14 |
2 |
4 |
|
От 100 до 160 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 100 до 300 |
1,5 |
- |
±7 |
1 |
2 |
|
От 100 до 160 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 100 до 300 |
1,5 |
- |
±14 |
2 |
4 |
|
От 160 до 250 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 100 до 450 |
2,0 |
- |
±7 |
1 |
2 |
|
От 160 до 250 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,002 |
От 100 до 450 |
2,0 |
- |
±14 |
2 |
4 |
|
От 250 до 450 |
От 0 до 3 От 0 до 5 От 0 до 10 От 0 до 12,5 От 0 до 12,7 |
0,001 |
От 100 до 450 |
2,0 |
- |
±7 |
- |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
От 250 до 450 |
От 0 до 3 |
0,002 |
От 100 до 450 |
2,0 |
- |
±14 |
- |
4 |
|
От 0 до 5 | ||||||||
|
От 0 до 10 | ||||||||
|
От 0 до 12,5 | ||||||||
|
От 0 до 12,7 |
Таблица 3 - Габаритные размеры и масса
|
Модель нутромера |
Диапазон измерений нутромера, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
НИ-ПТ |
От 6 до 10 |
290 |
80 |
30 |
0,3 |
|
От 10 до 18 |
320 |
80 |
40 |
0,3 | |
|
От 18 до 35 |
380 |
80 |
40 |
0,5 | |
|
От 18 до 50 |
380 |
80 |
50 |
0,7 | |
|
От 35 до 50 |
380 |
80 |
50 |
0,7 | |
|
От 50 до 100 |
400 |
80 |
100 |
0,8 | |
|
От 50 до 160 |
400 |
80 |
160 |
0,8 | |
|
От 100 до 160 |
500 |
80 |
160 |
0,8 | |
|
От 160 до 250 |
730 |
80 |
250 |
1,0 | |
|
От 250 до 450 |
730 |
140 |
450 |
1,2 | |
|
НИЦ -ПТ |
От 6 до 10 |
290 |
80 |
30 |
0,3 |
|
От 10 до 18 |
320 |
80 |
40 |
0,3 | |
|
От 18 до 35 |
380 |
80 |
40 |
0,5 | |
|
От 18 до 50 |
380 |
80 |
50 |
0,7 | |
|
От 35 до 50 |
380 |
80 |
50 |
0,7 | |
|
От 50 до 100 |
400 |
80 |
100 |
0,8 | |
|
От 50 до 160 |
400 |
80 |
160 |
0,8 | |
|
От 100 до 160 |
500 |
80 |
160 |
0,8 | |
|
От 160 до 250 |
730 |
80 |
250 |
1,0 | |
|
От 250 до 450 |
730 |
140 |
450 |
1,2 |
Примечание: Длина нутромеров указана с учетом максимальной глубины измерений
Таблица 4 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре, %, не более |
От +15 до +25 80 |
