Номер по Госреестру СИ: 93072-24
93072-24 Преобразователи измерительные телеметрические
(ПИТ-3к)
Назначение средства измерений:
Преобразователи измерительные телеметрические ПИТ-3к (далее - преобразователи), предназначены для измерения электрического напряжения, с последующей передачей измеренного значения по волоконно-оптической линии связи или проводному интерфейсу RS232.
Внешний вид.
Преобразователи измерительные телеметрические
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194879
ID в реестре СИ - 1418674
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТомИУС-ПРОЕКТ" (ООО "ТомИУС-ПРОЕКТ")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи измерительные телеметрические (ПИТ-3к)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТомИУС-ПРОЕКТ" (ООО "ТомИУС-ПРОЕКТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93072-24 30.08.2029 |
Преобразователи измерительные телеметрические, ПИТ-3к Общество с ограниченной ответственностью "ТомИУС-ПРОЕКТ" (ООО "ТомИУС-ПРОЕКТ") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Кто поверяет Преобразователи измерительные телеметрические (ПИТ-3к)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи измерительные телеметрические (ПИТ-3к)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи содержат встроенное программное обеспечение, осуществляющее обработку результатов измерений аналого-цифрового преобразователя и передачу результатов измерений по цифровым каналам связи. Для отображения результатов измерений используется сервисное программное обеспечение, устанавливаемое на персональный компьютер. В таблице 1 приведены идентификационные признаки метрологически значимой части ПО.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное программное обеспечение | |
|
Идентификационное наименование программного обеспечения |
pit3k- 10bit-serial- 1000Hz-for-certification |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.50 |
|
Цифровой идентификатор ПО |
197DB53F4E07A2EB313B991E3A2BDFA3 EED4F0139CDB7D22DE6C840D89580B78 |
|
Сервисное программное обеспечение | |
|
Идентификационное наименование программного обеспечения |
pit-serial-client-gui |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.07 |
|
Цифровой идентификатор ПО |
86CE428403CFADCE36C3DDCCB74FBD67 4FECC19908F2820A1435AD9A6FCD8D87 |
Конструкция преобразователей ПИТ-3к обеспечивает защиту встроенного
программного обеспечения путем механической защиты микропроцесора от перезаписи.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на информационную этикетку офсетной печатью.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации 36296714.422182.01-027.РЭ в разделе 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
36296714.422182.01-027.ТУ Преобразователи измерительные телеметрические ПИТ-3к. Технические условия.
Правообладательответственностью
«ТомИУС-ПРОЕКТ»
«ТомИУС-ПРОЕКТ»
Общество с ограниченной
(ООО «ТомИУС-ПРОЕКТ»)
ИНН 7018011775
Юридический адрес: 634034, г. Томск, ул. Советская, д. 114
Тел/факс: (3822) 42-64-63
Эл. почта: info@tomics.tomsk.ru
Изготовитель
ответственностьюОбщество с ограниченной
(ООО «ТомИУС-ПРОЕКТ»)
ИНН 7018011775
Адрес: 634034, г. Томск, ул. Советская, д. 114
Тел/факс: (3822) 42-64-63
Эл. почта: info@tomics.tomsk.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Правообладатель
ответственностью«ТомИУС-ПРОЕКТ»
«ТомИУС-ПРОЕКТ»
Общество с ограниченной
(ООО «ТомИУС-ПРОЕКТ»)
ИНН 7018011775
Юридический адрес: 634034, г. Томск, ул. Советская, д. 114
Тел/факс: (3822) 42-64-63
Эл. почта: info@tomics.tomsk.ru
Принцип работы преобразователей заключается в аналого-цифровом преобразовании сигналов напряжения по трем входным каналам, обработкой результатов аналогово-цифрового преобразования в микропроцессоре и передачи результатов измерений в цифровом виде по волоконно-оптической линии связи или проводному интерфейсу RS-232 в виде информационного пакета.
Преобразователи применяются в составе телеметрических измерительных систем или систем распределенного автоматизированного управления технологическим объектом, использующих в качестве среды передачи оптоволоконные линии связи и цифровые интерфейсы.
Задание диапазона измерений осуществляется отдельно для каждого входного канала с помощью установки перемычек на плате.

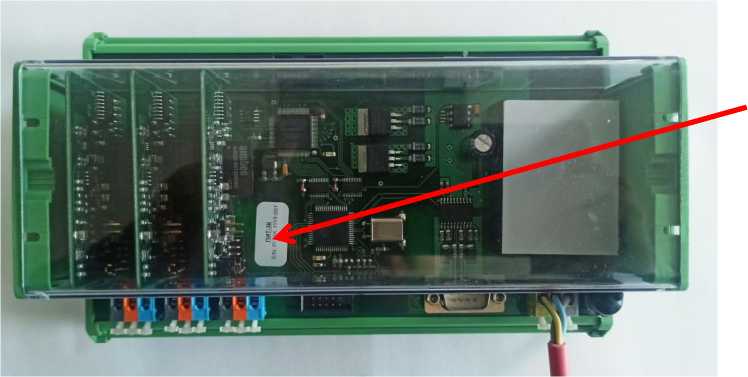

На рисунке 1 показан общий вид преобразователя ПИТ-3к, а также место нанесения знака утверждения типа и серийного номера. Серийный номер в цифро-буквенном формате наносится методом офсетной печати на этикетку, расположенную внутри корпуса преобразователя.
Место нанесения знака утверждения типа и серийного номера
Рисунок 1 - Внешний вид преобразователя, с указанием места нанесения знака утверждения типа и серийного номера
Комплектность средства измерения приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Преобразователь измерительный телеметрический |
ПИТ-3к |
1 |
|
Руководство по эксплуатации |
36296714.422182.01-027.РЭ |
1 |
|
Паспорт |
36296714.422182.01-027.ПС |
1 |
|
Сервисное программное обеспечение на CD-диске |
pit-serial-client-gui |
1 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения, В |
от -2,5 до 2,5 от -5 до 5 от 0 до 5 |
|
Пределы допускаемой приведенной погрешности, %* |
+0,5 |
|
Номинальная частота дискретизации, Гц |
1000 |
|
Сопротивление изоляции между цепью питания и корпусом при приложенном напряжении 3000 В, МОм, не менее |
20 |
|
Сопротивление изоляции между измерительными входами при приложенном напряжении 2500 В, МОм, не менее |
20 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % (при 25°С) |
от -40 до +40 до 80 |
таблицы 2
|
1 |
2 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Масса, кг, не более |
3 |
|
Габаритные размеры, мм, не более |
210х100х130 |
|
Примечание * - погрешность приведена к диапазону измерений | |
