Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Терминология и обозначения метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия для дозирования жидких нефтепродуктов, конструктивно состоит из основных частей, указанных далее.

Узел взвешивания предсталяет собой весы неавтоматического действия, включает в себя:

• - грузоприемное устройство в виде платформы, опирающейся на тензорезисторный весоизмерительный датчик (далее - датчик);

• -  питатель: разливочная машина с выдвижным штоком, оборудованным регулировочной и запорной арматурой;

• - электронный прибор CAS (изготовитель — «CAS», Корея) осуществляющий аналого-цифровое преобразование сигналов датчиков, их обработку и определение измеренного значения массы, управление процессом автоматического дозирования, в том числе устройствами регулирования скорости подачи материала, а также периферийными устройствами.

Узел взвешивания встроен в полуавтоматическую линию розлива, которая включает в себя:

• - входной роликовый конвейер;

• - выходной конвейер, оснащенный устройством закупоривания канистр.

Электронные приборы узлов взвешивания, а также устройства электрического питания и коммутации помещены в коммутационный шкаф. Показывающие устройства (сенсорный дисплей для отображения результатов взвешивания) органы управления средством измерений размещены на стенке коммутационного шкафа.

К средствам измерений данного типа относится дозатор весовой дискретного действия ДВ30МНРУ с заводским номером: 6191.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на боковую часть коммутационного шкафа и содержит следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа;

• - заводской номер;

• - дата изготовления (месяц-год);

• - диапазон температур;

• - напряжение питания;

• - номинальная максимальная доза;

• - номинальная минимальная доза;

• - максимальная нагрузка;

• - минимальная нагрузка;

• - цена деления шкалы;

• - диапазон выборки массы тары.

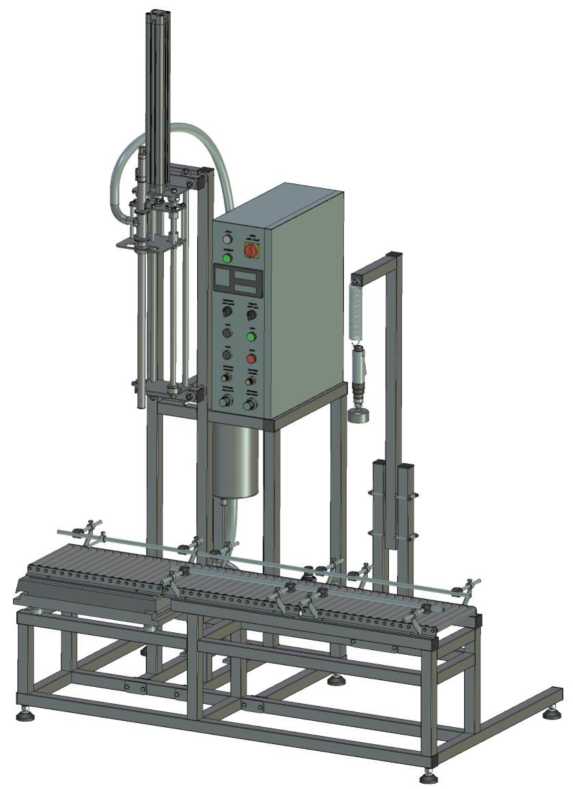

Рисунок 1 - Общий вид средства измерений

Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр;

Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 2.

Место крепления свинцовой пломбы

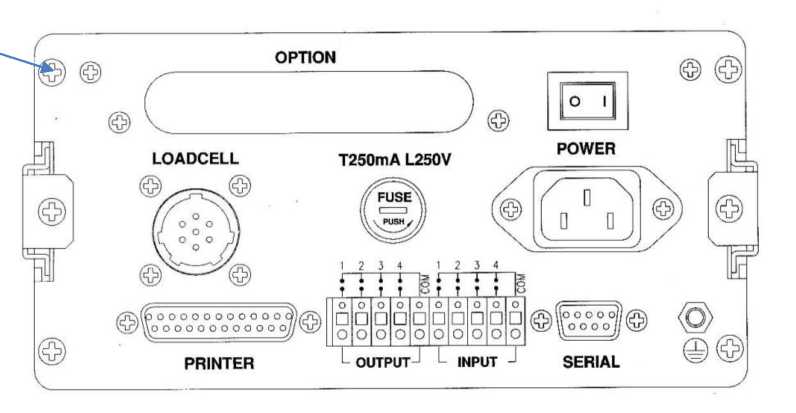

Рисунок 2 — Схема пломбировки электронного прибора средства измерений. Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 4 — Комплектность

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические
