Номер по Госреестру СИ: 93078-24
93078-24 Источники питания постоянного тока
(АКИП-1175-4К)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1175-4К (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока по четырем независимым каналам.
Внешний вид.
Источники питания постоянного тока

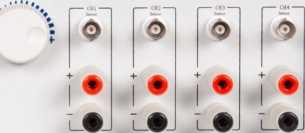

Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194889
ID в реестре СИ - 1418684
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1175-4К-80-10, АКИП-1175-4К-60-5, АКИП-1175-4К-32-6, АКИП-1175-4К-32-10,
Производитель
Изготовитель - "MATRIX TECHNOLOGY INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1175-4К)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Источники питания постоянного тока (АКИП-1175-4К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 12 | 12 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| ООО "МИРУАР" (RA.RU.320061) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1175-4К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1175-4К».
Правообладатель«MATRIX TECHNOLOGY INC.», Китай
Адрес: 508, Building D, Huachuangda Culture and Technology Industrial Park,
Haihui Road, Bao'an 49th District, Shenzhen, Guangdong
Телефон: 0086 755 2836 4276
E-mail: lillian.wang@szmatrix.com
Web-сайт: http://www.szmatrix.com/
Изготовитель
«MATRIX TECHNOLOGY INC.», КитайАдрес: 508, Building D, Huachuangda Culture and Technology Industrial Park,
Haihui Road, Bao'an 49th District, Shenzhen, Guangdong
Телефон: 0086 755 2836 4276
E-mail: lillian.wang@szmatrix.com
Web-сайт: http://www.szmatrix.com/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«MATRIX TECHNOLOGY INC.», КитайАдрес: 508, Building D, Huachuangda Culture and Technology Industrial Park,
Haihui Road, Bao'an 49th District, Shenzhen, Guangdong
Телефон: 0086 755 2836 4276
E-mail: lillian.wang@szmatrix.com
Web-сайт: http://www.szmatrix.com/
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Источники имеют четыре изолированных и независимых канала в одном корпусе и набор режимов и функций в каждом канале: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы каждого канала источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах 19” форм-фактора высотой 2U для монтажа в приборную стойку.
Модификации источников отличаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока, представленных в таблице 1.
Таблица 1 -
источников
|
Модификация |
Число каналов |
Выходное напряжение на канал, В |
Выходной ток на канал, А |
Мощность на канал, Вт |
|
АКИП-1175-4К-32-6 |
4 |
от 0 до 32 |
от 0 до 6 |
192 |
|
4 |
от 0 до 32 |
от 0 до 10 |
320 | |
|
4 |
от 0 до 60 |
от 0 до 5 |
300 | |
|
4 |
от 0 до 80 |
от 0 до 6 |
150 | |
|
4 |
от 0 до 80 |
от 0 до 10 |
300 | |
|
4 |
от 0 до 150 |
от 0 до 5 |
300 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК. Для подключения удаленной нагрузки по 4-проводной схеме предусмотрен вход обратной связи на передней панели.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.
На задней панели источников расположены: винт заземления, интерфейс дистанционного управления RS-232 и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на боковой стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в печати.
виде наклейки, мастичной или сургучной
Рисунок 1 - Общий вид источников с местами нанесения знака утверждения типа (А), знака поверки (Б)
|
tauuoTi) таи п в/твд | |||
|
►32.000U |
32.000U |
32.000U |
32.000U |
|
10.000А |
10.000А |
10.000А |
10.000А |
|
71 [Г. Р |
ГГ| | |
|
"я "Л | ||
|
я Т1 R г •7.Г.1 “ iT- |
номера (В) и
Рисунок 2 - Вид боковой панели источников с местами нанесения серийного пломбировки от несанкционированного доступа (Г)

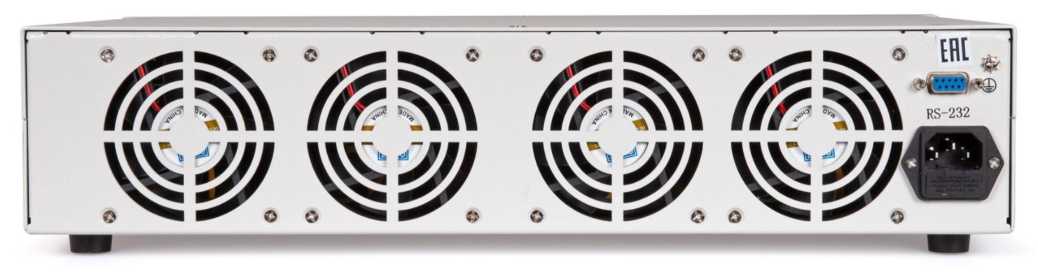

Рисунок 3 - Вид задней панели источников
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 2 - Пределы допускаемой погрешности установки и измерения выходного напряжения источников
|
Модификация |
Пределы допускаемой абсолютной погрешности установки напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
|
АКИП-1175-4К-32-6 |
±(0,001^иуст1)+0,008) |
±(0,001^иизм2)+0,008) |
|
АКИП-1175-4К-32-10 | ||
|
АКИП-1175-4К-60-5 | ||
|
АКИП-1175-4К-80-6 | ||
|
АКИП-1175-4К-80-10 | ||
|
АКИП-1175-4К-150-5 | ||
|
Примечание:
| ||
Таблица 3 - Пределы допускаемой погрешности установки и измерения силы выходного тока источников
|
Модификация |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1175-4К-32-6 |
±(0,002^1уст1)+0,002) |
±(0,002^1изм2)+0,002) |
|
АКИП-1175-4К-32-10 | ||
|
АКИП-1175-4К-60-5 | ||
|
АКИП-1175-4К-80-6 | ||
|
АКИП-1175-4К-80-10 | ||
|
АКИП-1175-4К-150-5 | ||
|
Примечание:
| ||
Таблица 4 - Допускаемые значения уровня пульсаций выходного напряжения источников
|
Модификация |
Уровень пульсаций выходного напряжения (скз), мВ |
|
АКИП-1175-4К-32-6 |
8 |
|
АКИП-1175-4К-32-10 | |
|
АКИП-1175-4К-60-5 | |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 |
10 |
Таблица 5 - Допускаемые значения уровня пульсаций выходного тока источников
|
Модификация |
Уровень пульсаций выходного тока (скз), мА |
|
АКИП-1175-4К-32-6 |
3 |
|
АКИП-1175-4К-32-10 | |
|
АКИП-1175-4К-60-5 | |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 |
5 |
Таблица 6 - Допускаемые значения нестабильности выходного напряжения при изменении тока нагрузки источников
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
|
АКИП-1175-4К-32-6 |
±(0,0002^иуст+0,005) |
|
АКИП-1175-4К-32-10 |
±(0,0002^иуст+0,008) |
|
АКИП-1175-4К-60-5 |
±(0,0002^иуст+0,005) |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 | |
|
Примечание: иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Допускаемые значения нестабильности выходного тока при изменении напряжения на нагрузке источников
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1175-4К-32-6 |
±(0,0002^1уст+0,005) |
|
АКИП-1175-4К-32-10 | |
|
АКИП-1175-4К-60-5 | |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 | |
|
Примечание: 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 8 - Допускаемые значения нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1175-4К-32-6 |
±(0,0002^иуст+0,005) |
|
АКИП-1175-4К-32-10 |
±(0,0002^иуст+0,008) |
|
АКИП-1175-4К-60-5 |
±(0,0002^иуст+0,005) |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 | |
|
Примечание: UycT - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 9 - Допускаемые значения нестабильности выходного тока при изменении напряжения питания источников
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1175-4К-32-6 |
±(0,0002^1уст+0,005) |
|
АКИП-1175-4К-32-10 | |
|
АКИП-1175-4К-60-5 | |
|
АКИП-1175-4К-80-6 | |
|
АКИП-1175-4К-80-10 | |
|
АКИП-1175-4К-150-5 | |
|
Примечание: 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 10 - Основные технические
источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 99 до 121 от 198 до 242 |
|
Частота напряжения питания, Гц |
50 |
|
Масса, кг, не более |
9 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
480x142x370 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
