Расходомеры переменного перепада давления предназначены для использования на объектах добычи, хранения и транспортирования газа в составе станций управления, модулей обвязки скважин и другого оборудования.

Принцип работы расходомеров заключается в создании перепада давления на стандартном сужающем устройстве, сопле ИСА 1932 (далее - СУ), измерении и регистрации избыточного давления, перепада давления и температуры контролируемого природного газа, вычислении и регистрации расхода и количества природного газа, прошедшего через СУ.

При измерении расхода контролируемой среды используется метод переменного перепада давления в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.5-2005 при числах Re от 2-10⁴ до 10⁷.

Метод переменного перепада давления основан на создании в первичном преобразователе с помощью СУ местного сужения потока, при этом часть потенциальной энергии газового потока переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, статическое давление после СУ становится меньше статического давления до СУ, при этом чем больше расход газа, тем выше перепад давления.

Расходомер выполняет следующие функции:

• -   измерение и регистрацию избыточного давления, перепада давления природного газа и температуры природного газа на первичном преобразователе со стандартным созданием переменного перепада давления на стандартном СУ;

• -   вычисление физических свойств природного газа в соответствии с ГОСТ 30319.3-2015;

• -   вычисление и регистрацию расхода и количества природного газа по измеренным параметрам;

• -   формирование измеренных, вычисленных и зарегистрированных значений для дистанционной передачи данных в цифровой форме в САУ.

Конструктивной основой расходомера является СУ, конструкция которого отвечает требованиям ГОСТ 8.586.1-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.5-2005.

Конструктивно расходомеры состоят из СУ, которое установлено в корпусе, выполненного в виде инструментального фланца с отверстиями для отбора давления среды, преобразователя температуры среды, преобразователя избыточного давления, преобразователя дифференциального давления и вычислителя.

В качестве преобразователя температуры среды могут использоваться:

• - преобразователь температуры, программируемый ТСПУ 031 (рег. № 46611-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от минус 40 до плюс 80 °С, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

• - термопреобразователь универсальный ТПУ 0304 (рег. № 50519-17) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от минус 50 до плюс 100 °С, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений.

В качестве преобразователя избыточного давления могут использоваться:

• - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

• - преобразователь давления измерительный СДВ-SMART (рег. № 61936-15) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

• - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

В качестве преобразователя дифференциального давления могут использоваться, в зависимости от исполнения расходомера, приведенные ниже средства измерений.

• 1. Для исполнений РГ ИСА ХХХ х ХХ-02:

• - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 150 кПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

• - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 150 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

• 2. Для исполнений РГ ИСА ХХХ х ХХ-01:

• - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 40 кПа, и пределом допускаемой основной приведенной погрешности ±0,075 % от диапазона измерений;

• - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 40 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

• 3. Для исполнений РГ ИСА ХХХ х ХХ:

• - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 10 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений;

• - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 10 кПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений.

Преобразователи избыточного давления, преобразователи дифференциального давления и вычислитель установлены в теплоизоляционном коробе с обогревом.

По требованию заказчика расходомеры комплектуются входным и выходным прямыми участками измерительного трубопровода (далее - ИТ).

Расходомеры могут выпускаться в различных исполнениях в зависимости от номинального диаметра и используемых преобразователей дифференциального давления.

Исполнения расходомеров, приведены в таблице 1.

Таблица 1 - Исполнения

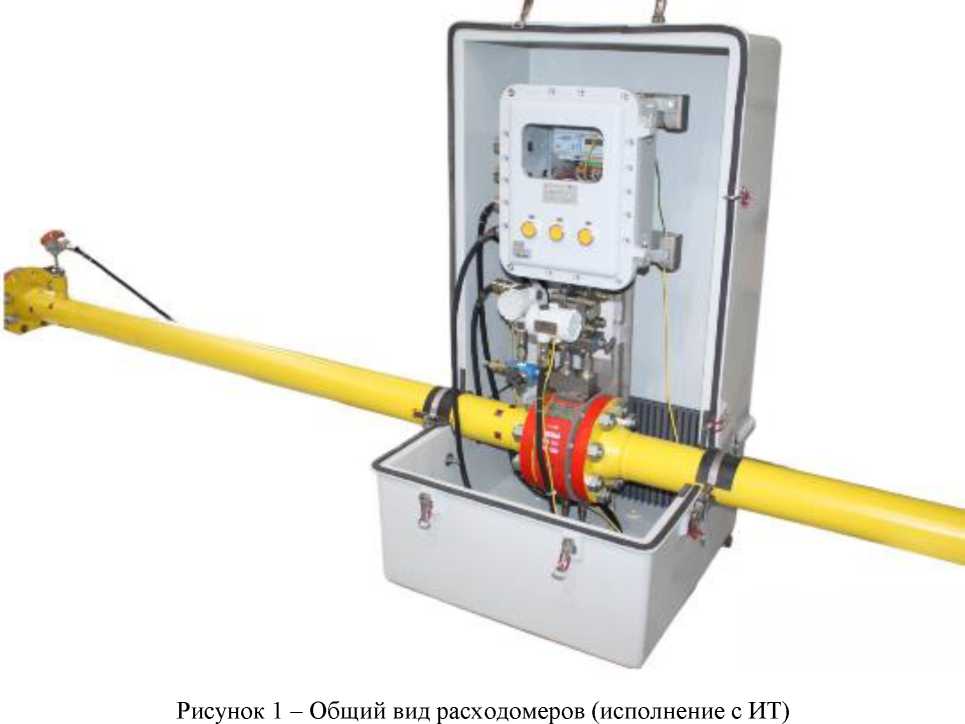

Общий вид расходомеров переменного перепада давления РГ ИСА приведен на рисунке 1.

Место нанесения знака бзрыдозащиты при наличии сертификата

I

Преойраэодатель дифферещиа/!ьного да8/!ения

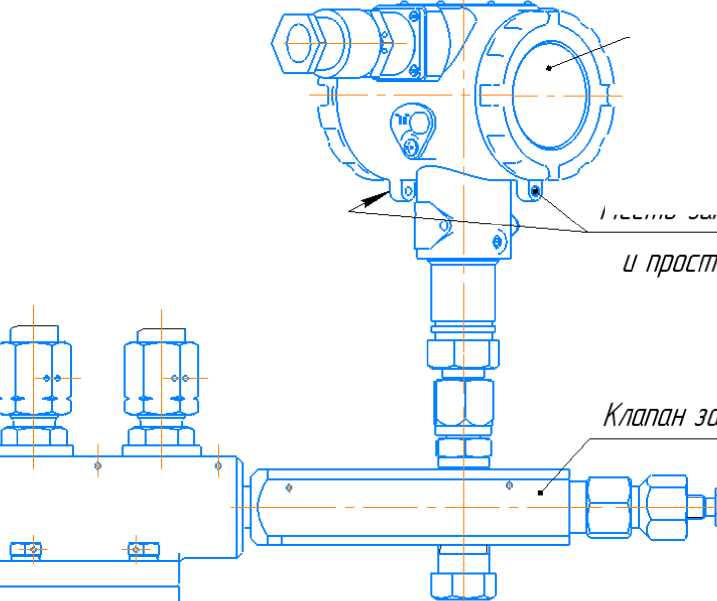

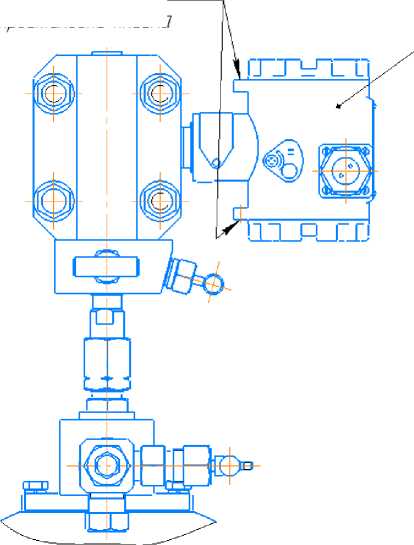

Рисунок 4 - Схема пломбировки от несанкционированного доступа на преобразователе дифференциального давления

Рисунок 5 - Схема пломбировки от несанкционированного доступа вычислителя

Семизначный цифровой заводской номер нанесен методом гравировки на информационную табличку, которая крепится на корпус расходомера.

Для защиты от несанкционированного доступа расходомеры пломбируются следующим способом:

• - заполнением мастикой и простановкой клейма в местах, обозначенных на рис. 3, 4;

  5.

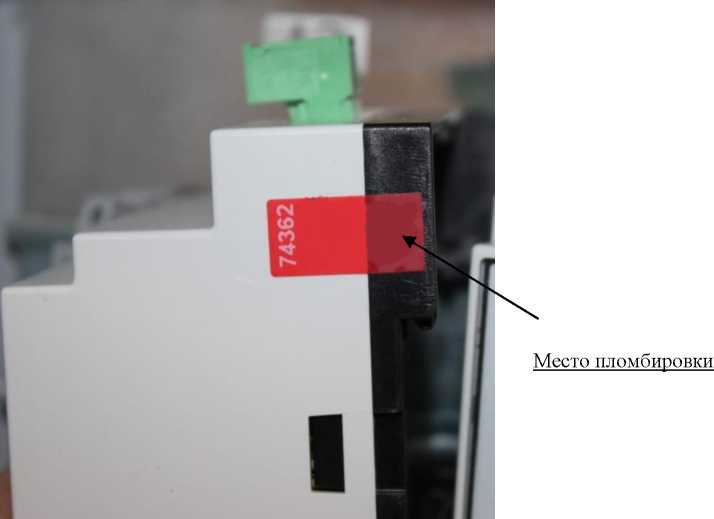

• - нанесением наклейки на вычислитель, в соответствии с рисунком

Таблица 5 - Комплектность

* - при заказе, определяется в зависимости от исполнения расходомера

Таблица 3 -

Таблица 4 - Основные технические
