Номер по Госреестру СИ: 93094-24
93094-24 Счетчики тепла ультразвуковые
(СТУ)
Назначение средства измерений:
Счетчики тепла ультразвуковые СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Внешний вид.
Счетчики тепла ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики тепла ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики тепла ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики тепла ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики тепла ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 02.09.2029
Номер записи - 194912
ID в реестре СИ - 1418710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА")
Страна - РОССИЯ
Населенный пункт - г. Краснодар, хутор Октябрьский
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Счетчики тепла ультразвуковые (СТУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93094-24 02.09.2029 |
Счетчики тепла ультразвуковые, СТУ Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
4 года |
|
93095-24 02.09.2029 |
Счетчики тепла крыльчатые, СТК Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
4 года |
|
95532-25 21.05.2030 |
Счетчики воды турбинные, СВТ Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА") (РОССИЯ г. Краснодар, хутор Октябрьский) |
ОТ МП |
6 лет |
Кто поверяет Счетчики тепла ультразвуковые (СТУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики тепла ультразвуковые (СТУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика c вариантом корпуса вычислителя 1 приведены в таблице 1.1. Идентификационные данные программного обеспечения теплосчетчика c вариантом корпуса вычислителя 2 приведены в таблице 1.2.
Таблица 1.1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HeatMeter S 1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
|
Таблица 1.2 | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HeatMeter S 2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.ХХ1) |
|
Цифровой идентификатор ПО |
- |
1) Х - относится к метрологически незначимой части ПО
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Принцип измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);
ТУ 26.51.52-002-34189279-2023 «Счетчики тепла ультразвуковые СТУ. Технические условия».
Общество с ограниченной ответственностью ПКФ
(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
«ГЕРРИДА»
х.
Октябрьский,
Изготовитель
«ГЕРРИДА»Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Адрес: 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью ПКФ(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
«ГЕРРИДА»
х.
Октябрьский,
Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с ультразвукового первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 38 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485 и/или радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.
Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей. Вычислитель имеет два варианта исполнения, имеющие одинаковое схемотехническое решение, но отличающиеся конструкцией корпуса и идентификатором программного обеспечения.
собой измерительный участок с датчиками, с помощью которых измеряется скорость рассчитывается её объем на подающем или обратном
Первичный преобразователь представляет установленными ультразвуковыми движения жидкости в потоке и трубопроводе.
измеряют температуру теплоносителя на подающем и
Два датчика температуры обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения СТУ-15-0,6, СТУ-15-1,5, СТУ-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.

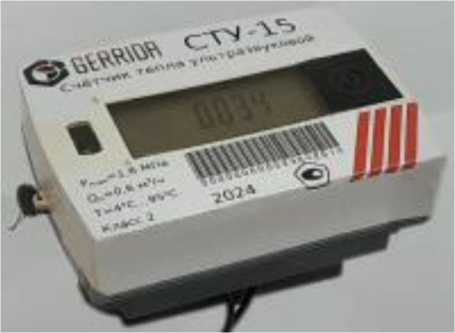

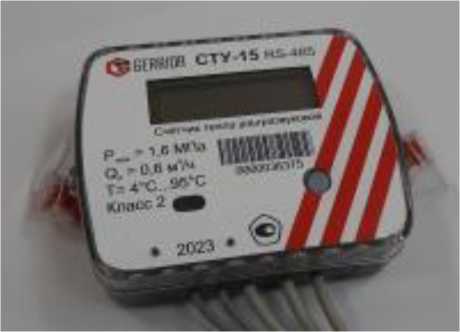

Общий вид теплосчетчиков приведен на рисунке 1.
корпус 1
корпус 2
а) вычислитель
DN15
DN20

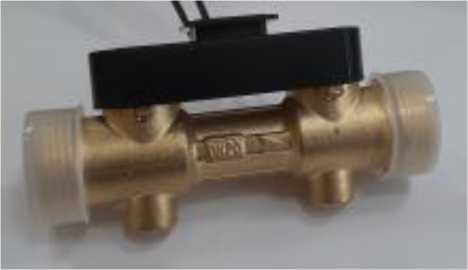

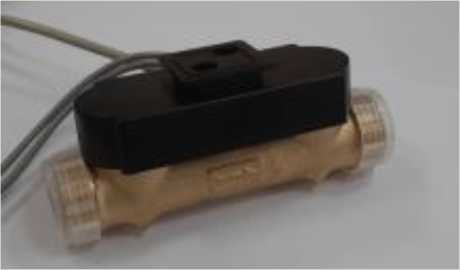

б) первичный преобразователь
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку.

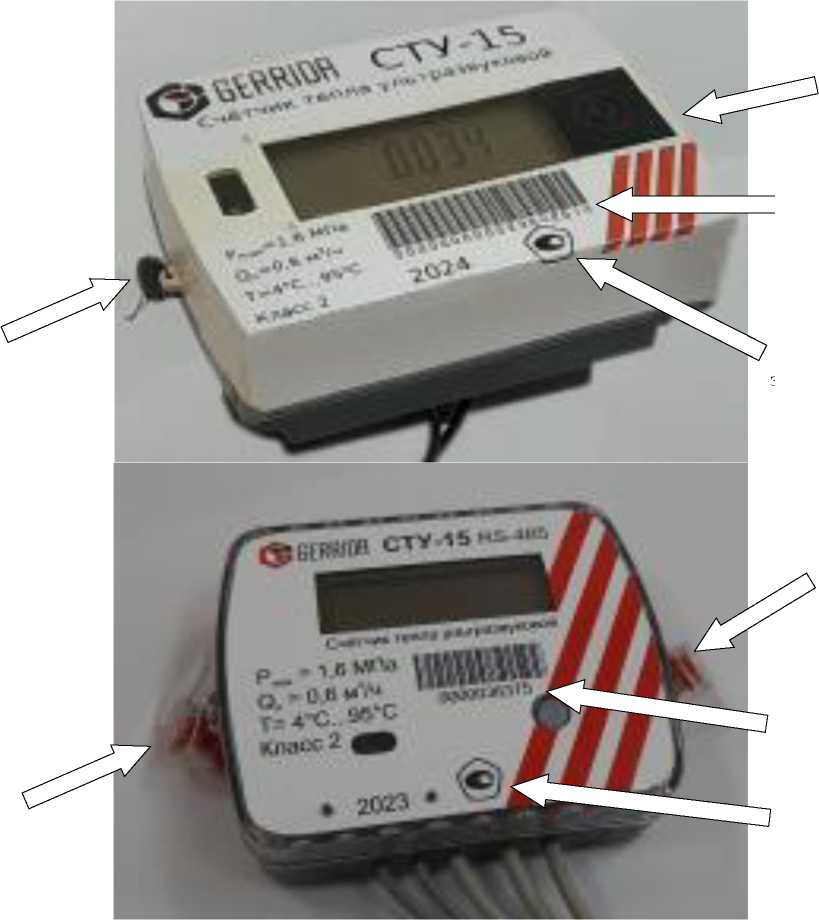

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения
знака поверки
Место нанесения
знака поверки
Место нанесения
знака поверки
Место нанесения
заводского номера
Место нанесения
Место нанесения
знака поверки
Место нанесения
заводского номера
Место нанесения
знака утверждения типа
знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик тепла ультразвуковой |
СТУ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Исполнение |
СТУ-15- 0,6 |
СТУ-15- 1,5 |
СТУ-20- 2,5 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наибольший расход жидкости (Отах), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,008 |
0,01 |
0,016 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02^ Gmax/O) | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +4 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(O,6+O,O04^|f|) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от 3 до 70 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3^(ЛГтги/ Ат)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
1 |
2 |
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
+(0,5+(Atmin/At)) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 Atmin/At +0,02^Gmax/G') |
|
G - измеренное значение расхода жидкости, м3/ч; Отах - максимальное измеренное значение расхода жидкости, м3/ч; Atmin - наименьшая разность температуры, °С; Аг - измеренное значение разности температуры, °С; Т - измеренное значение температуры, °С. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Исполнение |
СТУ-15-0,6, |
СТУ-20-2,5 |
|
СТУ-15-1,5 | ||
|
Номинальный диаметр |
DN15 |
DN20 |
|
Измеряемая среда |
жидкость (вода питьевая) | |
|
Избыточное давление измеряемой среды, МПа, | ||
|
не более |
1,6 | |
|
Напряжение элемента питания постоянного | ||
|
тока, В |
3,6 ±0,1 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
120 |
120 |
|
- ширина |
80 |
80 |
|
- длина |
110 |
130 |
|
Масса, кг, не более |
1,35 |
1,35 |
|
Степень защиты оболочки по | ||
|
ГОСТ 14254-2015 |
IP65 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, |
от +5 до +50 | |
|
- относительная влажность, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
|
Средний срок службы, лет |
12 | |
|
Средняя наработка на отказ, ч |
80000 | |
