Сведения о средстве измерений: 93096-24 Датчики вибрации

Номер по Госреестру СИ: 93096-24
93096-24 Датчики вибрации
(ЮМПД.402159.250.330.02 ДВ)

Назначение средства измерений:
Датчики вибрации ЮМПД.402159.250.330.02 ДВ (далее - датчики) предназначены для измерения и регистрации вибрационного и ударного ускорений в трёх взаимно перпендикулярных осях.

сертификация программного обеспечения
Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 02.09.2029
Номер записи - 194914
ID в реестре СИ - 1418712
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет
Страна - РОССИЯ
Населенный пункт - НГУ), г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Датчики вибрации (ЮМПД.402159.250.330.02 ДВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67311-17
14.04.2027
Датчики натекающего тока, ДНТ
Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск)
ОТ
МП
10 лет
90156-23
13.10.2028
Датчики вибрации, ДВ
Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск)
ОТ
МП
2 года
93096-24
02.09.2029
Датчики вибрации, ЮМПД.402159.250.330.02 ДВ
Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск)
ОТ
МП
2 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики вибрации (ЮМПД.402159.250.330.02 ДВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 8 8 8 0 0 0 0 0

    Стоимость поверки Датчики вибрации (ЮМПД.402159.250.330.02 ДВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с датчиками используется встроенное программное обеспечение «ДВ МК ПО» и автономное «ДВ клиент» (далее - ПО).

    Встроенное ПО «ДВ МК ПО» предназначено для получения данных со входа микроконтроллера и обработки полученных данных, а также регистрации события и реализации обмена данными по интерфейсу МКО.

    Автономное ПО «ДВ клиент» выполняет функции обмена данными по интерфейсу МКО, преобразования полученных данных в физическую величину с применением калибровок, а также визуализации полученных и преобразованных данных, сохранения полученных данных.

    Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

    Уровень защиты от непреднамеренных и преднамеренных изменений ПО «ДВ МК ПО» соответствует уровню «средний», уровень защиты ПО «ДВ клиент» соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    встроенное

    автономное

    Идентификационное наименование ПО

    ДВ МК ПО

    ДВ клиент

    Номер версии (идентификационный номер) ПО

    не ниже 1.3

    не ниже 1.3

    Цифровой идентификатор ПО

    8c2ac2f424ebedf6af470de3d

    6fbfa599d321bae3dd19246e

    21585d094445893

    da2ce052251a981d

    Алгоритм вычисления цифрового идентификатора ПО

    SHAl


    Знак утверждения типа

    Знак утверждения типа

    наносится на руководство по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Раздел 2.2 «Использование ДВ» руководства по эксплуатации ЮМПД.402159.250.330.02 РЭ

    «Датчики вибрации ЮМПД.402159.250.330.02 РЭ ДВ»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

    Технические условия «Датчики вибрации ЮМПД.402159.250.330.02  ДВ»

    ЮМПД.402159.250.330.02 ТУ.

    Правообладатель

    Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)

    ИНН 5408106490

    Юридический адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2

    Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80

    Web-сайт: www.nsu.ru

    E-mail: rector@nsu.ru

    Изготовитель

    Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)
    ИНН 5408106490
    Адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2
    Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80
    Web-сайт: www.nsu.ru
    E-mail: rector@nsu.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E mail: info@vniim.ru

    Правообладатель


    Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)
    ИНН 5408106490
    Юридический адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2
    Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80
    Web-сайт: www.nsu.ru
    E-mail: rector@nsu.ru

    Принцип действия датчиков основан на преобразовании измеряемого виброускорения в оцифрованный сигнал, который через мультиплексный канал обмена (МКО), поступает на монитор персонального компьютера (ПК) в виде измеренного значения виброускорения.

    Для преобразования виброускорения в модульном блоке датчиков используется каскад из трех операционных усилителей. Первый усилитель включен по схеме усилителя заряда в инвертирующем включении и обеспечивает преобразование получаемого заряда с пьезоэлемента в напряжение. Второй и третий операционные усилители подключены параллельно друг другу в неинвертирующем включении с разными фиксированными коэффициентами усиления по обратной связи с целью увеличения динамического диапазона устройства. Полученный сигнал с обоих операционных усилителей, подключенных параллельно, оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение виброускорения, которое может быть использовано без дополнительных преобразований.

    Конструктивно датчики представляют собой алюминиевый корпус с размещенными в нем двумя полукомплектами, каждый из которых состоит из модуля питания, центрального модуля, аналогового модуля и чувствительного элемента. В качестве чувствительного элемента используется трехкоординатный пьезоэлектрический вибропреобразователь, который преобразует виброускорение в электрический заряд и имеет три выходных канала, по одному на каждую координатную ось.

    Пломбировка датчиков не предусмотрена.

    Нанесение знака поверки на датчики не предусмотрено.

    Маркировка датчиков наносится на алюминиевый корпус способом гравировки, содержащей логотип предприятия-изготовителя, порядковый номер датчика в составе изделия, децимальный номер прибора, номер маркировки соединителя, заводской номер датчика в числовом формате.

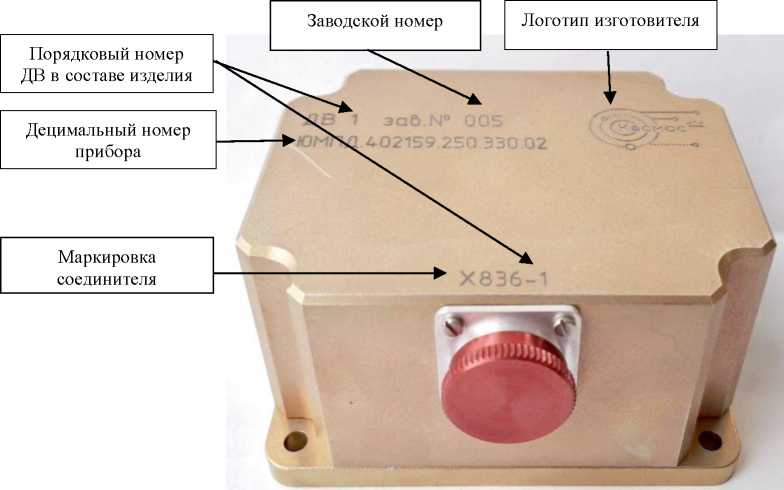

    Общий вид датчиков вибрации ЮМПД.402159.250.330.02 ДВ представлен на рисунке 1.
