Номер по Госреестру СИ: 93097-24
93097-24 Счетчики холодной воды комбинированные
(ПУЛЬСАР)
Назначение средства измерений:
Счетчики холодной воды комбинированные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема холодной питьевой воды в системах холодного водоснабжения в напорных трубопроводах.

Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 1

Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 2

Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 3

Внешний вид.
Счетчики холодной воды комбинированные
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на лицевые панели турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика.Для защиты от несанкционированного доступа к механизму счетчиков устанавливаются пломбы с нанесением знака поверки.
Места нанесения знака утверждения типа, пломбирования от несанкционированного доступа, нанесения знака поверки и заводского номера указаны на рисунках 2 - 4.

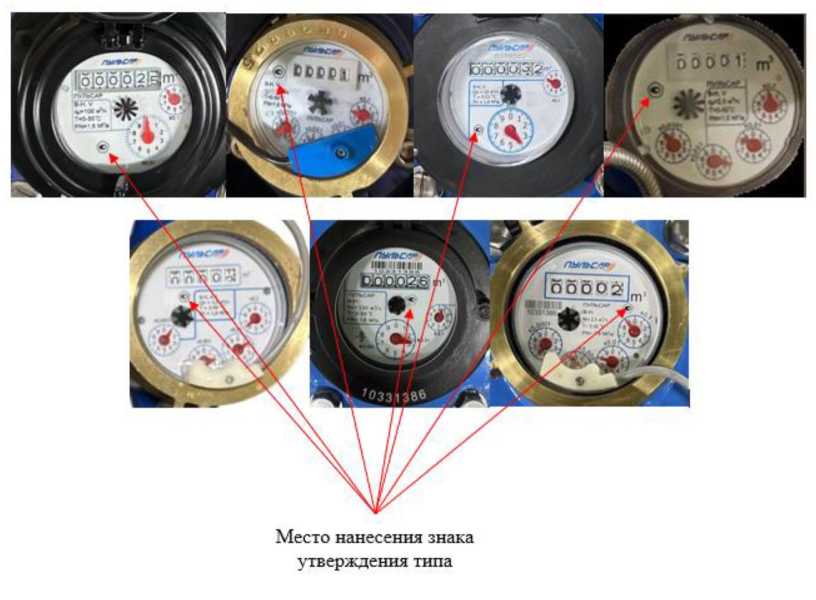

Рисунок 2 - Обозначение мест нанесения знака утверждения типа

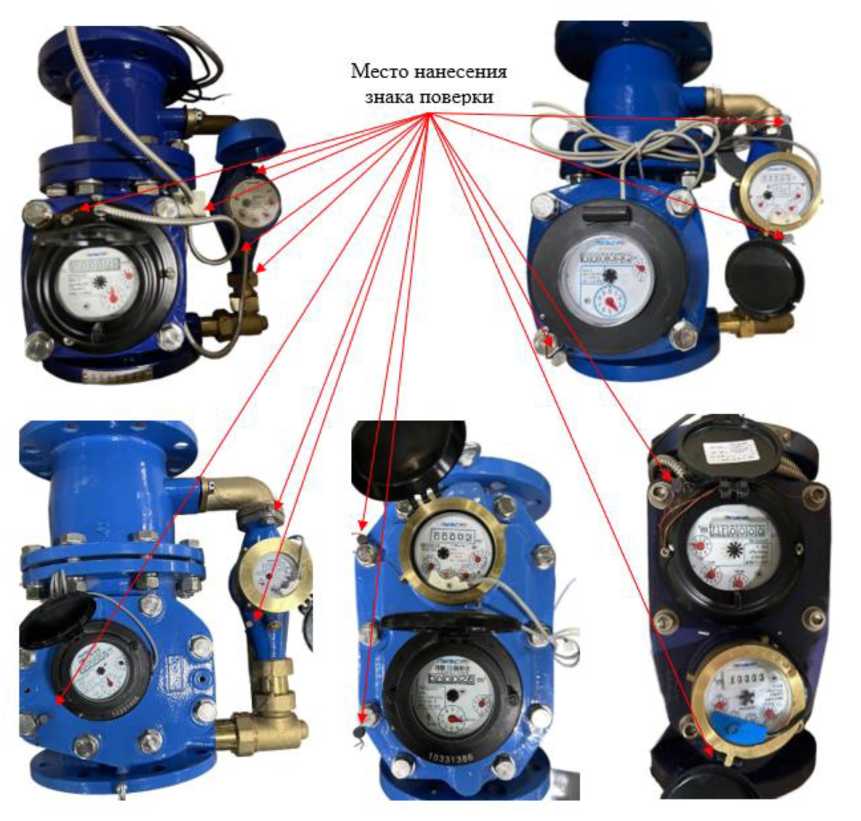

Рисунок 3 - Обозначение мест пломбирования от несанкционированного доступа и нанесения знака поверки

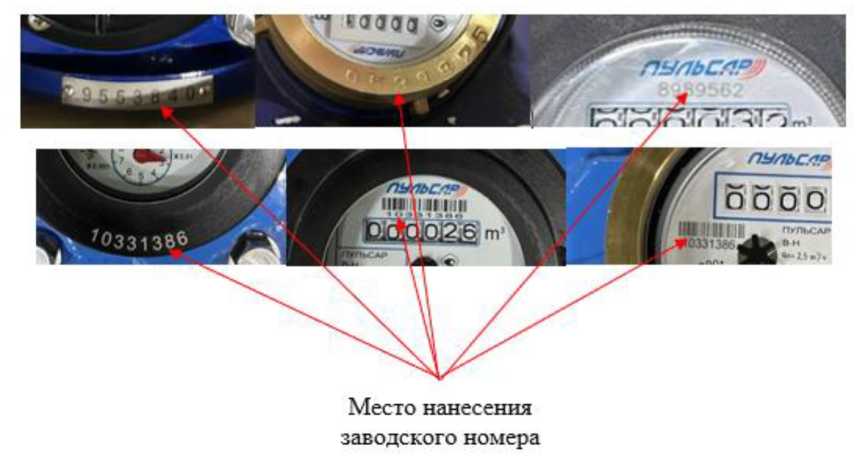

Рисунок 4 - Обозначение мест нанесения заводского номера
Метрологические и технические характеристики приведены в таблицах 1 - 5
счетчиков исполнения 1
Таблица 1 -
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,03 |
0,05 |
0,05 |
0,05 |
0,2 |
|
переходный qt |
0,12 |
0,2 |
0,2 |
0,2 |
0,8 |
|
номинальный qn |
45 |
60 |
100 |
150 |
250 |
|
максимальный дшах |
90 |
120 |
200 |
300 |
500 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
0,020 |
0,055 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||
Таблица 2 -
счетчиков исполнения 2
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 | |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,03 |
0,05 |
0,05 |
0,05 |
0,2 |
0,45 | |
|
переходный qt |
0,12 |
0,2 |
0,2 |
0,2 |
0,8 |
3 | |
|
номинальный qn |
15 |
25 |
40 |
60 |
150 |
250 | |
|
максимальный qmHK |
30 |
50 |
80 |
120 |
300 |
500 | |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
0,020 |
0,055 |
0,225 | |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||||
Таблица 3 - Метрологические характеристики счетчиков исполнения 3
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 100/20 |
150/40 |
200/50 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,032 |
0,05 |
0,05 0,05 |
0,2 |
0,32 |
|
переходный qt |
0,051 |
0,08 |
0,08 0,08 |
0,32 |
0,51 |
|
номинальный qn |
40 |
63 |
63 100 |
250 |
400 |
|
максимальный qmах |
50 |
78,75 |
78,75 125 |
312,5 |
500 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 0,020 |
0,055 |
0,225 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||
Таблица 4 - Метрологические характеристики счетчиков исполнения 4
|
Наименование характеристики |
Значение | ||
|
Диаметр условного прохода (Ду), мм |
50/15 |
80/20 |
100/20 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,05 |
0,08 |
0,08 |
|
переходный qt |
0,08 |
0,128 |
0,128 |
|
номинальный qn |
40 |
63 |
100 |
|
максимальный qmHK |
50 |
78,75 |
125 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||
Таблица 5 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 |
|
Диапазон срабатывания переключающего устройства (клапана), м3/ч: | ||||||
|
- при увеличении расхода, не более |
1,4 |
1,3 |
1,8 |
3,0 |
7,8 |
9,0 |
|
- при уменьшении расхода, не менее |
0,7 |
1,1 |
0,8 |
1,2 |
2,5 |
7,4 |
|
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
|
Максимальная емкость индикаторного механизма, м3 | ||||||
|
- основного счетчика |
9999999,99 | |||||
|
- вспомогательного счетчика |
999999,9999 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
300 |
370 |
370 |
370 |
500 |
560 |
|
- ширина |
270 |
305 |
310 |
330 |
445 |
525 |
|
- высота |
255 |
265 |
280 |
290 |
345 |
385 |
|
Масса, кг, не более |
20 |
26 |
28 |
33 |
77 |
117 |
|
Рабочие условия эксплуатации: | ||||||
|
- диапазон температуры измеряемой среды, °С |
от +5 до +50 | |||||
|
- давление измеряемой среды, МПа, не более |
1,6 | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +50 | |||||
|
- относительная влажность, % |
от 5 до 98 | |||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
наносится на индикаторное устройство турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика, любым способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохранность и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Назначение» документа ЮТЛИ.407221.002-ХХ РЭ «Счетчики холодной воды комбинированные ПУЛЬСАР. Руководство по эксплуатации (паспорт)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ЮТЛИ.407221.002 ТУ «Счетчики холодной воды комбинированные ПУЛЬСАР. Технические условия».
Правообладательпредприятие
Общество с ограниченной ответственностью научно-производственное «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») ИНН 6230028315
51В, лит. Ж,
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. неж. помещ. Н2
Тел.: (4912) 24-02-70.
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Изготовитель
предприятие
Общество с ограниченной ответственностью научно-производственное «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») ИНН 6230028315
Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2 Тел.: (4912) 24-02-70.
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
E-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: http://www.kip-mce.ru
Правообладатель
предприятиеОбщество с ограниченной ответственностью научно-производственное «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») ИНН 6230028315
51В, лит. Ж,
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. неж. помещ. Н2
Тел.: (4912) 24-02-70.
E-mail: info@pulsarm.ru
Web-сайт: https://www. pulsarm.ru
Счетчики состоят из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный (основной) и крыльчатый (вспомогательный) счетчики воды и переключающего устройства. Каждый счетчик воды имеет отсчетное устройство.
Принцип действия счетчиков основан на измерениях количества оборотов соответственно турбины и крыльчатки. Количество оборотов турбины (крыльчатки) пропорционально объему воды, прошедшему через счетчик. Масштабирующие редукторы счетчиков воды преобразуют количество оборотов турбинки (крыльчатки) в объем воды и отображают его на отсчетных устройствах.
При работе поток воды поступает в счетчик, где одна часть воды проходит через турбинный счетчик, другая часть воды - через крыльчатый счетчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счетчик.
Объем воды, прошедший через счетчик комбинированный, получают путем суммирования объемов воды, измеренных крыльчатым и турбинным счетчиками.
Счетчики изготавливаются в четырех исполнениях, которые отличаются величиной объемных расходов.
Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться проводными и беспроводными интерфейсами.
Условное обозначение счетчиков при заказе:
Счетчики холодной воды комбинированные ПУЛЬСАР Х1-Х2-Х3,
где Х1 - диаметр условного прохода турбинного/крыльчатого счетчиков, мм: 50/15, 65/20,
80/20, 100/20, 150/40, 200/50;
Х2 - исполнение счетчика:1, 2, 3, 4;
Х3 - тип корпуса: М - со встроенным крыльчатым счетчиком, Б - с выносным крыльчатым счетчиком.
Общий вид счетчиков приведен на рисунке 1.

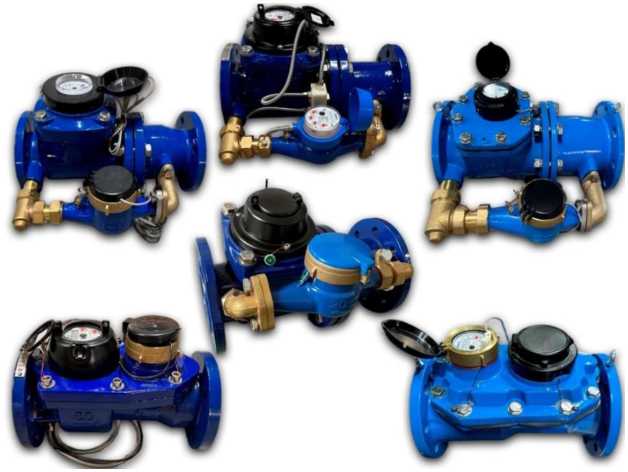

Рисунок 1 - Общий вид счетчиков холодной воды комбинированных ПУЛЬСАР
Заводской номер в цифровом формате наносится на счетчики любым способом, обеспечивающим сохранность номера во время всего срока эксплуатации.
Знак утверждения типа наносится на лицевые панели турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика.
Для защиты от несанкционированного доступа к механизму счетчиков устанавливаются пломбы с нанесением знака поверки.
Места нанесения знака утверждения типа, пломбирования от несанкционированного доступа, нанесения знака поверки и заводского номера указаны на рисунках 2 - 4.
Рисунок 2 - Обозначение мест нанесения знака утверждения типа
Рисунок 3 - Обозначение мест пломбирования от несанкционированного доступа и нанесения знака поверки
Рисунок 4 - Обозначение мест нанесения заводского номера
Таблица 6 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной воды комбинированный |
ПУЛЬСАР* |
1 шт. |
|
Руководство по эксплуатации совмещенное с паспортом |
ЮТЛИ.407221.002-ХХ РЭ |
1 экз. |
|
Комплект монтажных частей и принадлежностей* |
- |
1 компл. |
|
* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||

счетчиков исполнения 1
Таблица 1 -
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,03 |
0,05 |
0,05 |
0,05 |
0,2 |
|
переходный qt |
0,12 |
0,2 |
0,2 |
0,2 |
0,8 |
|
номинальный qn |
45 |
60 |
100 |
150 |
250 |
|
максимальный дшах |
90 |
120 |
200 |
300 |
500 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
0,020 |
0,055 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||
Таблица 2 -
счетчиков исполнения 2
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 | |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,03 |
0,05 |
0,05 |
0,05 |
0,2 |
0,45 | |
|
переходный qt |
0,12 |
0,2 |
0,2 |
0,2 |
0,8 |
3 | |
|
номинальный qn |
15 |
25 |
40 |
60 |
150 |
250 | |
|
максимальный qmHK |
30 |
50 |
80 |
120 |
300 |
500 | |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
0,020 |
0,055 |
0,225 | |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||||
Таблица 3 - Метрологические характеристики счетчиков исполнения 3
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 100/20 |
150/40 |
200/50 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,032 |
0,05 |
0,05 0,05 |
0,2 |
0,32 |
|
переходный qt |
0,051 |
0,08 |
0,08 0,08 |
0,32 |
0,51 |
|
номинальный qn |
40 |
63 |
63 100 |
250 |
400 |
|
максимальный qmах |
50 |
78,75 |
78,75 125 |
312,5 |
500 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 0,020 |
0,055 |
0,225 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||||
Таблица 4 - Метрологические характеристики счетчиков исполнения 4
|
Наименование характеристики |
Значение | ||
|
Диаметр условного прохода (Ду), мм |
50/15 |
80/20 |
100/20 |
|
Объемный расход воды, м3/ч: минимальный qmin |
0,05 |
0,08 |
0,08 |
|
переходный qt |
0,08 |
0,128 |
0,128 |
|
номинальный qn |
40 |
63 |
100 |
|
максимальный qmHK |
50 |
78,75 |
125 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,020 |
0,020 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:
|
±5 ±2 | ||
Таблица 5 - Основные технические характеристики счетчиков
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода (Ду), мм |
50/15 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 |
|
Диапазон срабатывания переключающего устройства (клапана), м3/ч: | ||||||
|
- при увеличении расхода, не более |
1,4 |
1,3 |
1,8 |
3,0 |
7,8 |
9,0 |
|
- при уменьшении расхода, не менее |
0,7 |
1,1 |
0,8 |
1,2 |
2,5 |
7,4 |
|
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
|
Максимальная емкость индикаторного механизма, м3 | ||||||
|
- основного счетчика |
9999999,99 | |||||
|
- вспомогательного счетчика |
999999,9999 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
300 |
370 |
370 |
370 |
500 |
560 |
|
- ширина |
270 |
305 |
310 |
330 |
445 |
525 |
|
- высота |
255 |
265 |
280 |
290 |
345 |
385 |
|
Масса, кг, не более |
20 |
26 |
28 |
33 |
77 |
117 |
|
Рабочие условия эксплуатации: | ||||||
|
- диапазон температуры измеряемой среды, °С |
от +5 до +50 | |||||
|
- давление измеряемой среды, МПа, не более |
1,6 | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +50 | |||||
|
- относительная влажность, % |
от 5 до 98 | |||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
