Номер по Госреестру СИ: 93105-24
93105-24 Устройства контроля параметров коммутирующего устройства
(УКП-1)
Назначение средства измерений:
Устройства контроля параметров коммутирующего устройства УКП-1 (далее -устройства) предназначены для измерения действующего значения напряжения постоянного тока.

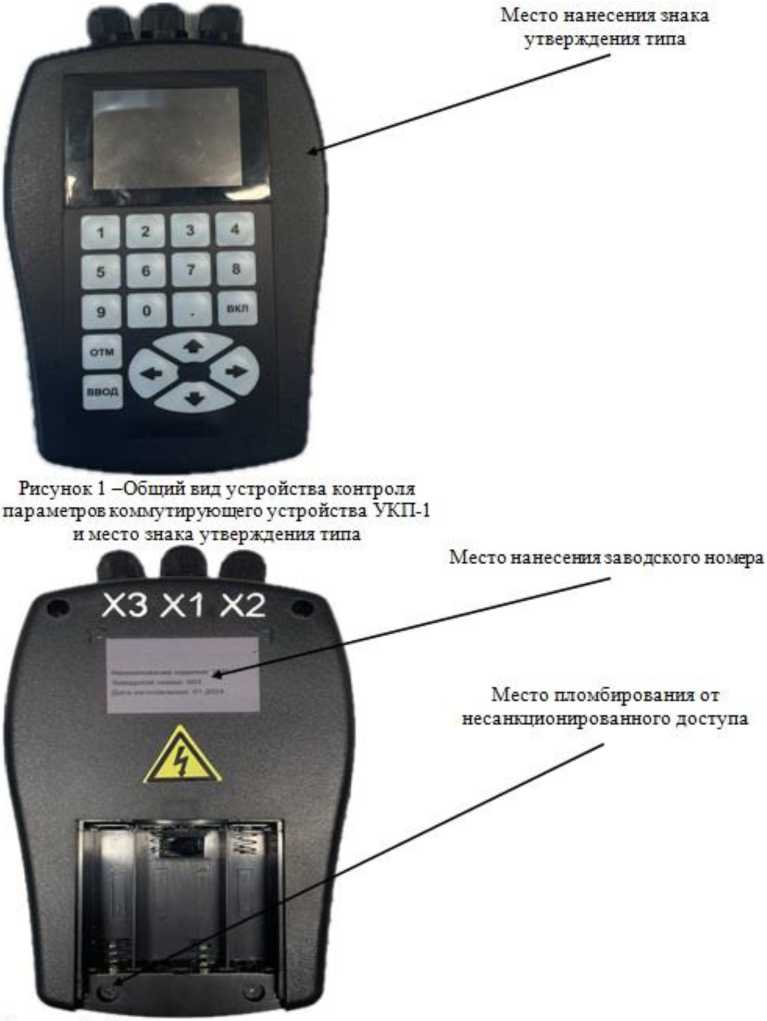

Внешний вид.
Устройства контроля параметров коммутирующего устройства
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 02.09.2029
Номер записи - 194920
ID в реестре СИ - 1418718
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Промышленная энергия" (ООО "Промэнергия")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Устройства контроля параметров коммутирующего устройства (УКП-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Промышленная энергия" (ООО "Промэнергия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93105-24 02.09.2029 |
Устройства контроля параметров коммутирующего устройства, УКП-1 Общество с ограниченной ответственностью "Промышленная энергия" (ООО "Промэнергия") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Устройства контроля параметров коммутирующего устройства (УКП-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства контроля параметров коммутирующего устройства (УКП-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) устройства является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память устройства, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики устройства нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель устройства, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 2.3 «Использование» руководства по эксплуатации РГУМ.411134.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Устройство контроля параметров коммутирующего устройства УКП-1. Технические условия. РГУМ.411134.001 ТУ.
Правообладательэнергия»
д. № 25,
Общество с ограниченной ответственностью «Промышленная (ООО «Промэнергия»)
ИНН 6234178336
Юридический адрес: 390044, Рязанская обл., г. Рязань, ул. Крупской, помещ. Н16
Телефон: +7 (910)506-19-92
E-mail: Prom.energia@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Промышленная (ООО «Промэнергия»)ИНН 6234178336
Адрес: 390035, Рязанская обл., г. Рязань, ул. Черновицкая, помещ. Н17
Телефон: +7 (910)506-19-92
E-mail: Prom.energia@mail.ru
д. № 32, к.
энергия»
2, оф. 3,
Испытательный центр
региональный центр Московской области»Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест' Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
энергия»д. № 25,
Общество с ограниченной ответственностью «Промышленная (ООО «Промэнергия»)
ИНН 6234178336
Юридический адрес: 390044, Рязанская обл., г. Рязань, ул. Крупской, помещ. Н16
Телефон: +7 (910)506-19-92
E-mail: Prom.energia@mail.ru
Устройство представляет собой прибор, выполненный в виде моноблока. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На передней панели расположена клавиатура (18 кнопок) и графический жидкокристаллический (ЖК) индикатор. На задней панели размещена съемная крышка устройства, которая закрывает отсек с аккумуляторными батареями. На задней крышке расположена этикетка производителя и символ опасности «Высокое напряжение».
Принцип действия устройства основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на (ЖК) индикатор.
Питание осуществляется от встроенной аккумуляторной батареи (АКБ) из четырех элементов AA - четырех никель-металлогидридных (NiMH) аккумуляторов напряжением (1,2±0,1) В, емкостью 2,7 А/ч.
по
Нанесение знака поверки на средство измерений не предусмотрено.
на
Заводской номер в виде арабских цифр наносится типографическим способом шильдик, наклеиваемый на заднюю панель.
на рисунке 1. Место нанесения заводского номера и пломбирования от несанкционированного доступа представлено на рисунке 2.
Общий вид устройства и место нанесения знака утверждения типа представлен
Рисунок 2 - Место нанесения заводского номера, пломбирования от несанкционированного доступа устройства контроля коммутирующего устройства 'STCII-l
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство контроля параметров коммутирующего устройства |
УКП-1 |
1 |
|
Автономное сетевое зарядное устройство |
- |
1 |
|
Запасной комплект аккумуляторов |
- |
2 |
|
Комплект проводов |
- |
1 |
|
Кабель USB |
- |
1 |
|
Транспортировочная сумка |
- |
1 |
|
Паспорт |
РГУМ.411134.001 ПС |
1 |
|
Руководство по эксплуатации |
РГУМ.411134.001 РЭ |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений действующего значения напряжения постоянного тока, В |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (без комплекта кабелей), мм, не более | |
|
- длина |
175 |
|
- ширина |
117 |
|
- высота |
40 |
|
Масса, кг, не более |
1,1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
