Номер по Госреестру СИ: 93107-24
93107-24 Уровнемеры радарные
(UDR1000)
Назначение средства измерений:
Уровнемеры радарные UDR1000 (далее, уровнемеры) предназначены для бесконтактного и непрерывного измерения уровня жидких и сыпучих материалов.
Внешний вид.
Уровнемеры радарные
Рисунок № 1
Общие сведения
Дата публикации - 18.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194932
ID в реестре СИ - 1418800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UDR1000,
Производитель
Изготовитель - Beijing Far East Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 160
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2236 от 2024.09.17 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 сентября 2024 г. № 2108 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Уровнемеры радарные (UDR1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Far East Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93042-24 28.08.2029 |
Уровнемеры магнитные поплавковые, UHZ56000 Beijing Far East Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
|
93107-24 04.09.2029 |
Уровнемеры радарные, UDR1000 Beijing Far East Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Уровнемеры радарные (UDR1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 160 | 14 | 160 | 0 | 0 | 160 | 160 | 0 |
Стоимость поверки Уровнемеры радарные (UDR1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО используется для преобразования измеренного значения расстояния до уровня в выходной сигнал, настройки и отображения измеренного значения на ЖК дисплее. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UDRWARE |
|
Номер версии (идентификационный номер) ПО, не ниже |
7313ХХ |
|
Цифровой идентификатор ПО |
- |
|
*- где «ХХ» принимает значения от 0 до 99, и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на шильдик уровнемеров, а также титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Beijing Far East Instrument Co., Ltd. Уровнемеры радарные UDR1000.
ПравообладательBeijing Far East Instrument Co., Ltd., Китай
Юридический адрес: No. 6, Hepingli North Street, Dongcheng District, Beijing Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
Изготовитель
Beijing Far East Instrument Co., Ltd., КитайАдрес: No. 6, Hepingli North Street, Dongcheng District, Beijing
Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Beijing Far East Instrument Co., Ltd., КитайЮридический адрес: No. 6, Hepingli North Street, Dongcheng District, Beijing Телефон: 010-64513962
E-mail: qianghuan@bjfeic.com
Web-сайт: http://www.bjfeic.com/
действия уровнемеров основан на применении метода непрерывной волны. Уровнемеры непрерывно излучают электромагнитный сигнал в направлении к поверхности поверхности продукта сигнал принимается антенной уровнемера,
частотночастотно-продукта.
в
Принцип модулированной модулированный Отраженный от электронном блоке которого определяется разница между частотами отраженного сигнала и сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности среды и с использованием значения базовой высоты резервуара вычисляет текущее значение уровня продукта.
Уровнемеры могут применяться для индикации объема жидкостей и сыпучих материалов в резервуарах. Уровнемеры состоят из трех основных функциональных блоков:
- антенный блок обеспечивает формирование сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и прием отраженного от продукта сигнала;
- сенсорный блок обеспечивает формирование частотно-модулированного излучаемого сигнала, прием и обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до среды;
- электронный преобразователь обеспечивает пересчет значения расстояния до среды в значение уровня продукта с учетом данных о базовой высоте резервуара, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном ЖК дисплее.
Измерительная и диагностическая информация отображается на встроенном ЖК дисплее, а также передается в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленных протоколов передачи данных HART, Foundation Fieldbus, или с помощью стандартного сигнала 4-20 мА.
Серийный номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Конструкцией уровнемера не предусмотрено нанесение знака поверки и пломбирование.

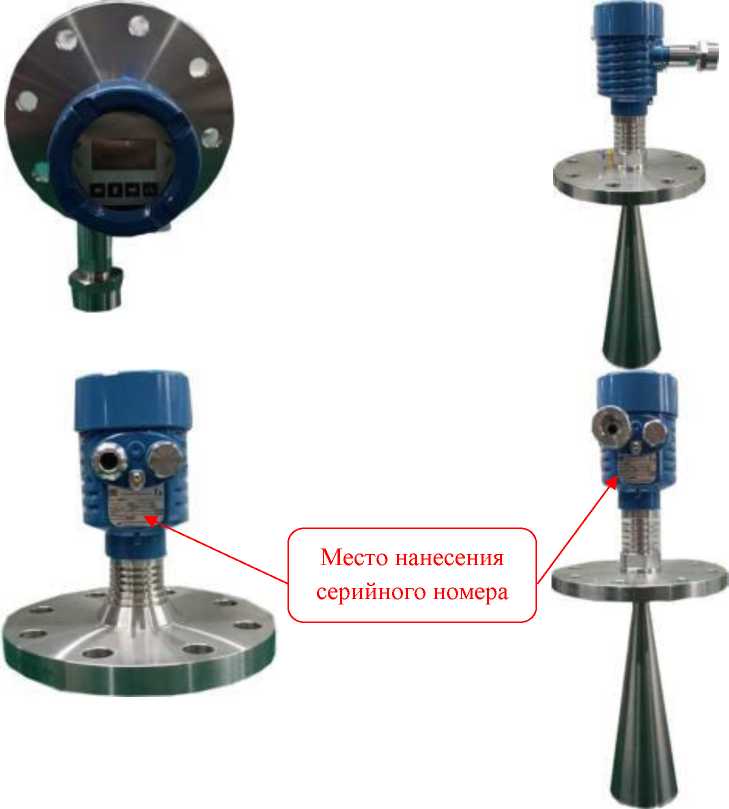

Рисунок 1 - Общий вид уровнемеров
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений уровня, мм 1) |
от 300 до 20000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня при расстоянии до поверхности, измеряемой среды, мм: -от 300 до 500 включ. - св. 500 до 20000 мм |
±2 ±5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, мм |
±1 |
|
1) Конкретное значение диапазона указано на маркировочной табличке. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
24+б2 |
|
- напряжение постоянного тока, В | |
|
Выходной сигнал |
от 4 до 20 мА, HART, Foundation Fieldbus |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +80 |
|
- относительная влажность, не более %, |
100 |
|
- атмосферное давление, кПа, не более |
106,0 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
130 |
|
- ширина |
100 |
|
- высота |
180 |
|
Масса, кг, не более |
5 |
|
Средний срок службы, лет, не менее |
15 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X 0Ex ia IIC T6 Ga X |
