Принцип действия датчиков основан на изменении индуктивностей измерительных обмоток, вызванных перемещением ротора в рабочем зазоре.

Подключение обмоток датчиков к модулям контроля и управления МКУ-0218 (регистрационный № типа СИ 88615-23) обеспечивает преобразование линейного перемещения ротора в электрический сигнал так, чтобы амплитуда сигнала была пропорциональна величине смещения ротора из исходного центрального положения, а фаза определяла направление движения.

Конструктивно датчики состоят из магнитопровода с измерительными обмотками, устанавливаемого в металлический корпус. Магнитопровод представляет собой полюсный статор, выполненный из листовой изотропной электротехнической стали, на котором размещены измерительные обмотки.

Датчики выпускаются в модификациях, отличающихся диапазонами измерений перемещений, типом и количеством магнитопроводов (радиальный, осевой с одним или двумя магнитопроводами, радиально-осевой с одним или двумя осевыми магнитопроводами), значениями внешнего и внутреннего диаметров магнитопровода, толщиной магнитопровода.

Модификации датчиков имеют условное обозначение:

ДЛПР.А-BCDE ПФТР.401386.001 ТУ,

где

ДЛПР - аббревиатура обозначения типа средства измерений;

A - может принимать следующие значения для датчиков:

Р - радиальных;

О1 - осевых с одним магнитопроводом;

О2 - осевых с двумя магнитопроводами;

РО1 - радиально-осевых с одним осевым магнитопроводом;

РО2 - радиально-осевых с двумя осевыми магнитопроводами.

B - значение в диапазоне от 85 до 350 мм, состоящее из 3 цифр и обозначающее внешний диаметр магнитопровода;

C - значение в диапазоне от 59 до 275 мм, состоящее из 3 цифр и обозначающее внутренний диаметр магнитопровода;

D - значение в диапазоне от 2 до 10 мм, состоящее из 3 цифр и обозначающее толщину магнитопровода;

ДЛПР.О1-155080002 ПФТР.401386.001 ТУ - датчик линейных перемещений ДЛПР осевой с одним магнитопроводом с внешним диаметром 155 мм, внутренним диаметром 80 мм, с толщиной осевого магнитопровода 2,5 мм, изготовленный в соответствии с документом ПФТР.401386.001 ТУ.

ДЛПР.РО2-155080005002 ПФТР.401386.001 ТУ - датчик линейных перемещений ДЛПР радиально-осевой с двумя магнитопроводами с внешним диаметром 155 мм, внутренним диаметром 80 мм, с толщиной радиального магнитопровода 5 мм, с толщиной осевого магнитопровода 2,5 мм, изготовленный в соответствии с документом ПФТР.401386.001 ТУ.

Общий вид магнитопроводов осевого и радиального датчиков приведен на рисунках 1 и 2. Внешний вид датчиков с местом нанесения маркировки приведен на рисунке 3.

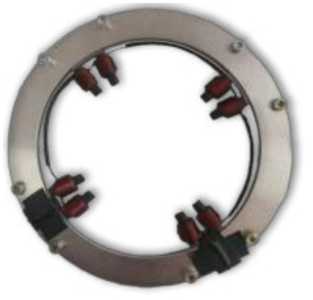

Рисунок 1 - Общий вид магнитопровода осевого датчика

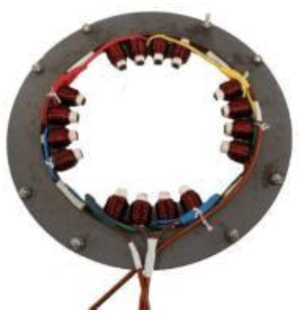

Рисунок 2 - Общий вид магнитопровода радиального датчика

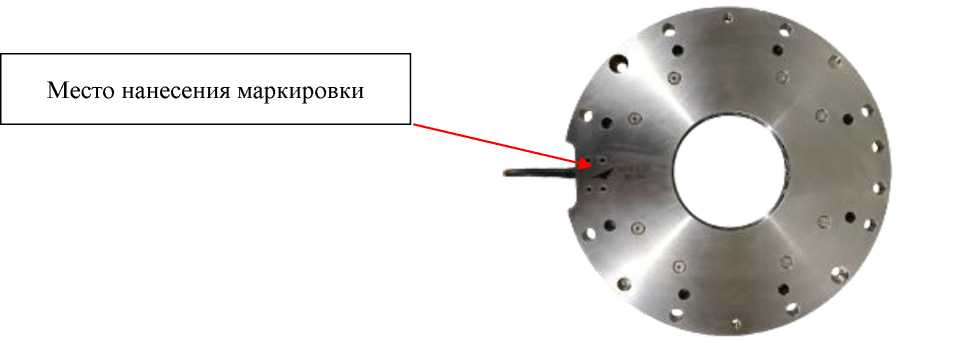

Рисунок 3 - Внешний вид датчиков с местом нанесения маркировки

Идентификация датчиков осуществляется методом визуального осмотра нанесенной методом лазерной гравировки на торцевую поверхность корпуса стороны. Маркировка содержит информацию о наименовании и/или товарном знаке изготовителя, артикуле, заводском номере в виде цифрового обозначения, состоящего из арабских цифр. Артикул в буквенно-числовом формате присваивается изготовителем и соответствует модификации датчика, приведенной в паспорте.

При невозможности визуального осмотра маркировки в процессе эксплуатации датчики идентифицируются по технической документации (паспорту) на машину вращения, в котором указаны артикул и заводской номер датчика.

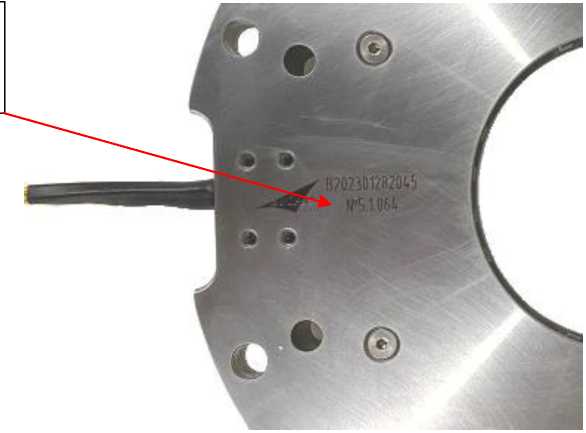

Пример маркировки с местом нанесения заводского номера приведен на рисунке 4.

Место нанесения заводского номера

Рисунок 4 - Пример маркировки с местом нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбировка датчиков от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических регулировок отсутствует.

Таблица 3 - Комплектность

Таблица 1 -

Таблица 2 - Основные технические характеристики
