Сведения о средстве измерений: 93120-24 Полуприцепы-цистерны

Номер по Госреестру СИ: 93120-24
93120-24 Полуприцепы-цистерны
(EUROTANK ET-39-6)

Назначение средства измерений:
Полуприцепы-цистерны EUROTANK ET-39-6 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3

Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 4

Внешний вид.
Полуприцепы-цистерны
Рисунок № 4

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194945
ID в реестре СИ - 1418813
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Полуприцеп-цистерна EUROTANK ET-39-6,

Производитель

Изготовитель - Eurotank OY
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Полуприцепы-цистерны (EUROTANK ET-39-6)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Eurotank OY

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
90974-24	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
92030-24	Полуприцепы-цистерны, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
92668-24	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93030-24	Полуприцепы-цистерны, EUROTANK Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	2 года
93030-24	Полуприцепы-цистерны, EUROTANK Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	2 года
93120-24	Полуприцепы-цистерны, EUROTANK ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93162-24	Полуприцепы-цистерны, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93371-24	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93372-24	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93356-24	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93701-24	Полуприцепы-цистерны, Eurotank Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
93702-24	Полуприцепы-цистерны, Eurotank Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
94603-25	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год
94604-25	Полуприцеп-цистерна, Eurotank ET-39-6 Eurotank OY (ФИНЛЯНДИЯ )	ОТ МП	1 год

IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Полуприцепы-цистерны (EUROTANK ET-39-6)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "КИПР" (RA.RU.312109)		Полуприцеп-цистерна EUROTANK ET-39-6	9	3	5	4	0	9	5	4

Стоимость поверки Полуприцепы-цистерны (EUROTANK ET-39-6)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala, Finland

Изготовитель

Eurotank OY, Финляндия
Адрес: Hiekkatie 10, 36220 Kangasala, Finland

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. м.о. Очаково-Матвеевское, ул. Озерная, д. 46 Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Eurotank OY, Финляндия
Адрес: Hiekkatie 10, 36220 Kangasala, Finland

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны постоянного или переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на заводскую табличку в виде буквенно-цифровых обозначений ударным методом.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунках 1-3.

Внешний вид. Полуприцепы-цистерны (EUROTANK ET-39-6), http://oei-analitika.ru

Место нанесения заводского номера

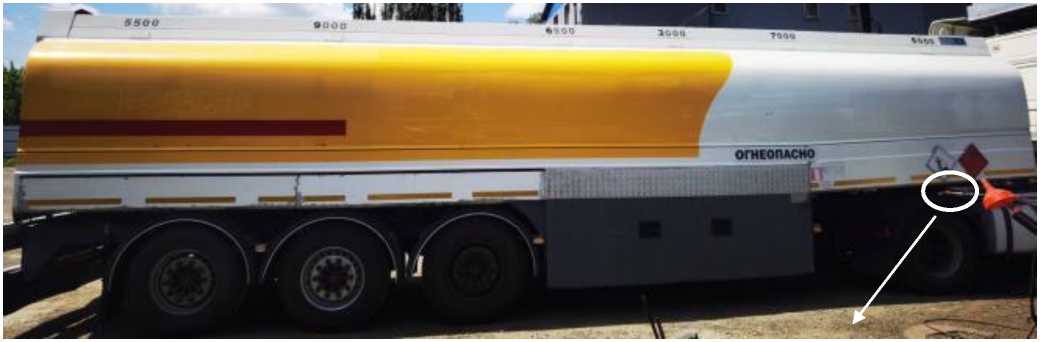

Рисунок 1 - Общий вид полуприцепов-цистерн EUROTANK ET-39-6

зав. №№ YF912V24SC5049929, YF912V24S85049690 и место нанесения заводского номера

Место нанесения заводского номера

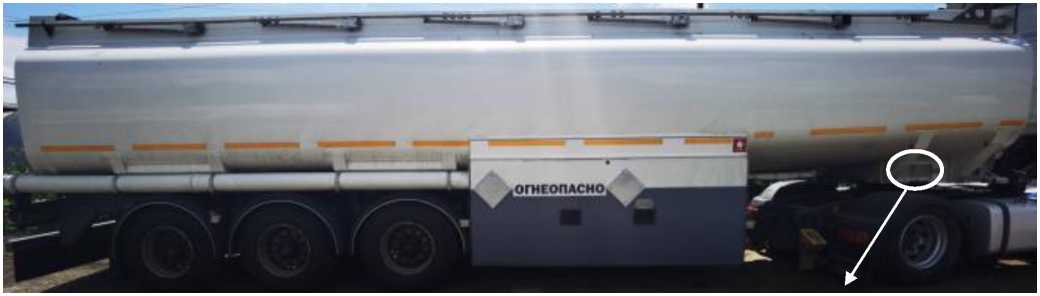

Рисунок 2 - Общий вид полуприцепа-цистерны EUROTANK ET-39-6 зав. № YF912V24SB5049890 и место нанесения заводского номера

Место нанесения заводского номера

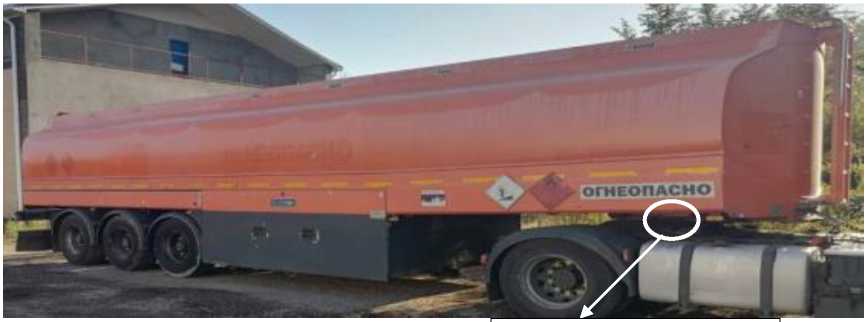

Рисунок 3 - Общий вид полуприцепа-цистерны EUROTANK ET-39-6 зав. № YF912V24S85049691 и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 4.

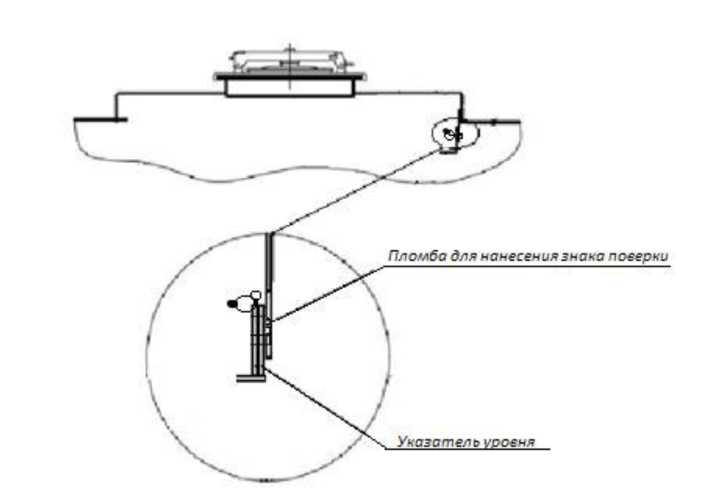

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Таблица 3 -

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	EUROTANK ET-39-6	4 шт.
Запасные части, инструменты и принадлежности	-	4 шт.
Руководство по эксплуатации	-	4 экз.

Таблица 1 -

Наименование характеристики	Значение
Заводской номер	YF912V24 S85049691	YF912V24S 85049690	YF912V24S C5049929	YF912V24SB 5049890
Номинальная вместимость, дм³	39000
Действительная вместимость 1-й секции, дм³	6000	6000	6000	6000
Действительная вместимость 2-й секции, дм³	7000	7000	7000	7000
Действительная вместимость 3-й секции, дм³	3000	3000	3000	3000
Действительная вместимость 4-й секции, дм³	10000	10000	7000	10000
Действительная вместимость 5-й секции, дм³	7000	7000	10000	7000
Действительная вместимость 6-й секции, дм³	6000	6000	6000	6000
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг, не более	6000
Длина, мм, не более	11600
Высота, мм, не более	3550
Ширина, мм, не более	2450
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50
