Сведения о средстве измерений: 93136-24 Мареографы-измерители высоты волны

Номер по Госреестру СИ: 93136-24
93136-24 Мареографы-измерители высоты волны
(МВВ-2211)

Назначение средства измерений:
Мареографы-измерители высоты волны МВВ-2211 (далее - измерители МВВ-2211) предназначены для бесконтактных измерений расстояний от экрана антенны до поверхности воды, уровня моря и уровня воды на водотоках.

сертификация программного обеспечения
Внешний вид. Мареографы-измерители высоты волны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мареографы-измерители высоты волны
Рисунок № 1
Внешний вид. Мареографы-измерители высоты волны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мареографы-измерители высоты волны
Рисунок № 2
Внешний вид. Мареографы-измерители высоты волны, http://oei-analitika.ru рисунок № 3
Внешний вид.
Мареографы-измерители высоты волны
Рисунок № 3

Общие сведения

Дата публикации - 12.09.2024
Срок свидетельства - 09.09.2029
Номер записи - 194967
ID в реестре СИ - 1418941
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Шкот" (ООО "Шкот")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2167 от 2024.09.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Мареографы-измерители высоты волны (МВВ-2211)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Шкот" (ООО "Шкот")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93136-24
09.09.2029
Мареографы-измерители высоты волны, МВВ-2211
Общество с ограниченной ответственностью "Шкот" (ООО "Шкот") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Мареографы-измерители высоты волны (МВВ-2211)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Мареографы-измерители высоты волны (МВВ-2211)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители МВВ-2211 имеют автономное программное обеспечение «Wave Analysis View» и встроенное программное обеспечение (далее - ПО) «Wave Analysis».

    Автономное ПО «Wave Analysis View» обеспечивает отображение, архивирование результатов измерений, создание и передачу метеорологических сообщений.

    Встроенное ПО «Wave Analysis» обеспечивает прием, обработку, анализ, архивирование и передачу результатов измерений, создание метеорологических сообщений, проверку состояния измерителей МВВ-2211.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Автономное ПО

    Встроенное ПО

    Wave Analysis View

    Wave Analysis

    Номер версии (идентификационный номер) ПО

    1.xx1)

    2.xx1)

    1)Обозначения «х» не относятся к метрологически значимой части ПО

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится методом гравировки на шильд корпуса измерителей МВВ-2211 рядом с серийным номером и на титульный лист Формуляра 9467.416211.001.ФО «Мареограф-измеритель высоты волны МВВ-2211. Формуляр» и Руководства по эксплуатации 9467.416211.001.РЭ «Мареографы-измерители высоты волны МВВ-2211. Руководство по эксплуатации» типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе 9467.416211.001.РЭ «Мареографы-измерители высоты волны МВВ-2211. Руководство по эксплуатации», раздел 1 «Описание и работа изделия».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

    9467.416211.001.ТУ «Мареографы-измерители высоты волны МВВ-2211. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Шкот» (ООО «Шкот»)

    ИНН 7801728348

    Юридический адрес: 199106, г. Санкт-Петербург, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ГАВАНЬ, пл. Морской Славы, д. 1, лит. а, кв. ПОМЕЩ. 3-Н ЧАСТЬ ПОМЕЩ. № 710 (ВНУТР. № 6035)

    Телефон: +7 921-989-16-48

    E-mail: m44m@ya.ru

    Изготовитель

    Общество с ограниченной ответственностью «Шкот» (ООО «Шкот»)
    ИНН 7801728348
    Адрес: 199106, г. Санкт-Петербург, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ГАВАНЬ, пл. Морской Славы, д. 1, лит. а, кв. ПОМЕЩ. 3-Н ЧАСТЬ ПОМ. № 710 (ВНУТР. № 6035)
    Телефон: +7 921-989-16-48
    E-mail: m44m@ya.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web-сайт: www.vniim.ru E-mail: info@vniim.ru
    «Всероссийский
    Д.И.Менделеева»

    Правообладатель

    Общество с ограниченной ответственностью «Шкот» (ООО «Шкот»)
    ИНН 7801728348
    Юридический адрес: 199106, г. Санкт-Петербург, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ГАВАНЬ, пл. Морской Славы, д. 1, лит. а, кв. ПОМЕЩ. 3-Н ЧАСТЬ ПОМЕЩ. № 710 (ВНУТР. № 6035)
    Телефон: +7 921-989-16-48
    E-mail: m44m@ya.ru

    Конструктивно измерители МВВ-2211 состоят из блока электроники и радиоволнового уровнемера с антенной, которые расположены в едином корпусе. Блок электроники включает в себя процессорный модуль, а также плату питания и связи.

    Принцип действия измерителей МВВ-2211 основан на применении метода частотно-модулированной непрерывной волны (FMCW). Измерители МВВ-2211 непрерывно излучают частотно-модулированный сигнал в направлении к поверхности воды. Отраженный от поверхности воды эхосигнал принимается антенной измерителей МВВ-2211. В электронном блоке измерителей МВВ-2211 определяется разница между частотами излучаемого и отраженного сигналов, что позволяет получить время задержки сигнала и, следовательно, расстояние до поверхности воды. Затем осуществляется пересчет этого расстояния в уровень воды. Для вычисления параметров волнения (высота волны, период волны) набор данных об уровне воды проходит спектральную обработку методом преобразования процессорном модуле блока электроники измерителей МВВ-2211.

    Фурье в

    в составе

    Измерители МВВ-2211 могут работать как автономно, так и автоматизированных гидрометеорологических метеостанций.

    Общий вид измерителей МВВ-2211 представлен на рисунках 1-3.

    Серийный номер в виде цифро-буквенного обозначения, состоящего из одной буквы русского алфавита и шести арабских цифр, наносится на шильд корпуса измерителей МВВ-2211 методом гравировки. Место нанесения серийного номера и знака утверждения типа на корпус измерителей МВВ-2211 представлено на рисунке 1.

    Пломбирование измерителей МВВ-2211 не предусмотрено.

    Нанесение знака поверки на измерители МВВ-2211 не предусмотрено.

    Внешний вид. Мареографы-измерители высоты волны (МВВ-2211), http://oei-analitika.ru

    Место нанесения серийного номера и знака утверждения типа

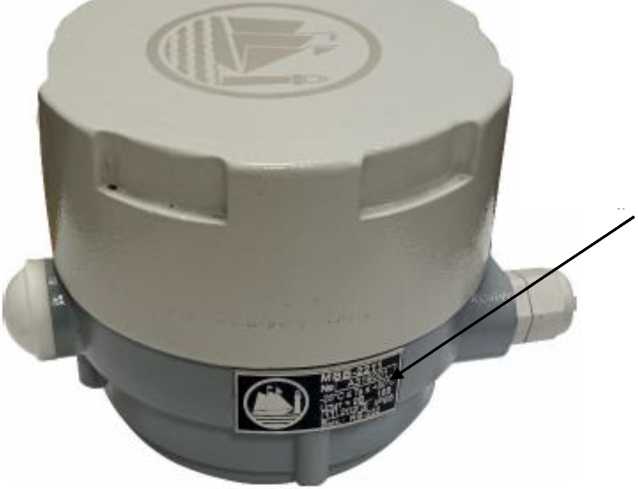

    Рисунок 1 - Общий вид измерителей МВВ-2211 с указанием

    места нанесения серийного номера и знака утверждения типа

    Внешний вид. Мареографы-измерители высоты волны (МВВ-2211), http://oei-analitika.ru

    Антенна

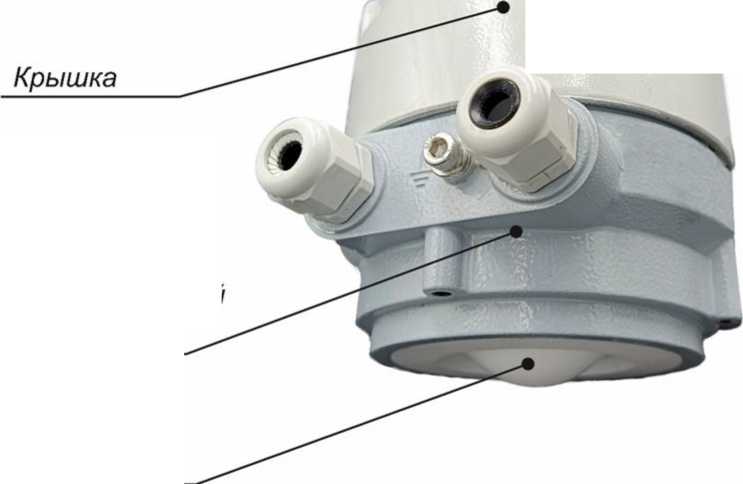

    Рисунок 2 - Общий вид измерителей МВВ-2211 (с крышкой) с указанием составных частей

    Блок электроники и радиоволновый уровнемер

    Радиоволновый уровнемер

    Процессорный модуль

    Внешний вид. Мареографы-измерители высоты волны (МВВ-2211), http://oei-analitika.ru

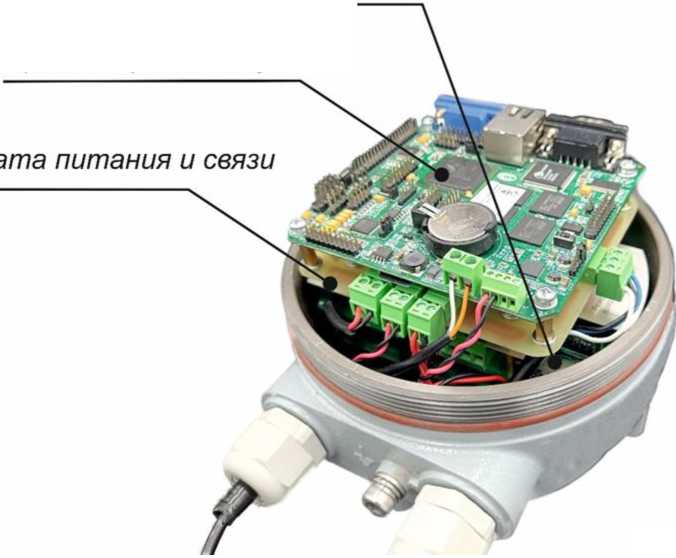

    Рисунок 3 - Общий вид измерителей МВВ-2211 (без крышки) с указанием составных частей


    Таблица 5 - Комплектность измерителей МВВ-2211

    Наименование

    Обозначение

    Количество

    Мареограф-измеритель высоты волны

    МВВ-2211

    1 экз.

    Кабель питания

    -

    1 шт.

    Патч-корд RJ45

    -

    1 шт.

    Блок питания

    -

    1 шт.

    Монтажная пластина

    -

    1 шт.

    Программное обеспечение (USB -флеш-накопитель)

    «Wave Analysis View»

    1 экз.

    Формуляр

    9467.416211.001.ФО

    1 экз.

    Руководство по эксплуатации

    9467.416211.001.РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений расстояний от экрана антенны до поверхности воды, м

    от 0,6 до 30

    Пределы    допускаемой    абсолютной

    погрешности измерений расстояний от экрана антенны до поверхности воды, мм

    ±6

    Диапазон измерений уровня моря*, м

    от 0 до 20

    Пределы    допускаемой    абсолютной

    погрешности измерений уровня моря, мм

    ±10

    Диапазон измерений уровня воды на водотоках*, м

    от 0 до 20

    Пределы    допускаемой    абсолютной

    погрешности измерений уровня воды на водотоках, мм

    ±10

    *Измерения относительно заданного нуля

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний высоты волны, м

    от 0 до 14

    Диапазон показаний периода волны, с

    от 0 до 100

    Интерфейс связи

    RS-232

    Напряжение питания, В

    от 9 до 18

    Максимальная потребляемая мощность, Вт, не более

    7,5

    Масса, кг, не более

    2,5

    Габаритные размеры, мм, не более: -длина

    210

    -ширина

    150

    -высота

    140

    Условия эксплуатации: -температура воздуха, °С

    от -30 до +50

    -относительная влажность воздуха, %

    до 95

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    15000

    Средний срок службы, лет

    20
