АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (СБД) (далее-сервер ИВК), устройство синхронизации системного времени УСВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированное рабочее места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение, передача измерительной информации, оформление справочных и отчетных документов.

Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в Интернет.

Формирование

организациям оптового цифровой подписью в формате XML-макетов осуществляется сервером ИВК по коммутируемым телефонным линиям, каналу связи Internet через интернет - провайдера или сотовой связи.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АИИС КУЭ периодически с установленным интервалом проверки текущего времени, но не реже 1 раза в сутки, сравнивает собственную шкалу времени со шкалой времени УСВ-2 и при расхождении ±1 с и более, производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется периодически в соответствии с установленным расписанием синхронизации, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер 004 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

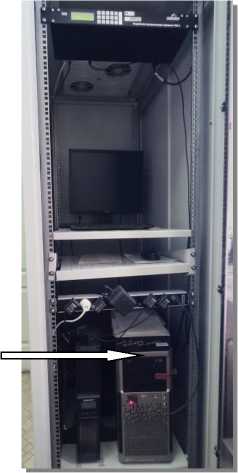

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее-ИК) приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Таблица 3 - Основные

АИИС КУЭ

Таблица 4 - Основные технические характеристики АИИС КУЭ

таблицы 4

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервер ИВК.
