Номер по Госреестру СИ: 93159-24
93159-24 Системы лазерные координатно-измерительные APDIS
(MV400)
Назначение средства измерений:
Системы лазерные координатно-измерительные APDIS MV400
(далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели.
Внешний вид.
Системы лазерные координатно-измерительные APDIS
Рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные APDIS
Рисунок № 2
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства - 11.09.2029
Номер записи - 194978
ID в реестре СИ - 1418976
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MV400,
Производитель
Изготовитель - Nikon Metrology Inc
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы лазерные координатно-измерительные APDIS (MV400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Системы лазерные координатно-измерительные APDIS (MV400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Системы лазерные координатно-измерительные APDIS (MV400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) MVSoft представляет собой ПО для управления механикой, управления генераторами сигналов и первичной обработки сигналов.
ПО Toolkit необходимо для сервисной настройки и обслуживания систем.
ПО PolyWorks, ПО Spatial Analyzer и ПО Metrolog применяются для управления системой, сбора, обработки и хранения результатов измерений.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
MVSoft |
Toolkit |
Spatial Analyzer |
PolyWorks |
Metrolog |
|
Номер версии (идентификационный номер) ПО, не ниже |
10.05.x |
10.05.x |
2022.x |
2022.x |
2022.x |
|
Цифровой идентификатор ПО |
- | ||||
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации систем лазерных координатно-измерительных APDIS MV400 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе №6 «Nikon Toolkit» документа «Системы лазерные координатноизмерительные APDIS MV400. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
ПравообладательNikon Metrology Inc, США
Адрес: Parking lot, 9453 Innovation Dr, Manassas, VA 20110, USA Тел. +1 7036567200;
Факс +1 7036567200
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия системы основан на когерентной технологии для измерений расстояний от зеркала инструмента к точке поверхности, на которой лазер фокусируется. Луч лазерного радара направлен на зеркало, установленное на двухосном кардане, который перемещает луч по горизонтали и по вертикали.
Система состоит из измерительного блока на подвижном основании, контроллера, портативного компьютера и соединительных кабелей.
Измерительный блок содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена датчиком угла поворота (энкодером). Сервоприводы позволяют через поворотное зеркало наводить лазерный луч системы на измеряемый объект и отслеживать его перемещения.
Системы выпускаются в четырех модификациях MV430, MV450, MV430E и MV450E. Между собой модификации отличаются диапазоном измерением и частотой измерения.
Пломбирование корпуса системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик. Общий вид шильдика систем представлен на рисунке 1.

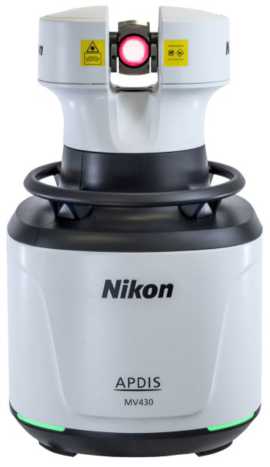

Общий вид систем приведен на рисунке 2.

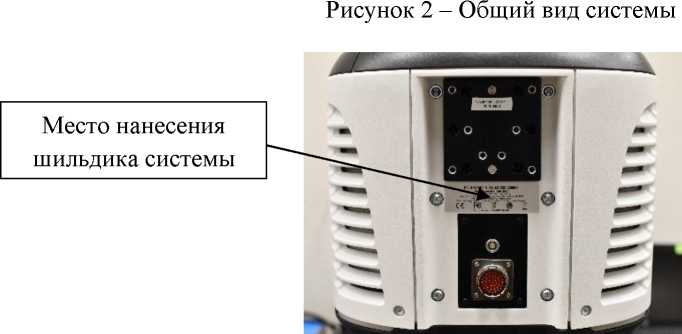

Расположение шильдика на системе показано на рисунке 3.
PN:0145781-B SN; MV430-231506v^
Manufactured in April 2023
Место нанесения заводского номера
Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice 50, dated July 26, 2001 Importer for the European Economic Sector Nikon Metrology Europe NV, Interleuvenlaan 86, 3001 Leuven Belgium
C€ EH[ © IInput Power: +24VDC@25A
Рисунок 1 - Общий вид шильдика системы
Рисунок 3 - Задняя сторона основания системы
систем представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики систем
|
Характеристика |
Значение | |||
|
MV430 |
MV450 |
MV430E |
MV450E | |
|
Диапазон измерений расстояний, м |
от 0,5 до 30 |
от 0,5 до 50 |
от 0,5 до 30 |
от 0,5 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат*, мкм |
±(10+9-L), где L- расстояние до цели, в м | |||
|
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 и относительной влажности воздуха не более 90% | ||||
Таблица 3 - Технические характеристики систем
|
Характеристика |
Значение | |||
|
MV430 |
MV450 |
MV430E |
MV450E | |
|
Диапазон показаний углов: | ||||
|
- вертикальных (от горизонтальной | ||||
|
плоскости прибора), |
±45° | |||
|
- горизонтальных, |
360° | |||
|
Максимальная частота измеряемой вибрации, |
9ППП | |||
|
Гц | ||||
|
Максимальная частота сбора данных, |
4000 | |||
|
измерений в секунду | ||||
|
Частота сбора данных в режиме | ||||
|
высокоточного сканирования поверхности, |
500 |
1000 | ||
|
измерений в секунду | ||||
|
Напряжение питания, В |
220 ±22 | |||
|
Частота переменного тока, Гц |
50/60 | |||
|
Габаритные размеры системы, мм, не более: | ||||
|
-Длина |
372 | |||
|
-Ширина |
392 | |||
|
-Высота |
654 | |||
|
Масса, кг, не более |
39 | |||
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +5 до +40 |
|
Относительная влажность воздуха, %, без конденсата, не более |
90 |
