Номер по Госреестру СИ: 93166-24
93166-24 Имитаторы сигналов шариковых расходомеров
(ИСШР-02)
Назначение средства измерений:
(далее - ИСШР)
Имитаторы сигналов шариковых расходомеров ИСШР-02
предназначены для воспроизведения напряжения постоянного тока и частоты сигналов заданной формы и амплитуды с целью имитации сигналов шариковых расходомеров.
Внешний вид.
Имитаторы сигналов шариковых расходомеров
Рисунок № 1
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства - 11.09.2029
Номер записи - 194983
ID в реестре СИ - 1418983
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 573 дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Имитаторы сигналов шариковых расходомеров (ИСШР-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92153-24 20.05.2029 |
Измерители температуры многоканальные, МИТ-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93166-24 11.09.2029 |
Имитаторы сигналов шариковых расходомеров, ИСШР-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94059-24 11.12.2029 |
Комплексы измерительно-вычислительные диагностики шариковых расходомеров модернизированные, ИВК ДШР-М Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94491-25 29.01.2030 |
Комплексы программно-технические Автотест-М, Обозначение отсутствует Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Имитаторы сигналов шариковых расходомеров (ИСШР-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Имитаторы сигналов шариковых расходомеров (ИСШР-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ИСШР содержит встроенное программное обеспечение (ВПО) и управляется внешним персональным компьютером - локальным пультом оператора (ЛПО).
Метрологически значимым для ИСШР является встроенное программное обеспечение (ВПО), реализующее алгоритмы обработки данных.
ВПО загружается в постоянную память ИСШР на заводе-изготовителе во время производственного цикла, оно недоступно пользователю, защищено от записи и считывания, недоступно для идентификации, не подлежит изменению на протяжении всего срока эксплуатации и может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств.
Конструкция ИСШР исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Программа ЛПО предназначена для управления ИСШР и обеспечивает:
-
- конфигурирование источников сигнала;
-
- коммутацию источников сигнала на выходы ИСШР.
Конфигурирование источников сигнала в ИСШР позволяет устанавливать:
-
- сигнал напряжения постоянного тока заданного уровня;
-
- импульсный сигнал (меандр) с заданными амплитудой и частотой;
-
- сигнал синусоидальной формы с заданными амплитудой и частотой;
-
- сигнал, имитирующий сигнал магнитоиндукционного преобразователя (МИП) шарикового расходомера с заданными амплитудой, полярностью, периодом или расходом. Есть возможность установить дополнительные параметры сигнала МИП: коэффициент амплитуды Ка, коэффициент периодов Кт, амплитуду помехи;
-
- задать сигнал произвольной формы из файла с сигналом.
Коммутация источников сигнала в ИСШР обеспечивает выдачу сигналов от двух каналов формирования напряжения на восемь выходов в любом порядке.
Метрологические характеристики ИСШР нормированы с учетом влияния на них ВПО.
Уровень защиты ВПО от преднамеренных и непреднамеренных изменений -«высокий», а ПО ЛПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
данные ВПО ИСШР
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ishr-02(at91sam7s256).bin |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
144EA377 |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати, либо другим типографским способом, на табличку, наклеиваемую в левый верхний угол на переднюю панель корпуса прибора, а также на титульный лист документа КЦДИ.035.03.00.000 ПС «Имитатор сигналов шариковых расходомеров ИСШР-02. Паспорт».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и принцип действия» паспорта КЦДИ.035.03.00.000 ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
№ 2360 «Об утверждении
Приказ Росстандарта от 26 сентября 2022 г.
Государственной поверочной схемы для средств измерений времени и частоты»;
КЦДИ.035.03.00.000 ТУ «Имитатор сигналов шариковых расходомеров ИСШР-02. Технические условия».
ПравообладательНаучное учреждение «Институт прикладных информационных технологий» («ИПИТ»)
ИНН 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
Изготовитель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)ИНН 7724029102
Адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)ИНН 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
ИСШР служат для проверки измерителей-вычислителей параметров расходомеров ИВПР-02-02, входящих в состав комплексов измерительно-вычислительных диагностики шариковых расходомеров модернизированных ИВК ДШР-М, а также для контроля работоспособности вторичных преобразователей сигналов расходомеров.
Принцип действия ИСШР основан на цифро-аналоговом преобразовании кодов значений для заданной формы и амплитуды сигнала в аналоговый вид и последующей коммутации на заданные выходы.
В состав ИСШР входят: микропроцессор, цифро-аналоговый преобразователь, усилители, коммутатор и устройство гальванического разделения цепей.
ИСШР функционируют под управлением персонального компьютера (локального пульта оператора) с установленным на нем программным обеспечением.
ИСШР содержат два канала формирования напряжения в диапазонах от минус 50 до плюс 50 мВ и от минус 500 до плюс 500 мВ, они обеспечивают:
-
- прием от локального пульта оператора управляющих команд по интерфейсу USB и их обработку;
-
- выдачу сигналов от двух каналов формирования напряжения и сигналов заданной формы и амплитуды на восемь выходов в любом порядке.
Питание ИСШР осуществляется от USB порта персонального компьютера (локального пульта оператора).
Выходы ИСШР гальванически развязаны от общей точки интерфейсной части и цепи питания.
Конструктивно ИСШР выполнен в виде переносного прибора в корпусе из ударопрочного не поддерживающего горения материала. На лицевой панели расположен разъем для подключения сигнального кабеля, на задней панели - светодиодная индикация и разъем USB-B для подключения интерфейсного кабеля.
Заводской номер в виде цифро-буквенного обозначения наносится типографским способом на табличку, наклеиваемую на переднюю панель корпуса ИСШР на несъемный элемент конструкции корпуса.

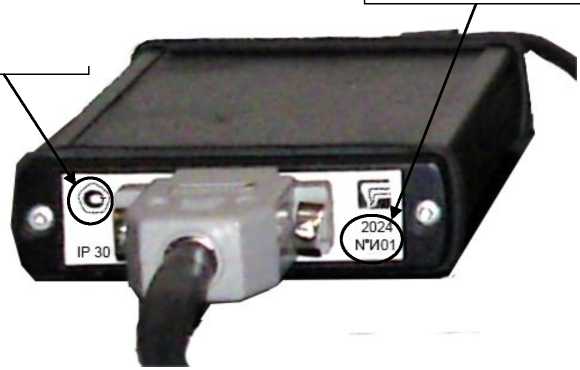

Общий вид ИСШР с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Нанесение знака поверки на ИСШР не предусмотрено.
Пломбирование ИСШР не предусмотрено.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид ИСШР
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 4 - Комплектность ИСШР
|
Наименование |
Обозначение |
Количество |
|
Имитатор сигналов шариковых расходомеров ИСШР-02 с комплектом кабелей |
КЦДИ.035.03.00.000 |
1 шт. |
|
Электронный носитель с программным обеспечением «Имитатор сигналов шариковых расходомеров ИСШР-02. Программное обеспечение ЛПО» |
460.32437879.00142-01 |
1 шт. |
|
Паспорт |
КЦДИ.035.03.00.000 ПС |
1 экз. |
|
Руководство оператора |
460.32437879.00142-01 34 01 |
1 экз. |
Таблица 2 -
ИСШР
|
Наименование воспроизводимого параметра, диапазон, размерность |
Поддиапазон |
Пределы допускаемой погрешности 1 |
|
Напряжение постоянного тока* от -50 до +50 мВ |
от -50 до -4 включ. |
±[0,1+0,034-(50/IUxl-1)] %** (5) |
|
св. -4 до +4 не включ. |
±0,019 мВ** (Л) | |
|
от +4 до +50 |
±[0,1+0,034-(50/IUxI-1)] %** (5) | |
|
Напряжение постоянного тока* от -500 до 500 мВ |
от -500 до -10 включ. |
±[0,1+0,008-(500/IUxI-1)] %**(5) |
|
св. -10 до +10 не включ. |
±0,049 мВ**(Л) | |
|
от +10 до +500 |
±[0,1+0,008-(500/IUxI-1)] %**(5) | |
|
Сигнал 2 напряжения заданной частоты от 0,5 до 50 Гц |
- |
±0,005 (5) |
|
Примечания: * Ux - абсолютное значение воспроизводимого параметра; ** при сопротивлении нагрузки не менее 10 кОм;
Л - абсолютная погрешность, мВ;
| ||
Таблица 3 - Технические
ИСШР
|
Наименование характеристики |
Значение |
|
Условия эксплуатации
|
от +15 до +25 от 30 до 80 от 96 до 104 40 отсутствуют |
|
Степень защиты по ГОСТ 14254-2015 |
не ниже IP30 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Наименование характеристики |
Значение |
|
Параметры электропитания: - напряжение постоянного тока, В |
5±0,25 |
|
- ток потребления, мА, не более |
200 |
|
Габаритные размеры, Ш х В х Г (без кабелей), мм, не более: |
120х90х25 |
|
Масса, кг, не более |
1,0 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
15000 |
